Paso 1: El Pinout

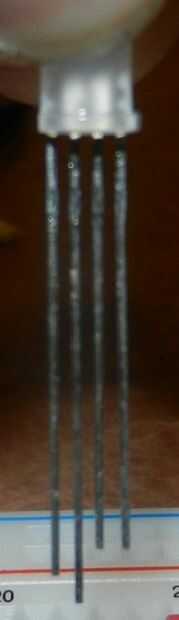

Mirando la foto, te darás cuenta que las cuatro clavijas son diferentes longitudes. También hay una parte plana de la carcasa en el lado izquierdo. Con el lado plano hacia la izquierda, como en la foto, los pines son: cátodo rojo (pin de longitud media), ánodo común (pin más largo), cátodo azul (menor longitud Perno en el interior) y el cátodo verde (pin de longitud más corta en el exterior). Esto es no cómo yo habría diseñado a la unidad como creo que sería más fácil mantener con él si era rojo, verde y azul, pero que es lógica para usted.
Un rápido vistazo a la hoja de datos serigrafiado en el envase indica que los cátodos diferentes utilizan diferentes niveles actuales. 2. 0V a 2, 6V máximo en 50ma para el rojo y 3.5V a 4.0V en 30ma para el verde y el azul. Es importante tener en cuenta esto al calcular qué resistor son necesarios para su proyecto.
