Paso 1: Inspeccionar el panel
Tratando de encontrar datos sobre paneles de esta no es una tarea fácil. Las especificaciones sólo están aquíy aquí en formato pdf en japonés (pero usted puede hacer algunas cosas de los números o los esquemas).

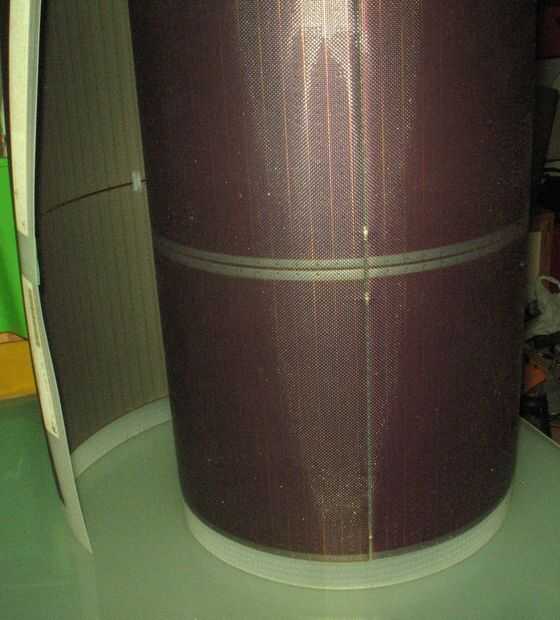

Así los avisos lo primero que uno es que este panel solar está constituida por separado de las que 4. Cada uno es de 83cm de largo y 42cm de ancho. Usted puede ver fácilmente el cable de conexión tabulación. La empresa también afirma que estas piezas son fácilmente cuttable. Y sí que es el caso si usas un corte de cuchillo afilado a través del aislamiento plástico. Para que podamos separar el panel en 4 partes y bajar la tensión a niveles más manejables. Permite ver lo que podemos esperar de un panel de (17.5 vatios condiciones reales no digo estándar como son no alcanzables)
Circuito abierto Voltaje de 99, 5V
Máxima tensión de 74, 5V
Pico de corriente de 0, 235A de funcionamiento
las cosas están mirando mucho más. Pero incluso estos valores no precisamente fáciles de manejar en nivel de hobby para hacer un USB o un cargador de baterías de coche. Hay ICs que pueden regular a 5V (USB) o 14V (batería de coche) (como LM5008 ), pero eso no es una hazaña fácil, así que quería ir más lejos.

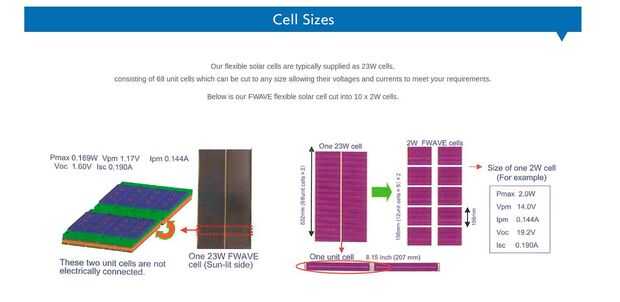

Si nos fijamos en los datos técnicos en su sitio, afirma que cada uno de esos 4 17, paneles de 5 vatios consiste en las células de 68different en serie veces 2 (en paralelo), y que estas células son cortadas. Eso es por supuesto más fáciles decirlo que hacerlo. El panel entero es 0,2 mm de espesor y la mayor parte de este espesor viene del aislamiento plástico. Pero no dispair, después de algunos experimentos encontré una solución "fácil". Pero primero permite comprender mejor cómo se construyen estas células
