Paso 2: Examinar las células

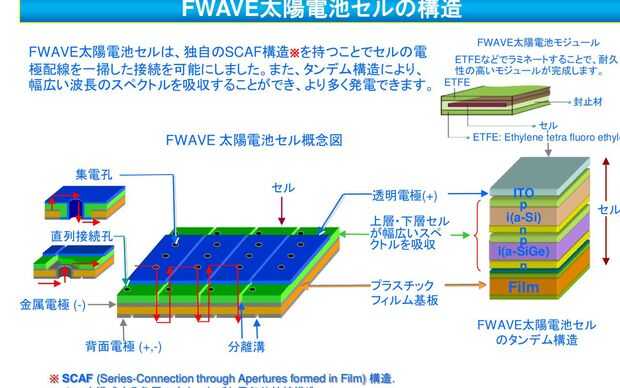

Utilizar el diagrama Japon porque te da una mucho mejor comprensión.
Así que la parte azul en la parte superior es el polo positivo, pero no puede acceder a él en la gama del micrómetro. Pero todo en medio de la parte azul

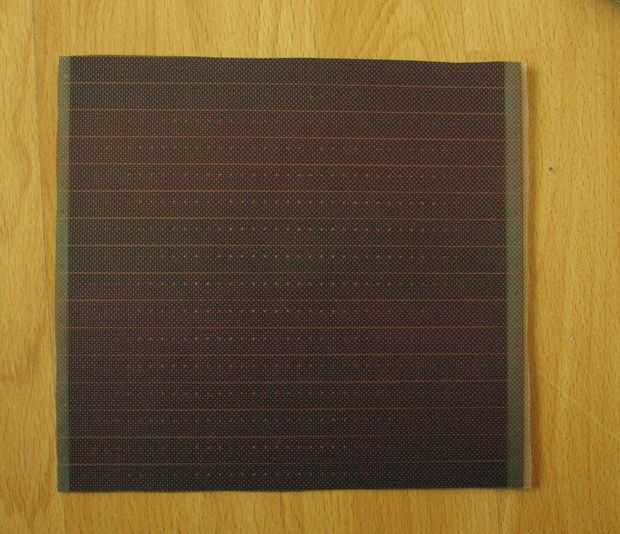

Cada célula tiene agujeros en él. Estos realmente sirven al propósito de la película muy fina (delgadas micrómetros) de conexión a la ficha de conexión "cable" en la parte inferior. Los agujeros en el centro son para el positivo, en los bordes para la negativa.

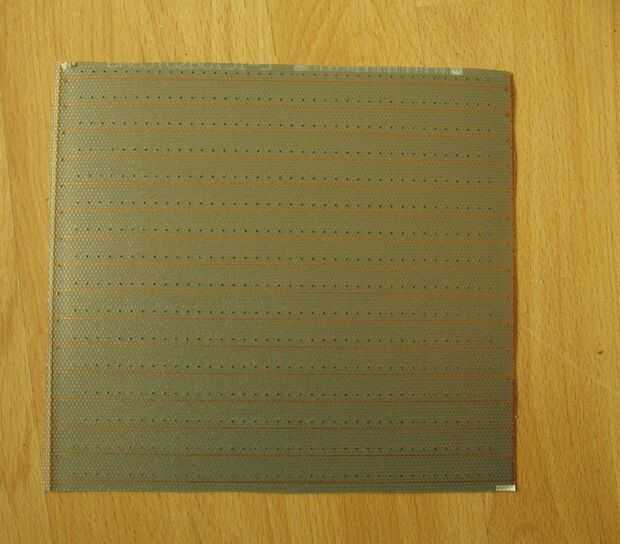

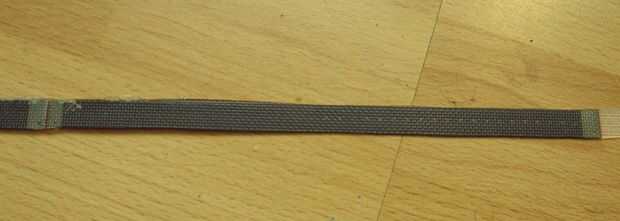

Las líneas color ámbar que ves es la separación de la película las dos células, es donde se corta. Pero tenga cuidado. Puede ver líneas ámbar de ambos lados del panel, tienes que elegir los de la parte superior. Las líneas de color ámbar en la parte inferior son separa el "alambre de tabulación" de cada célula y no en la misma posición que las líneas de color ámbar de la parte superior. Cada tabulación alambre en la parte inferior se apoya entre dos células y realmente conecta los agujeros medios de la uno (positivo) a los agujeros negativos de la siguiente celda (negativo), así en la conexión en serie.

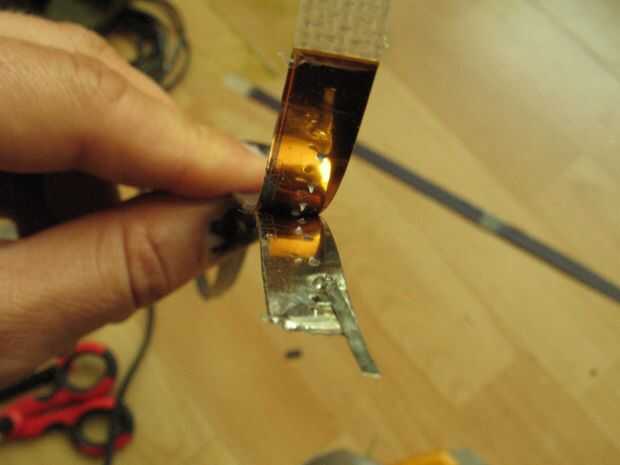

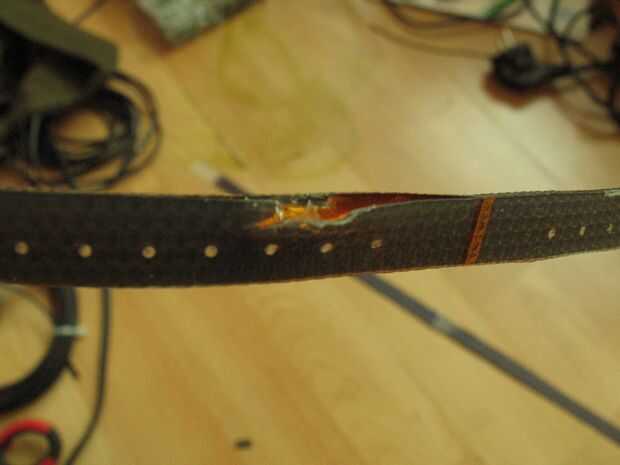

Tan después de que usted lo corta cuidadosamente con un cuchillo afilado, tienes que separar con cuidado las capas en ambos lados para obtener acceso a los negativos y polos positivos de su panel. No tienes que separar todo el largo, solo un poquito es suficiente. Usar un cuchillo de plástico en orden no rasguñe la película ámbar o el cable de tabulación. El alambre de tabulación es tan delgado, que si se aplica demasiado calor con la pistola de soldar, se evaporará. Sugiero usar algún alambre de tabulación para los paneles solares para conectar los extremos y no más de dos segundos de calentamiento :)
Después de que el sello nuevo con silicona o pegamento caliente y estás listo para ir.
