Desmontaje de navegador GPS de NAVIGON 2100 para reemplazo de la batería (4 / 6 paso)

Paso 4: circuito retiro y batería de acceso

Todavía se esconde la batería, pero pronto podremos verlo.  Originalmente lo hice los dos pasos siguientes en el orden inverso.  Entonces me di cuenta de que hace más difícil que debe ser.  De aquí encendido hacia fuera su muy sencillo si tienes la batería correcta.

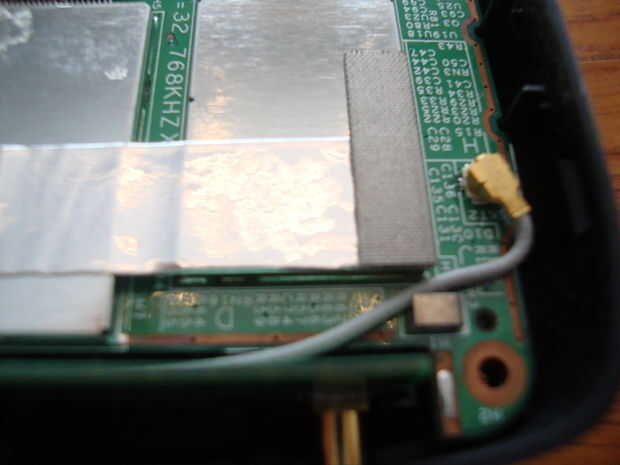

Utilice el destornillador de hoja plana para apalancar hacia arriba el conector de antena GPS de la Junta Directiva.

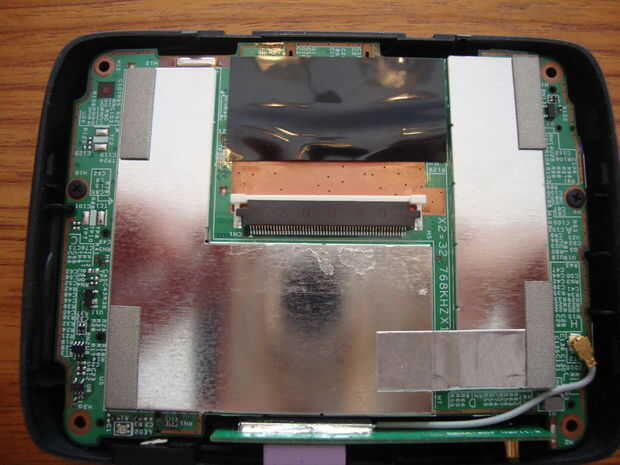

Retire los dos tornillos que sostienen el PCB en el caso.

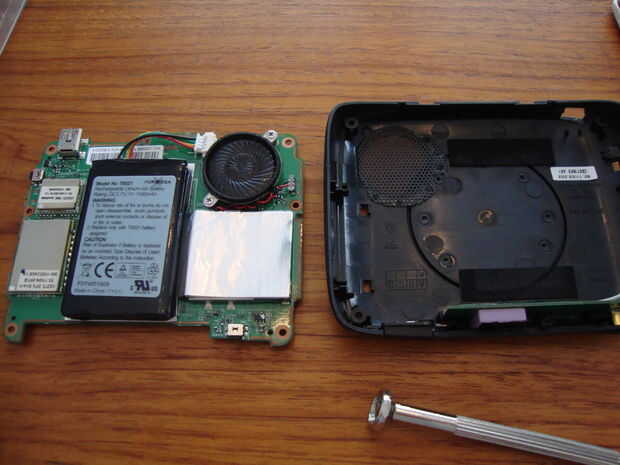

Invierta la unidad de mano y coger el tablero como que se cae.  Usted debe ver cuál está en la cuarta foto.
