Desmontaje de Sierra Circular Skil 574 (12 / 16 paso)

Paso 12: Volver a instalar las bobinas del Motor y el eje del Motor

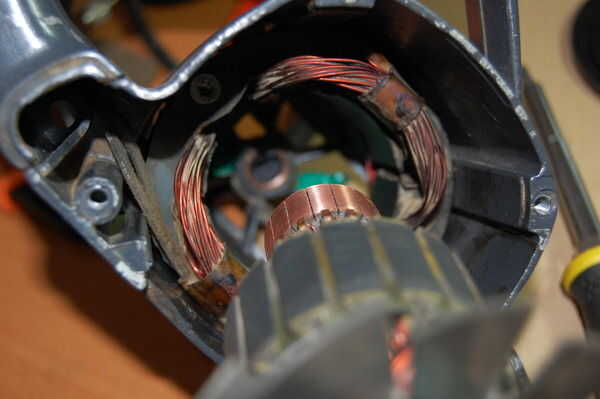

Inserte las bobinas del motor en la cavidad del motor y ajustar las escobillas motor envuelto en cinta hasta que la Asamblea de motor de la bobina se sienta cómodamente en la cavidad.

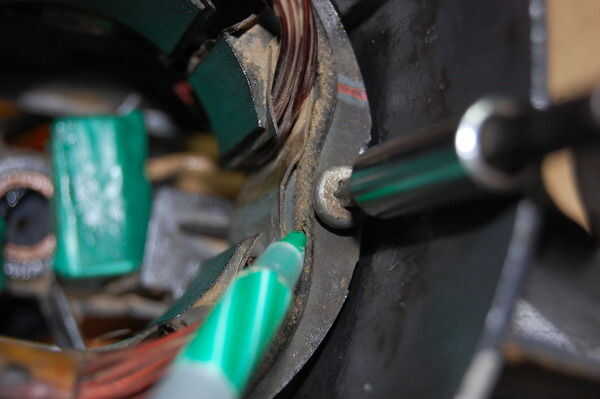

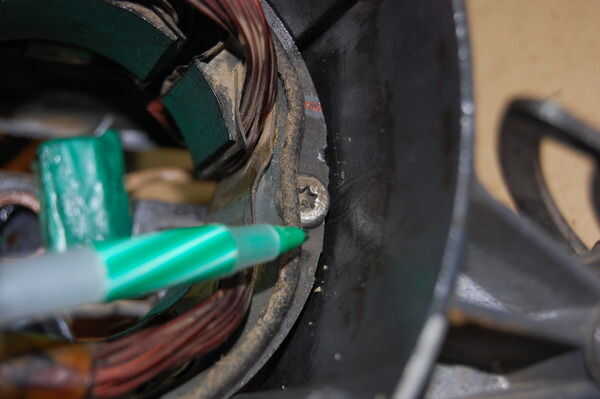

Utilizando los dos tornillos, perno en las bobinas del motor.  Tenga cuidado de no aplastar (1) las escobillas del motor en la parte posterior del motor y (2) los cables que están muy cerca de los pernos de retención.

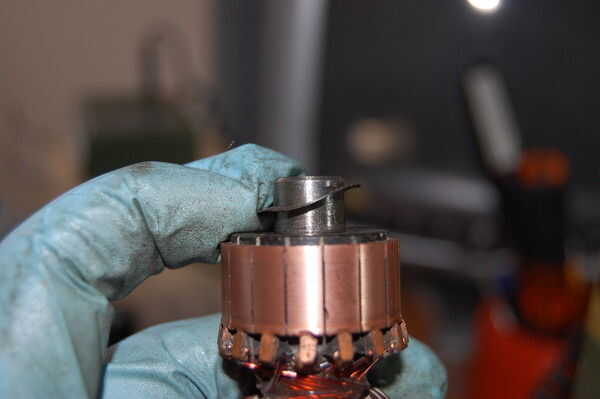

Tomar el eje de impulsión del motor y reemplace las arandelas en cada extremo.

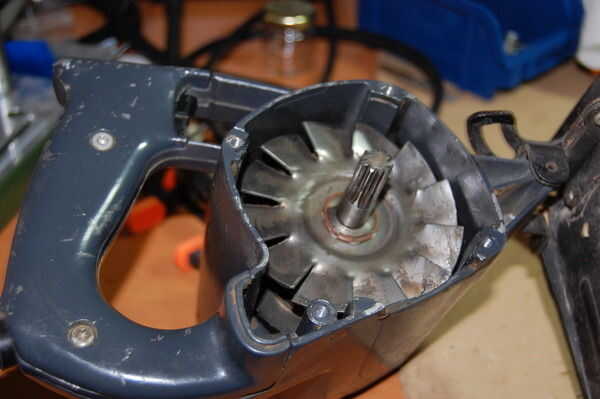

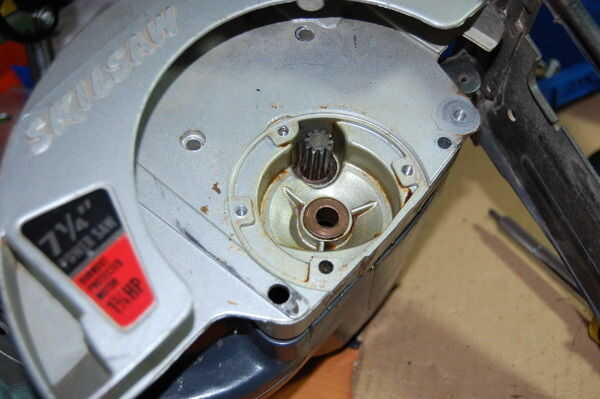

Inserte el eje de impulsión del motor, teniendo cuidado de no perder la arandela ni aplastar las escobillas motor envuelto en cinta.

Volver al paso 4, y se puede ver que me cagué de la orden de las arandelas en el extremo a, debe ser la arandela de metal en la parte inferior!
