Desmontaje de un cabezal de torno (velocidad 10) Myford ML10 - rodamientos de rodillos cónicos (2 / 11 paso)

Paso 2: Obtener el eje listo para retirar

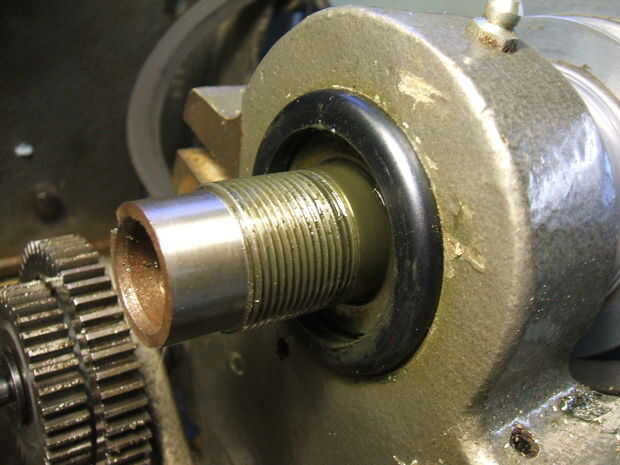

El huso se extrae deslizando hacia el contrapunto. De modo que el extremo izquierdo del husillo necesita claro.

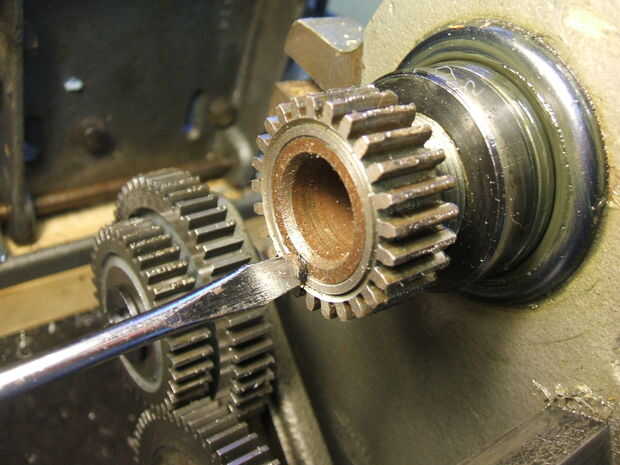

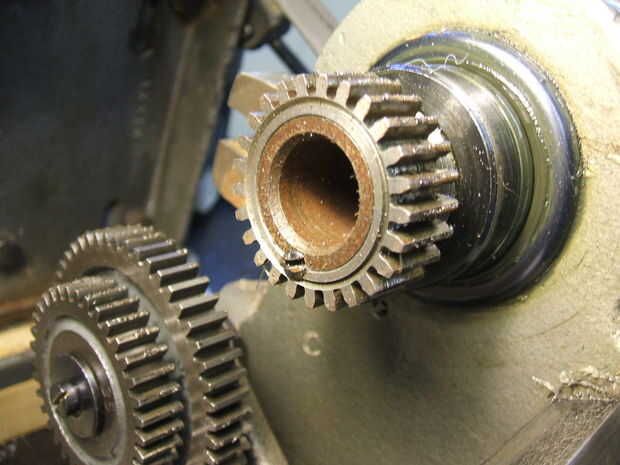

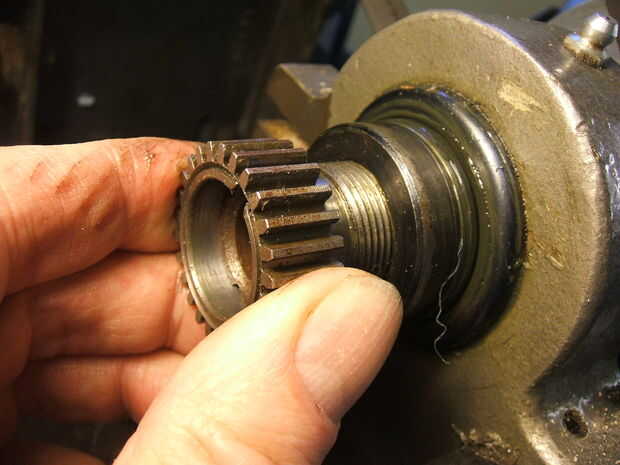

Retire el engranaje de 25 dientes desenroscando el tornillo prisionero y desenroscar la rueda de engranaje de husillo.

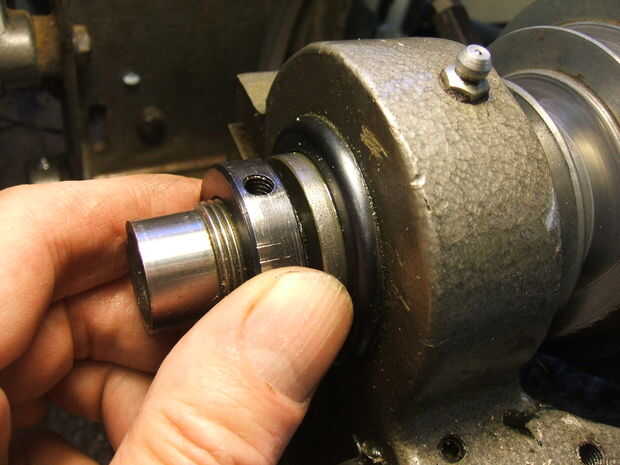

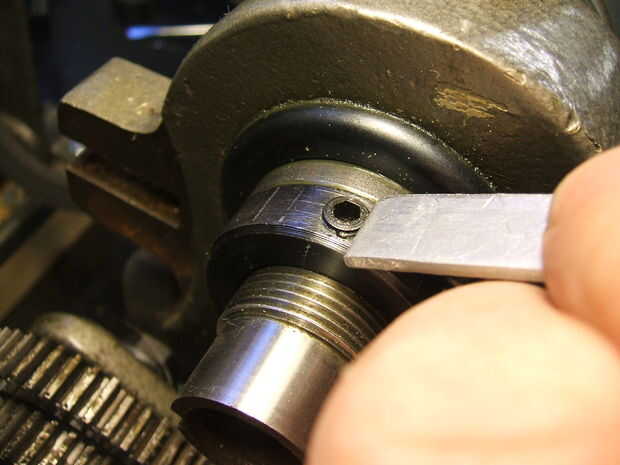

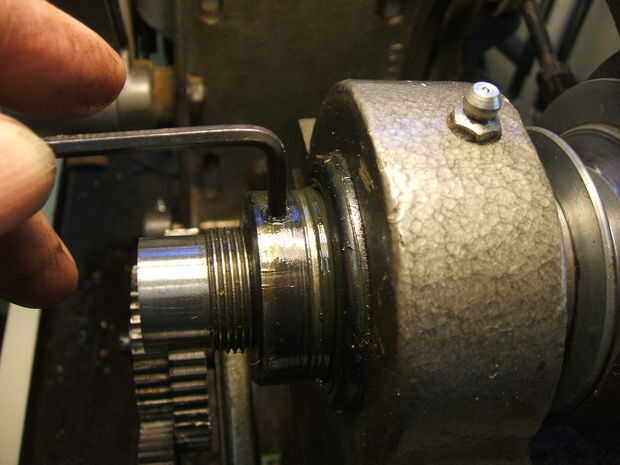

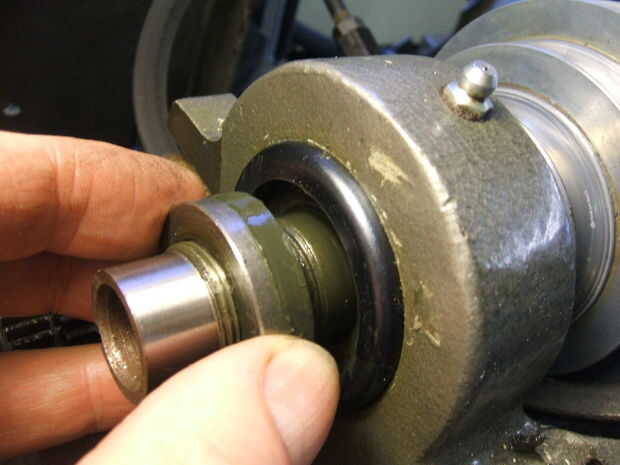

Aflojar el tornillo prisionero en el collar de bloqueo. Se puede ver en las fotografías donde alguien ha utilizado una llave para apretar el anillo de cierre; No apetece para deshacer, así que un hilo del prisionero que muestra sobre el anillo a la izquierda y utiliza un aluminio 'drift' aprovechar el anillo gratis. No toma mucho esfuerzo.

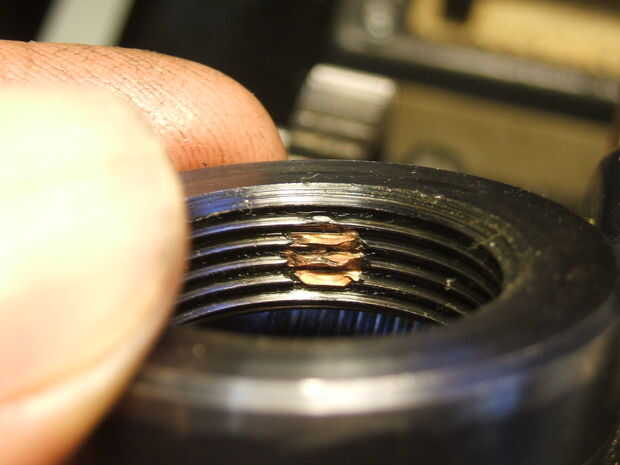

Hay una almohadilla de cobre en la parte inferior del agujero - no investigo!
