Paso 5: Las lecturas de resistencia eléctrica
Hay dos bobinas completamente separadas - cada uno aislados unos de otros y de la tierra.

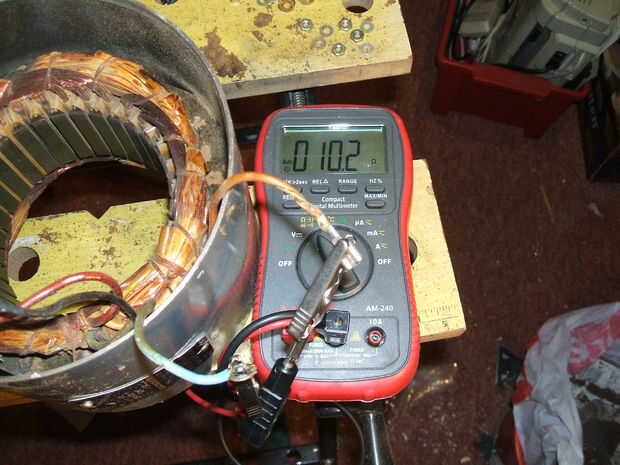

Z a la resistencia de T = 10,2 ohmios

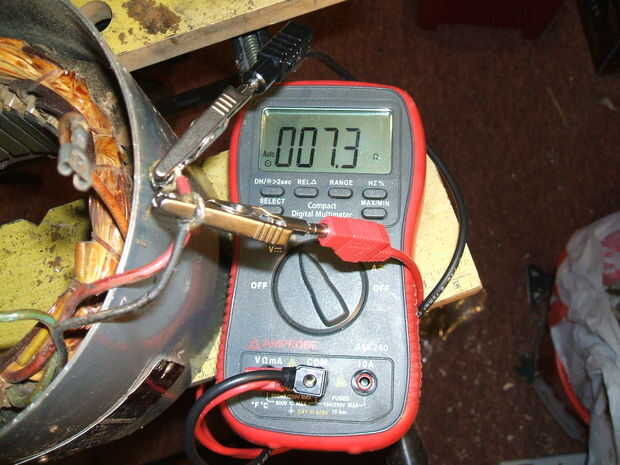

A resistencia de AZ = 7,4 ohmios
Cuando se cablean en rotación hacia adelante la resistencia entre los alambres vivos y neutrales es 4,2 ohmios (Nota - inmediatamente la CA está conectada al motor, la resistencia aumentaría instantáneamente, razón por la cual el fusible no se funde).
Cuando opere en condiciones normales, justo después de conectar, verás una chispa del interruptor centrífugo como el interruptor abre (desconectar el bobinado de arranque) y que escuche un clic claro de él. Cuando se apaga y se quita la AC, que también oiga un clic como frena el motor y el interruptor centrífugo hace los contactos otra vez.

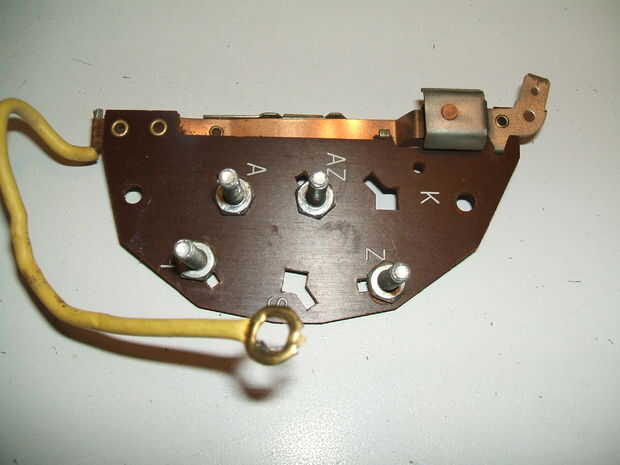

Cuando despojado, el contacto muestra un circuito abierto cuando en descanso y un corto circuito cuando la leva nylon poco se presiona suavemente (esto es cuando usted mida la resistencia entre el cable y el conector de plano en el otro extremo de la placa de circuito).
