Despertador binario de Arduino (6 / 16 paso)

Paso 6: Construcción de la pantalla

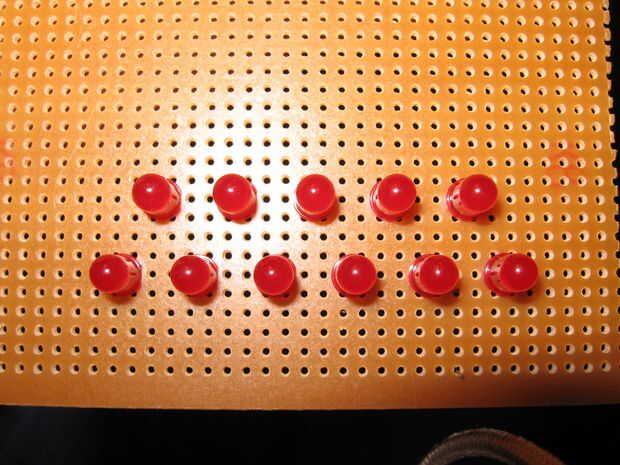

1. poner los LEDs en un pedazo de tablero de perf. Recuerda que los LEDs tiene polarty (plomo largo debe conectarse al cable positivo, corto a tierra (negativo)), así que todos los LEDs del mismo modo para facilitar más tarde.

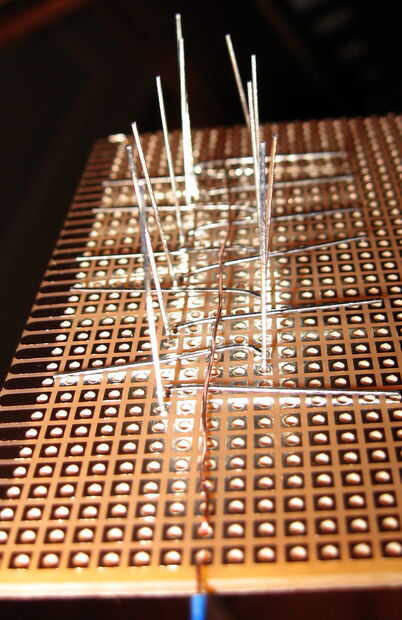

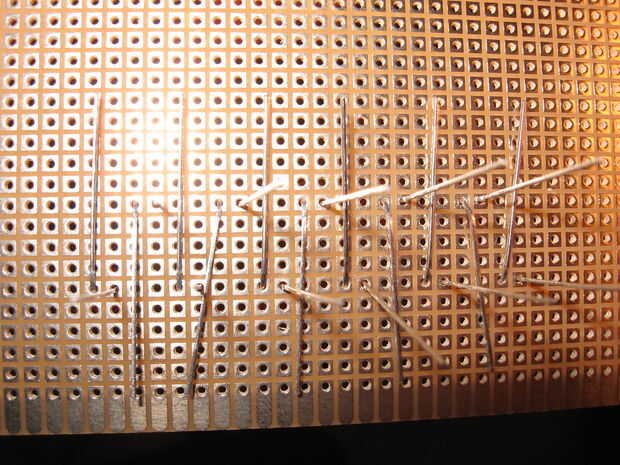

2. doble corto todos los cables hacia el centro.

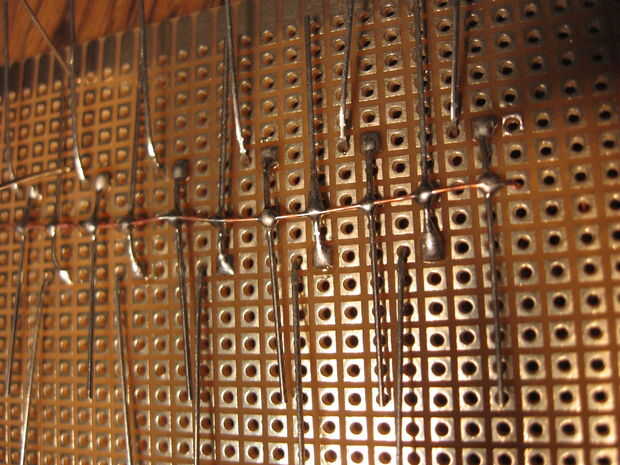

3. tome un pedazo de alambre tira de aislamiento de un par de centímetros, fijarlo en el perfboard y poner sobre las puntas cortas. Este cable se conectará después a arduino para que no lo hacen a corto.

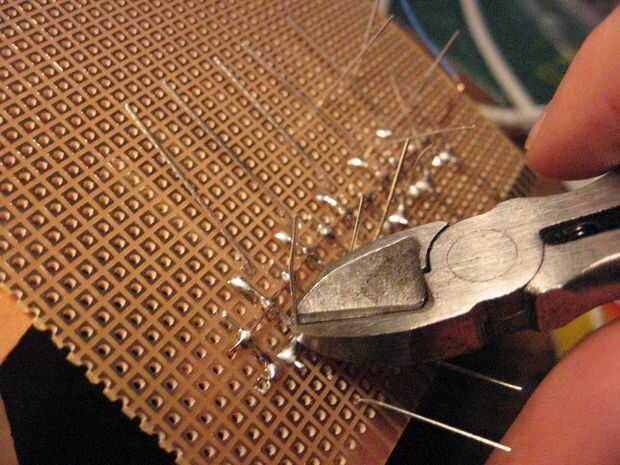

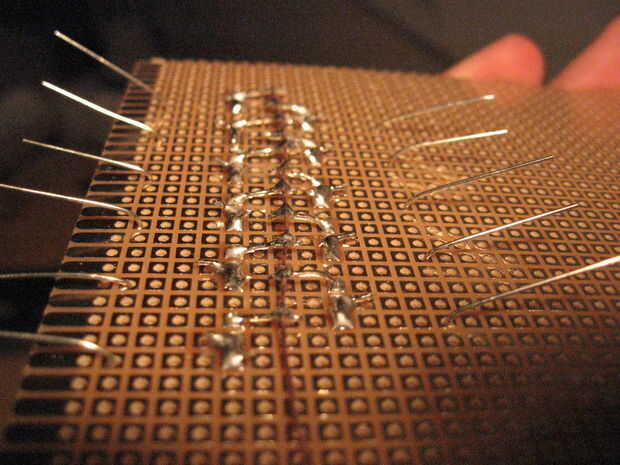

4. soldar los cables corta el perfboard y el cable. Clip de los conductores del corto.

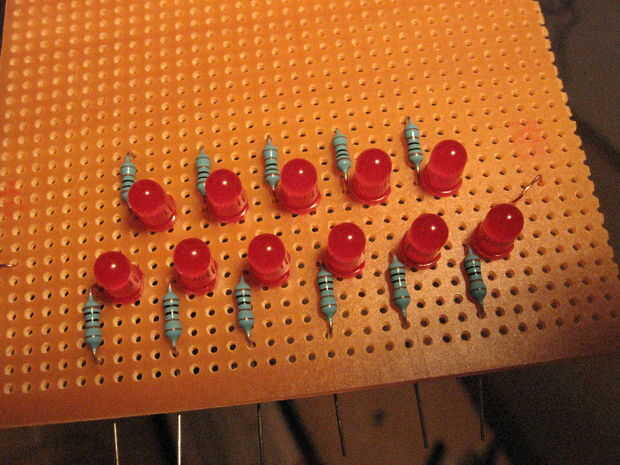

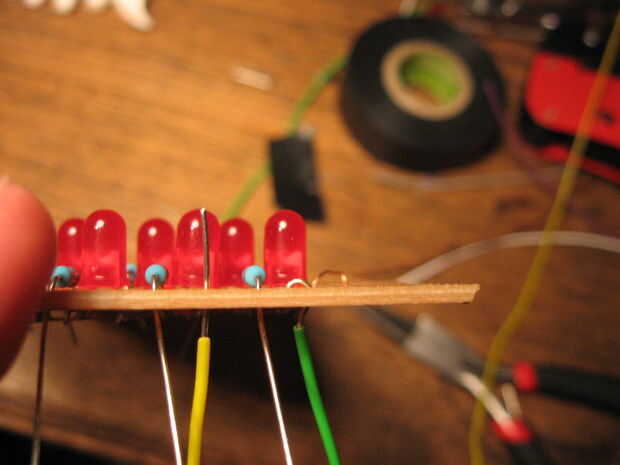

5. añadir las resistencias de 1kΩ 11. Uno de los conductores de cada resistor debe ser junto a la pata larga de un LED.

6. soldar las resistencias a los conductores de larga del LED y clip de los conductores del exceso.

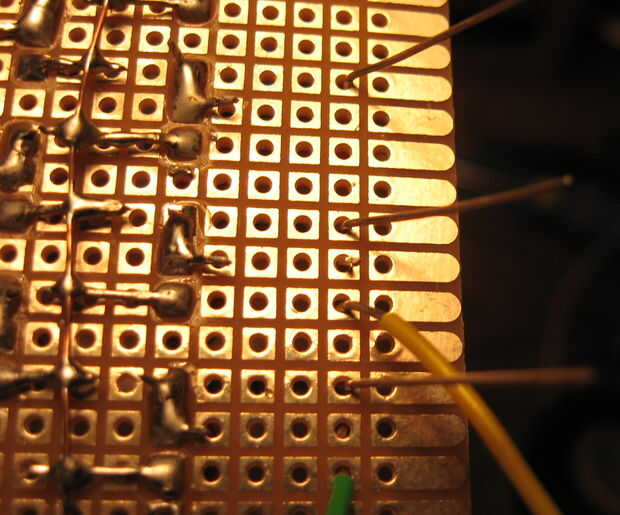

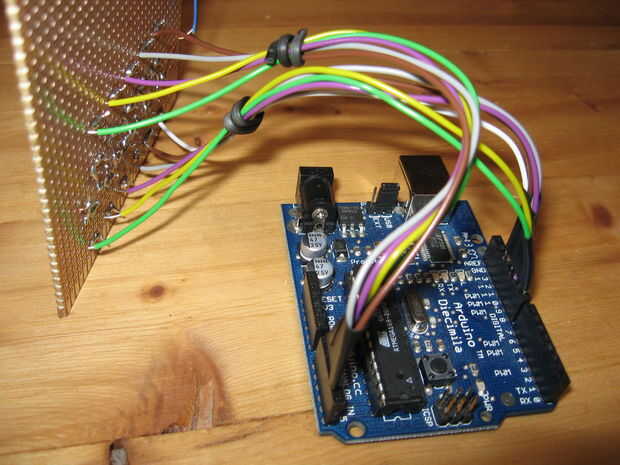

7. Attatch hilos el perfboard siguiente a cada uno de los cables de la resistencia unsoldered y soldarlos juntos. estos cables serán attatched a los pins de arduinos.

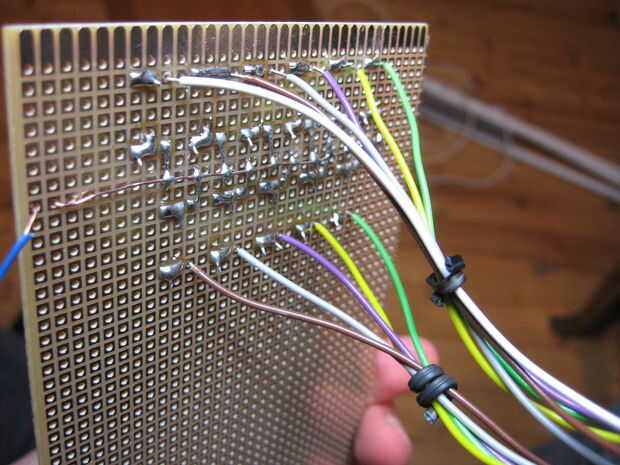

8. enlazar el el junto los cables con bridas, cinta o envolviendo wirepieces alrededor de los cables.

Usé cinta mantenga los cables juntos. No es ideal para conseguir una buena conexión para poner los cables directamente a arduino, pero funcionó bien para mí. Si tienes una fila de headerpins, los cables para la soldadura y utilice en su lugar.
