Paso 1: Paso 1 armar el escudo de Phi-1

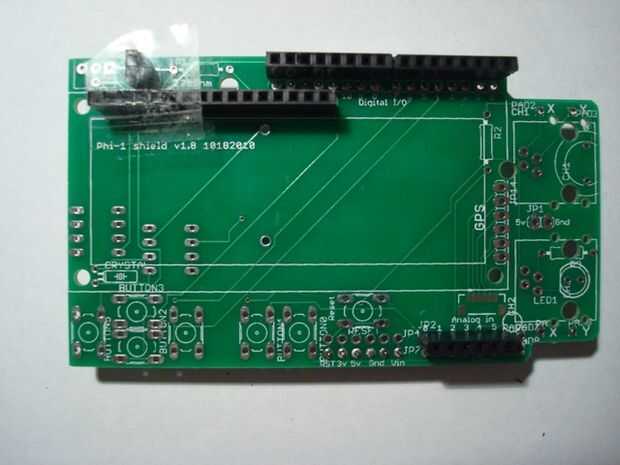

Utilice cinta adhesiva para sostener las piezas en el tablero y al menos uno de los pines de soldadura. Ser el mejor si usted puede soldar dos clavijas en los extremos opuestos de los encabezados. Asegúrese de que las cabeceras son rectas hacia arriba y no inclinación hacia el lado.
Después de soldar los dos pasadores, retire la cinta y el resto de los pines de soldadura. Luego vuelva a utilizar la cinta en las partes próximas.

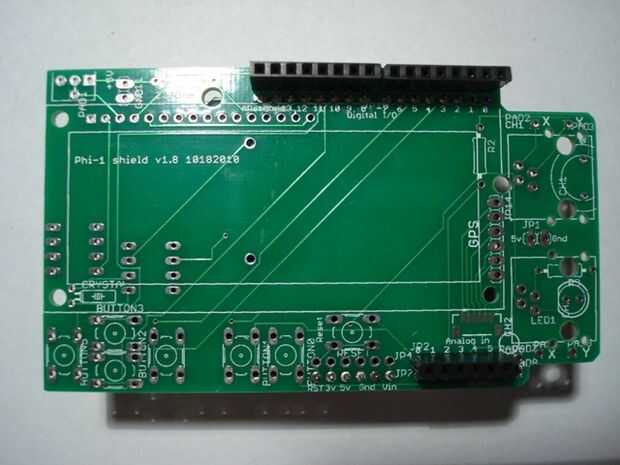

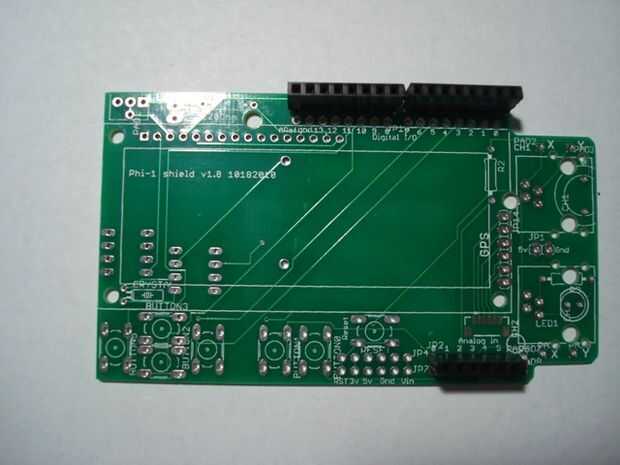

1. en primer lugar de la soldadura en las tres filas de pines hembra.
2. la soldadura en las tres filas de pines macho.

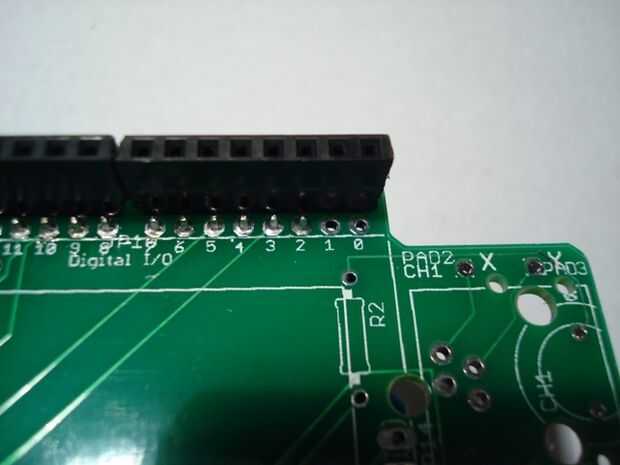

3. Asegúrese de que usted no la soldadura en estos dos pines 0 y 1.
4. Suelde los headers hembra 16 pines para LCD.
5. soldadura de 5V y GND pernos. Esto es para mayor comodidad al utilizar un protoboard.

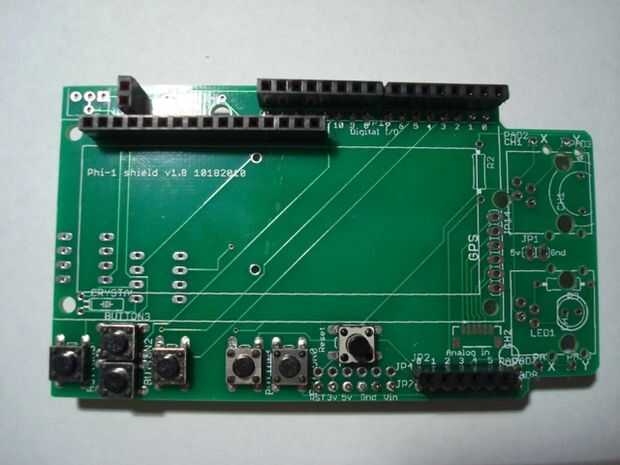

6. la soldadura de todos los interruptores táctiles 7.

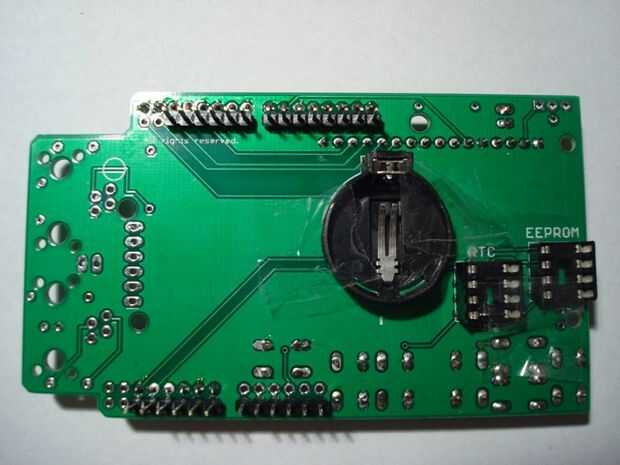

7. soldar los Dip y soporte de la batería. Observe la orientación.

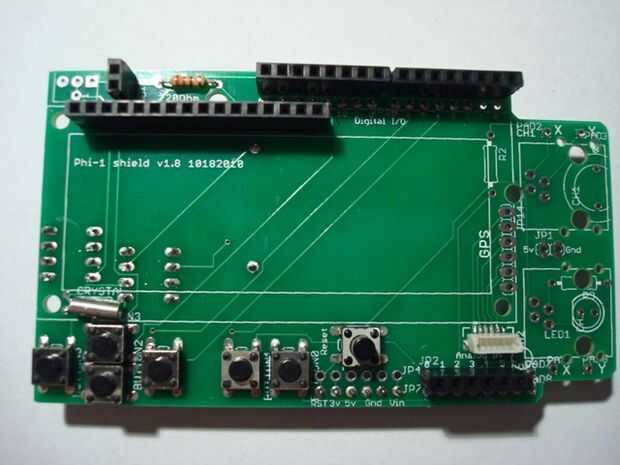

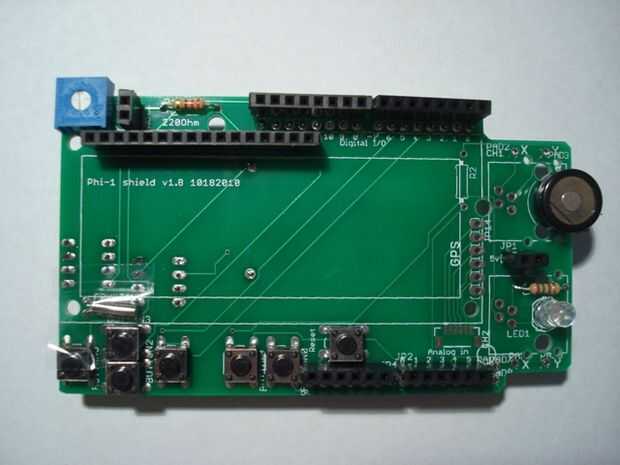

8. la soldadura del cristal, una resistencia de 220 ohmios, opcionalmente el conector del GPS.

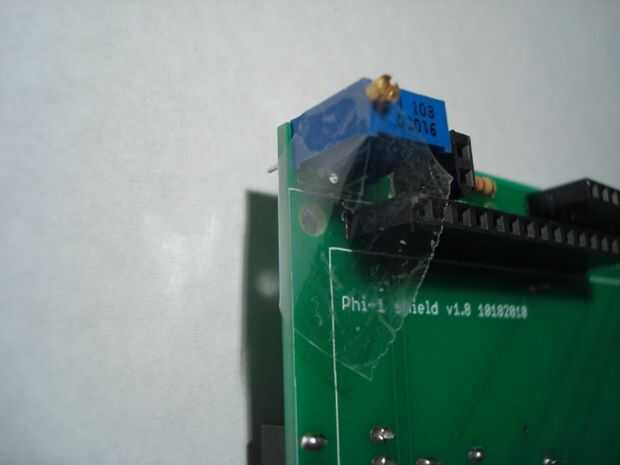

9. Suelde la resistencia variable.
10. el timbre de la soldadura, + en la parte superior, el LED, corta perno o un corte en el cuerpo a izquierda, resistencia de 150 Ohm, cabeceras de GND 5V y opcionalmente los headers hembra GPS breakout.

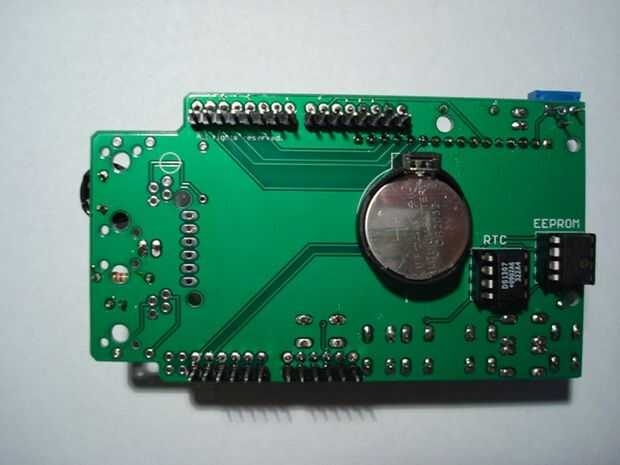

11. Coloque el DS1307 y opcionalmente la 24LC256 y la batería. Observar la orientación. Punto o las ranuras hacia abajo para las virutas.
12. soldadura macho encabezados en la pantalla LCD. Sólo tiene 6 pines en cada lado.
Tada!

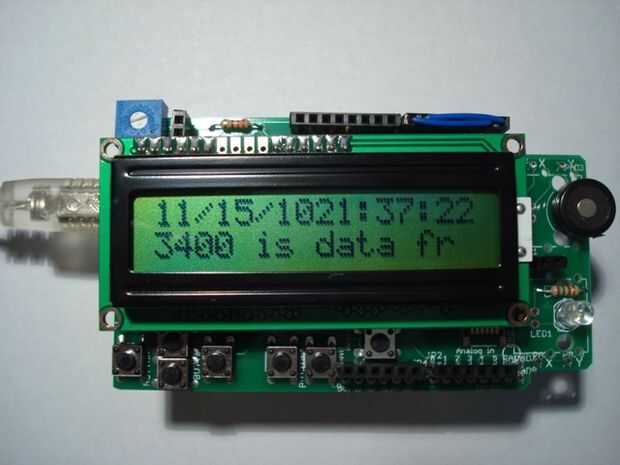

Aquí está una vista de 360 grados de un escudo completo:
