Paso 4: Cableado de los componentes

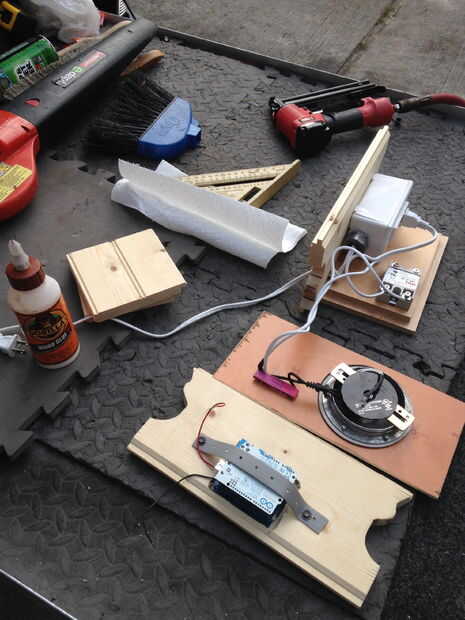

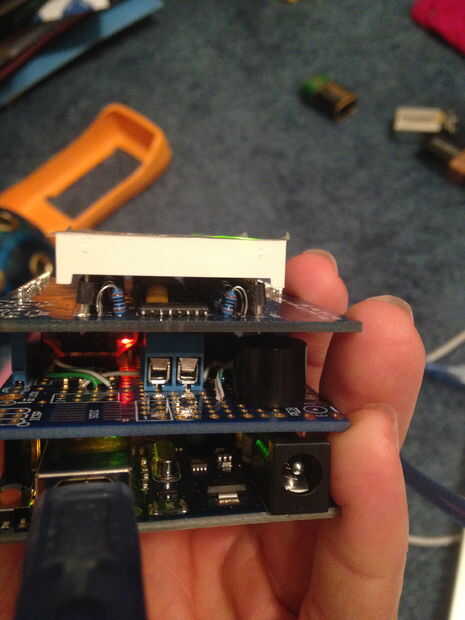

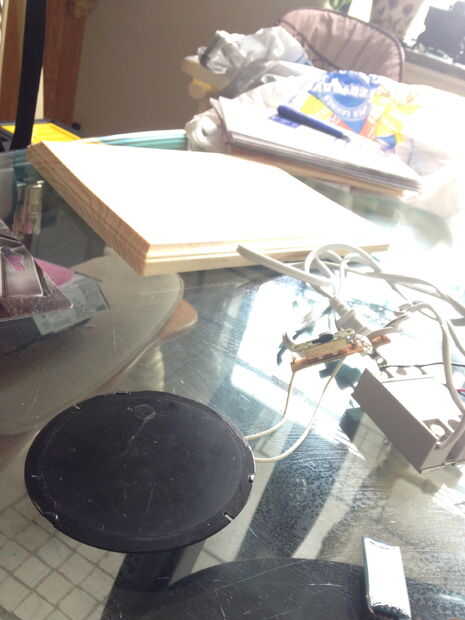

Lo primero que hizo en este punto, fue comprueba que trabajaba mi relé. Después de desarmar mi vela cálido y quitar mi almohada, yo enganché mi arduino y escudos para el relé por una salida que fue unido a mi escudo de RTC (salida indicada en la primera foto).
Siguiente le neet a su salida de combo que irá dentro de la caja con un enchufe que puede ir desde el reloj al enchufe de la fuente. La toma de corriente dentro de la caja suministrará el Arduino y la almohada. Con el cordón de la almohadilla de la calefacción, usted quiere la parte de tierra de tu cable que va directamente a la almohadilla y el cable positivo que va en un lado de su repetidor. Luego conectas un cable que va desde el otro lado del relé a lo positivo sobre su almohada.

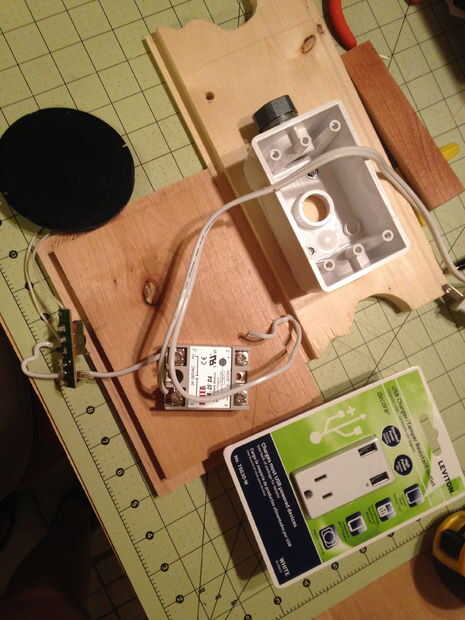

Una vez hecho esto correctamente, puede conectar el arduino con el cable usb a su salida que irá dentro de su caja y conecte en su almohada a la salida del mismo, así. (se muestra en la segunda foto).
