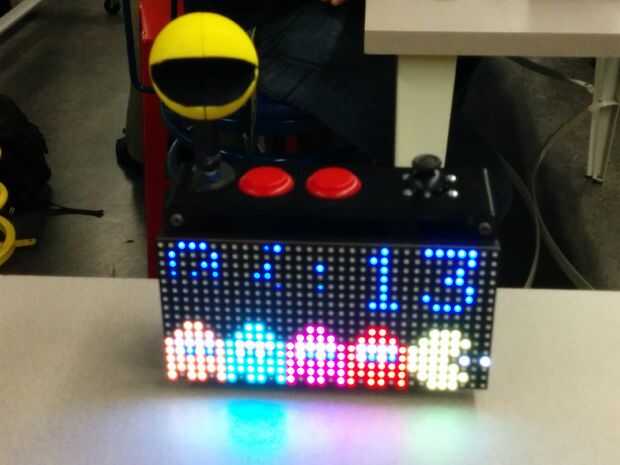

Paso 3: Montaje del reloj
Arduino:
- Montar el Arduino y protoboard a la placa Base.
- La placa de Base dentro de la caja del velcro. Puerto USB y conector de alimentación de Arduino deben apuntar hacia la parte superior de la caja (puntos hacia los recortes). La derecha de la placa base debe ser una pulgada de la pared de la derecha. La parte inferior de la placa base debe estar contra el fondo de la caja.
Servo:
- Colocar el servo en el orificio rectangular en la parte superior de la caja.
- Mantenga centrado y un M4 autorroscantes tornillo del tornillo en cada orificio de montaje para fijar el servo en su sitio.
- Selle con pegamento caliente para mayor estabilidad. * Tenga cuidado de no infringir el movimiento del servo! *
- Conecte 4 horn de servo de segmento al servo. Utilice el tornillo con el servo al seguro cuerno para servo.
- Con pelacable o un alicate, doble los extremos largos del cuerno del servo hasta forma un montaje para la clavija de 9/16 de pulgada.
- Mantenga el pasador en centro del servo. Coloque un tornillo a través de cada Cuerno doblado servo y en la espiga.
- Envuelva la clavija con cinta aislante.
Pacman:
- Utilice pegamento caliente para adherir ambas mitades de Pacman junto.
- Utilice cinta eléctrica para dibujar el contraste entre el plástico Pacman y su boca.
- Fije a espigas Pacman montado en cuerno del servo.
Joystick:
- Colocar el Joystick a través del orificio en la parte superior de la caja más el Servo.
- Con los tornillos M4, Monte la palanca de mando a la caja. Utilice 4 tornillos y 8 tuercas para fijar la palanca de mando.
Botón de ajuste de minutos:
- Deslice el botón Arcade a través del orificio más cercano al Servo hasta que ambos encajen cerraduras de pestillo.
Botón de ajuste de alarma:
- Deslice el botón Arcade a través del orificio más cercano a la palanca de mando hasta que ambos encajen cerraduras de pestillo.
Matriz de LED RGB:
- Conecte un extremo del cable de cinta a la cabecera de la entrada en la matriz de LED.
- Usando los tornillos de M4, coloque la matriz de LED RGB para la tapa. * Tenga cuidado de no apretar demasiado los tornillos! *
