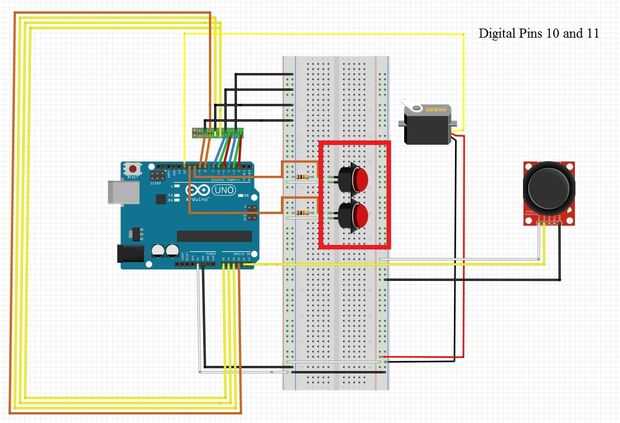

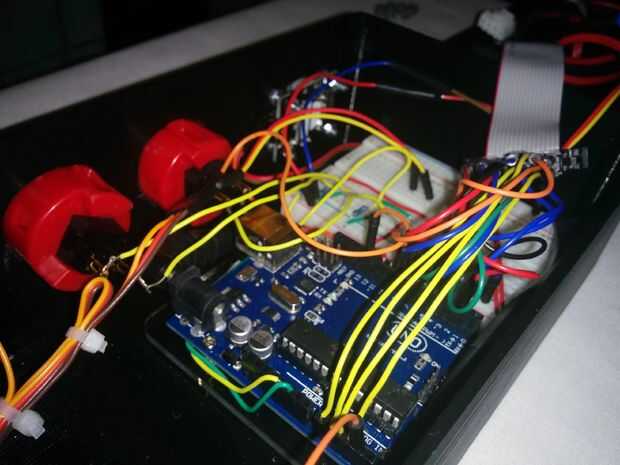

Paso 4: Conexión Arduino
Arduino:
- Conecte un cable de puente desde el pin de 5V de Arduino en el riel de positivo en el protoboard.
- Conecte un cable de puente desde el pin GND de Arduino en el riel negativo en el protoboard.
- Cable de 9 voltios, 2 amperios fuente de alimentación el conector de alimentación de Arduino.
Matriz de LED RGB:

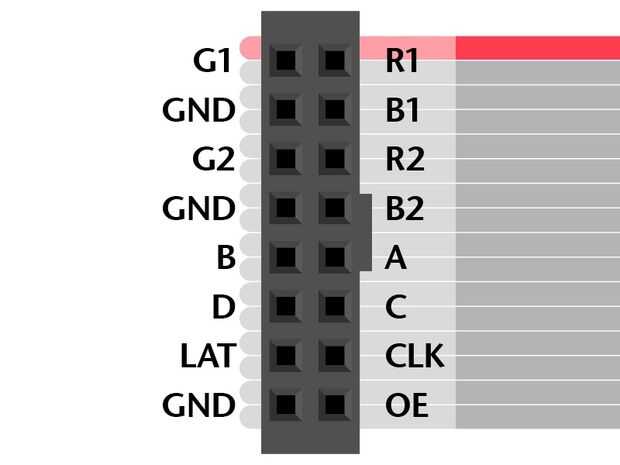

- Mediante Jumper cables, conecte los cables como sigue: (usar la imagen de cabecera de Cable de cinta como referencia)
- R1 se conecta al Pin Digital 2
- G1 se conecta al Pin Digital 3
- B1 se conecta al Pin Digital 4
- GND se conecta a tierra de tablero
- R2 se conecta al Pin Digital 5
- G2 se conecta al Pin Digital 6
- B2 se conecta al Pin Digital 7
- GND se conecta a tierra de tablero
- A conecta a Analog Pin A0
- B conecta con Analog Pin A1
- C conecta a Analog Pin A2
- D se conecta a tierra de tablero
- CLK conecta a Digital 8 Pin
- LAT conecta a Analog Pin A3
- OE se conecta a Digital 9 Pin
- GND se conecta a tierra de tablero
- Conecte el conector de alimentación Molex a la parte posterior de la matriz de LED. Conectar la punta roja en el carril positivo de 5V en el protoboard y conecte el conductor negro al riel negativo en el protoboard.
https://Learn.Adafruit.com/32x16-32x32-RGB-LED-MAT...
Joystick:
- Conectar la clavija de 5V en el Joystick en el carril positivo de 5V en el protoboard.
- Conecte el pin GND en el Joystick en el riel negativo en el protoboard.
- Conectar la clavija VRx en el Joystick Analog Pin A4 en el Arduino.
- Los bornes de VRy y SW en el Joystick no se conecta.
Botón de ajuste de minutos:
- Atar un cable de puente para cada cable que sale del botón Arcade.
- Colocar ambos extremos en el protoboard, en filas diferentes.
- Conecte un cable de una fila que contiene un plomo de botón Arcade a 10 Pin Digital.
- Conecte un resistor de 10K desde suelo a fila conectado a 10 Pin Digital.
- Conecte un cable desde el carril positivo de 5V a la fila que no se conecta el resistor o Digital Pin 10.
Botón de ajuste de alarma:
- Atar un cable de puente para cada cable que sale del botón Arcade.
- Colocar ambos extremos en el protoboard, en filas diferentes.
- Conecte un cable de una fila que contiene una Arcade botón pueda Digital Pin 11.
- Conecte un resistor de 10K de tierra a fila conectado a Digital Pin 11.
- Conecte un cable desde el carril positivo de 5V a la fila que no se conecta el resistor o Digital Pin 11.
Servo
- Conecte el cable marrón al riel negativo en el protoboard.
- Conecte el cable rojo en el carril positivo de 5V en el protoboard.
- Conecte el cable naranja al Pin Digital 12 en el Arduino.
