Paso 1: Perforar agujeros de montaje en gabinete
Parte inferior:
Los cuatro agujeros que ya están en el chasis son para las patas de goma, evitarlos.
Coloque la Junta Perma-proto para el amplificador y la frambuesa como se muestra en la primera foto. Marca, luego perfore los agujeros de montaje de 1/8 de pulgada.
Instale las cuatro patas de goma.

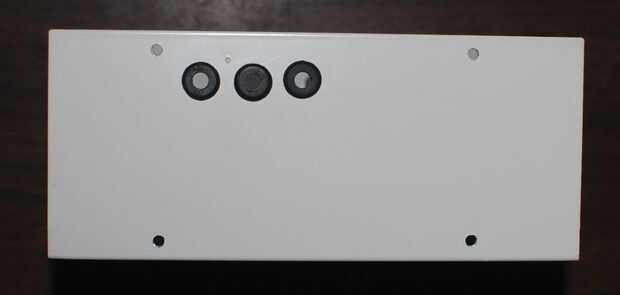

Frente:
Coloque la pantalla LCD en el panel frontal del chasis, marque y taladre los cuatro agujeros de montaje de 1/8 de pulgada.
Taladro 5/tres 16 agujeros de los agujeros para los cables que recorren e inserte las arandelas.

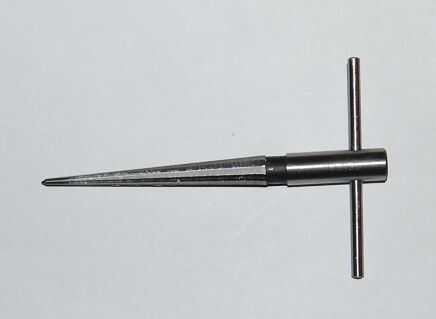

Puede ser difícil perforar agujeros grandes en metal de hoja fino. Para los agujeros más grandes he perforado a 1/4 de pulgada y utilizar un escariador cónico para verlas. El escariador cónico fue comprado en la tienda Ace hardware.

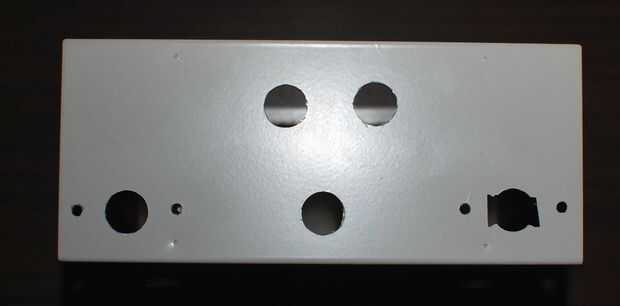

Atrás:
Taladre un agujero de 1/8 de pulgada sobre 7/8 de pulgada en de ambos lados y 3/4 de pulgada hacia arriba desde la parte inferior.
Taladre un agujero de 1/8 de pulgada 15mm a la izquierda y derecha de ambos de estos agujeros.
Abrir los orificios hasta 1/2 pulgada de diámetro. El lado izquierdo está el conector de alimentación USB y el orificio del lado derecho es para el dongle del USB WIFI.
Utilice un pequeño archivo para ampliar los lados del agujero a la derecha por lo que la llave puede ir todo el camino y claro a los lados.
Perfore los tres restantes orificios de 1/2 pulgada aproximadamente donde se muestra en la foto, ubicación no crítico.
Arriba:
Taladre un agujero en la parte superior centrado en el lado a lado aproximadamente 2 pulgadas de la parte posterior y agrande el orificio de 1/2 pulgada.
