Paso 2: Amplificador para la alarma
El amplificador para que la alarma se basa en un amplificador de audio LM386 IC.

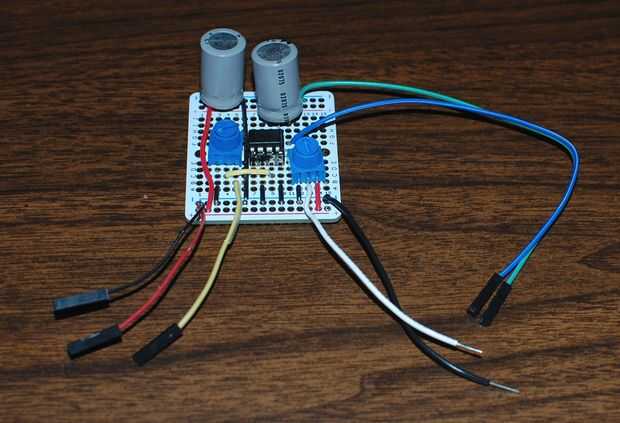

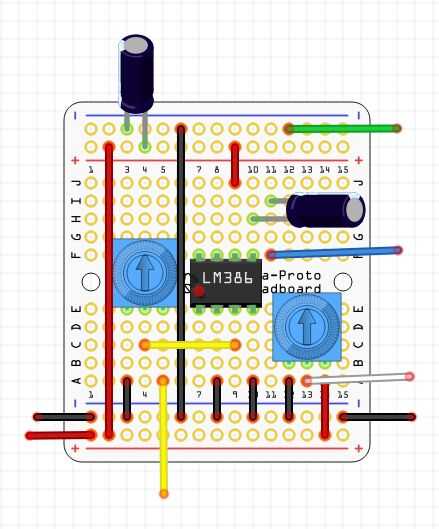

Construir el circuito según el diagrama y la foto.
Los cables azul y verde a la derecha del dibujo son los cables del puente aproximadamente siete pulgadas de largo con los extremos hembra para conectar al altavoz.
Los cables rojo y negro en el lado izquierdo del diagrama son 2 1/2 pulgadas de largo, son los cables de puente con los extremos hembra para conectar a 5 volts y tierra en el RaspberryPi.
El cable amarillo en la parte inferior izquierda del diagrama es 2 1/2 pulgadas de largo. Es un puente de alambre con un conector hembra que se conecta a wiringPi pin número 1, la salida PWM de la RaspberryPi. Esta es la entrada al amplificador.
Abajo cable blanco a la derecha es el contraste de la pantalla LCD, cable de conexión de calibre 22.
Abajo cable negro a la derecha es la tierra de los interruptores, cable de conexión de calibre 22.
El bote de la izquierda es el control de volumen y el de la derecha es el control de contraste para la pantalla LCD. Dos potes son 10 KΩ.
