Paso 7: Montaje de las piezas
La pantalla:
Corte dos pedazos de la cinta aislante alrededor de 1/4 pulgada ancho y largo suficiente para cubrir los lados de la pantalla. Esto dejará mucha luz brillante a los lados.
Con cuidado enrosque tres cables a través de cada ojal de caucho.
Utilice 4 cada #4-40 x 1/2 tornillos de máquina, #4-40 tuercas y separadores de nylon #6 1/4 pulgadas de largo para montar la pantalla.

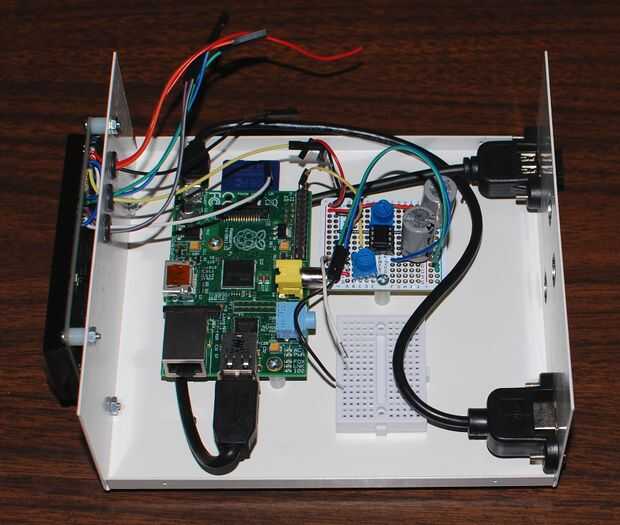

RaspberryPi:
Monte el RaspberryPi usando dos (o cuatro) tornillos #4-40 x 3/4, 1/2 pulgada separadores y tuercas #4-40.

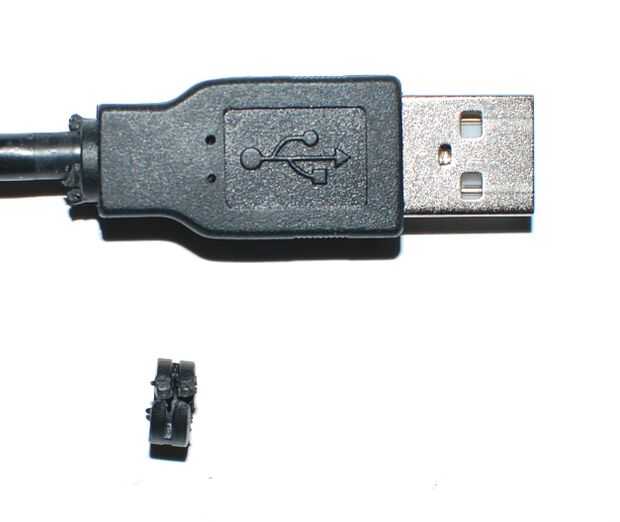

Enchufe los cables de alimentación y de datos USB en el RaspberryPi y montarlos con el cable de alimentación a la izquierda y el cable de datos a la derecha. Use los tornillos y arandelas #4. Puede que tenga que cortar de lo poco que deje el cable de la flexión demasiado apretado es un ajuste cercano, como en la segunda foto. Como los dispositivos son cada vez más pequeños haciendo el portafiltros de plástico alrededor de conectores de cable más grandes, que siempre ha sido un animal doméstico peeve de mina. En un modelo de B + o más nuevos son los puertos USB empotrable que le dará un poco más de espacio.
Enchufe en el módulo WIFI.
La Junta de amplificador:
Monte el tablero amplificador usando tornillos dos #4-40 x 3/4, 1/2 pulgada separadores y tuercas #4-40.
La protoboard:
Los palillos de la protoboard en como en el diagrama.
La cubierta superior:

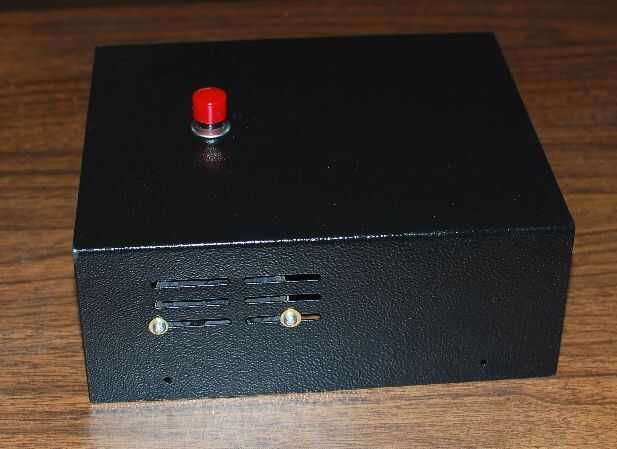

Poner el interruptor rojo grande en el agujero perforado en la tapa.
Soldar un cable jumper hembra 8 pulgadas de largo a un terminal y un cable de conexión negro 22 calibre 8 pulgadas de largo a la otra.

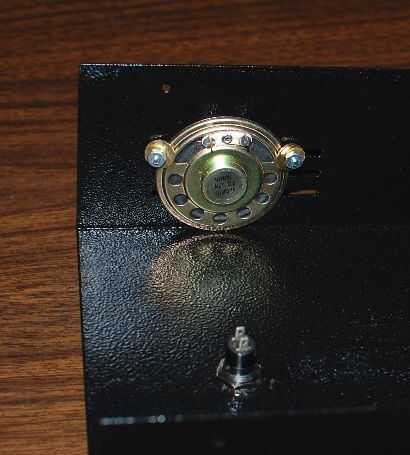

Monte el altavoz en el lado izquierdo con 2 #4-40 x 12 tornillos, tuercas y arandelas de #4 #8 lavados a sostenga el altavoz en su sitio.

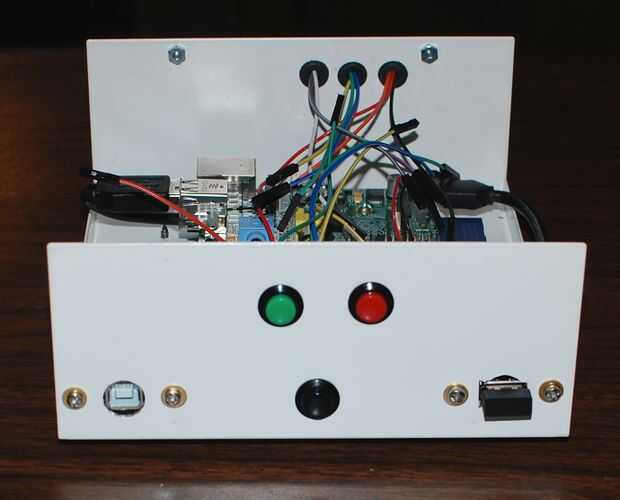

Los tres interruptores del panel de nuevo:
Soldar un cable de conexión negro 22 calibre 4 pulgadas de largo para cada interruptor.
Soldar un cable jumper hembra 6 pulgadas largo a la otra terminal.
Monte los interruptores como se muestra en la foto.
