Paso 2: diseño
Lo primero que tienes que saber es que el material que desea utilizar. Busque una empresa lasercutting en la ciudad y obtener información. Te dicen que material tienen y usted puede elegir. Si usted haya calculado hacia fuera puede comenzar el diseño!
SketchUp
Para el diseño he utilizado el software Sketchup. SketchUp es un software de diseño y fácil de usar. Se puede descargar gratis desde este sitio web.

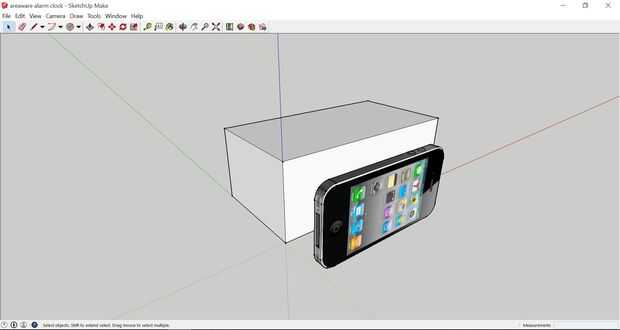

Simplemente comience por dibujar un cubo en las dimensiones que desee su reloj para obtener una indicación. También puede descargar el modelo de su teléfono de la biblioteca de Sketchup. En mi caso he añadido mi iphone 4 a ver si las proporciones donde la derecha (ver figura 1).

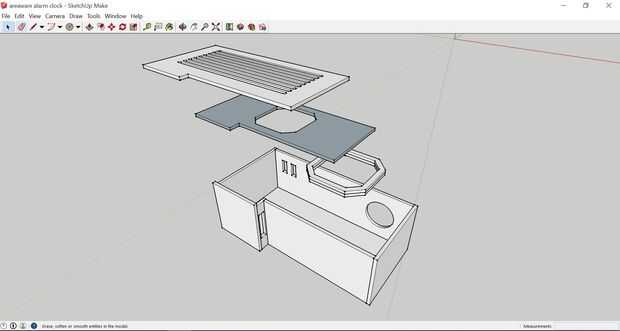

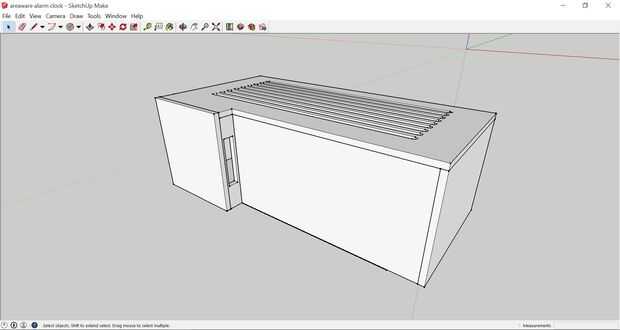

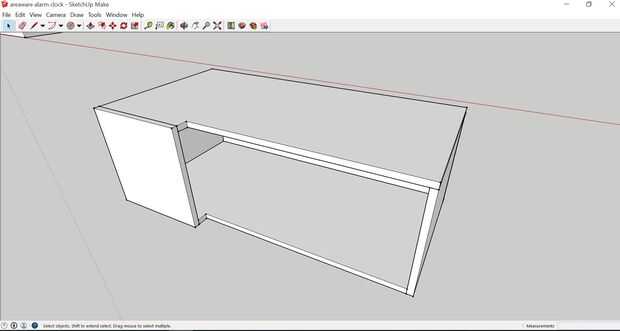

Ahora comienzan a crear líneas de paredes de placas. Dibujar un cuadrado y tire de ella hacia arriba hasta la altura de su material. Para mi reloj usé 3 m m MDF. Asegúrese de que cada placa/pared usted diseñar y no te olvides de los agujeros para el soporte de altavoz de los cables de los interruptores de diseño del grupo.

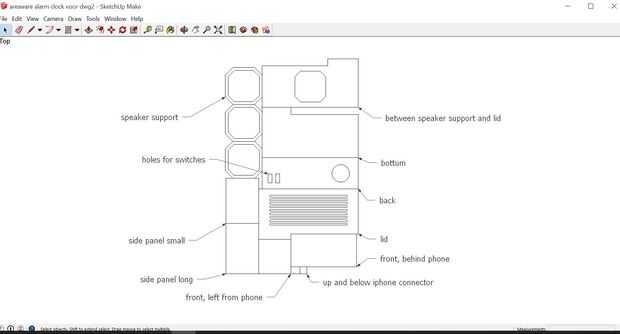

Cuando estés listo con tu diseño puede mover todas las piezas en un nivel (véase image5/6). Cambiar el estilo (ventana--> estilo) en estilo de impresión 3D. También cambiar la proyección de perspectiva a paralelo (puede encontrar esta opción de la cámara). Que tomar una vista superior (cámara--> Vista--> vista superior) y exportar el modelo gráfico 2D a un archivo dwg de Autocad.
AutoCAD
Para cortar el MDF de 3 mm usé un lasercutter. La empresa que ejecute estas cosas tiene un manual sobre como recibir la información. He descargado Autocad para hacer el archivo. Puede descargar Autocad para cuota aquí si eres un estudiante.

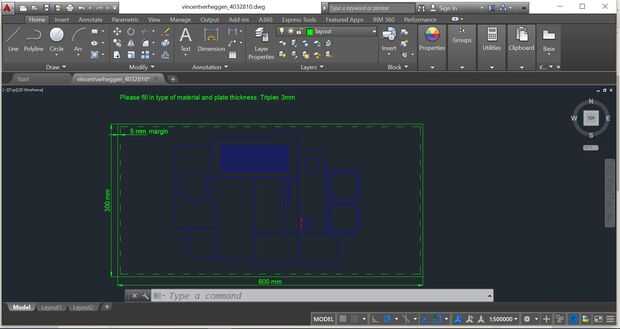

En Autocad, abra el archivo que exportó desde sketchup. Poner el corte, grabado y ribete líneas cada uno en capas separadas. Consulte el manual de la empresa para satisfacer los requerimientos. Tuve que hacer las líneas de corte azul y las líneas de grabado rojo (ver imagen).
Asegúrese de borrar líneas dobles en el dibujo para evitar que el láser funcionando dos veces la misma línea de Autocad. Puede hacerlo seleccionando todo el dibujo y utilizar Comentario: "OVERKILL". Luego pulse enter y Autocat te dice cuántas líneas se eliminan.
Puede añadir texto grabado a su modelo. He añadido las palabras: "Poder" y "Sonido" al lado del interruptor de alimentación y sonido. Asegúrese de utilizar un frente con una sola línea cuando desee que el texto a grabar en vez de bordes.
Guarde el archivo en formato que requiere la compañía de corte laser.
Ahora enviar el modelo para el lasercutter y cruzar los dedos!
