Paso 4: electrónica
Esta es la parte difícil. Aunque, si quieres añadirle un amplificador y el altavoz. Voy a intentar explicar lo que hice con la ayuda de algunas fotos.

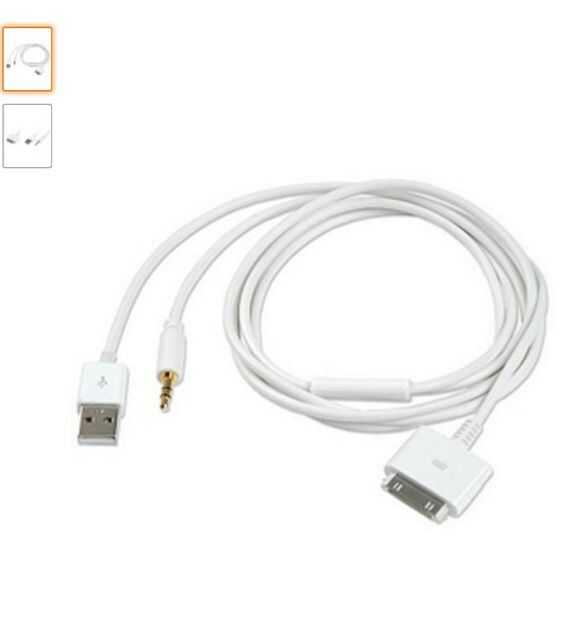

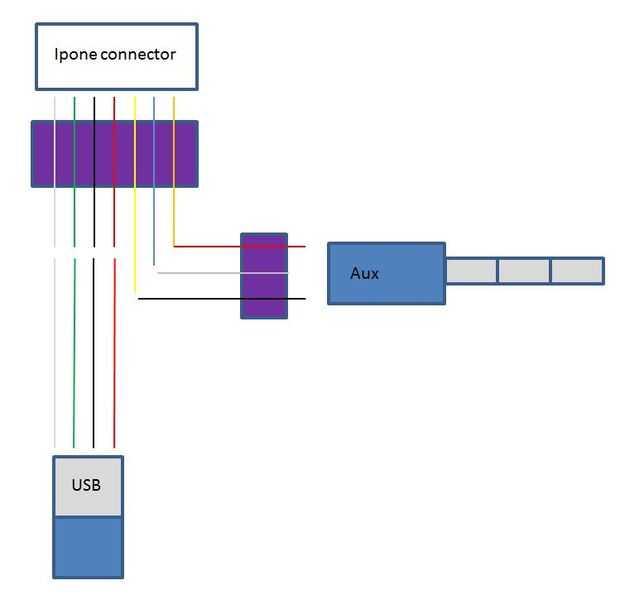

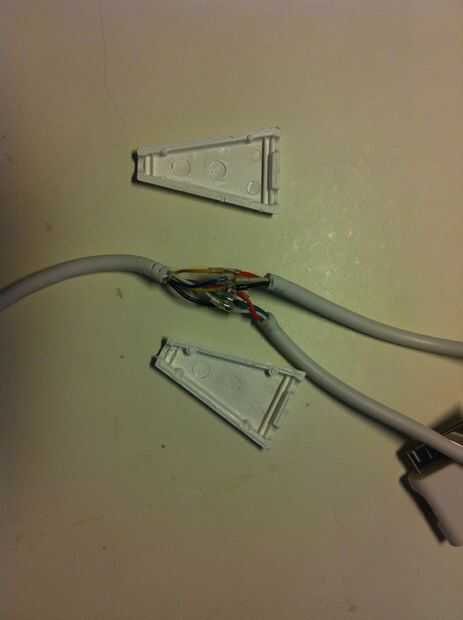

En el cuadro 1 ves el cable Iphone/aux/USB que compré. Como este cable 1 metro corté un poco del lado de aux y el lado del conector del iphone. Consulte el área púrpura en la figura 2. Quité las partes de cable en el centro (Foto 3).

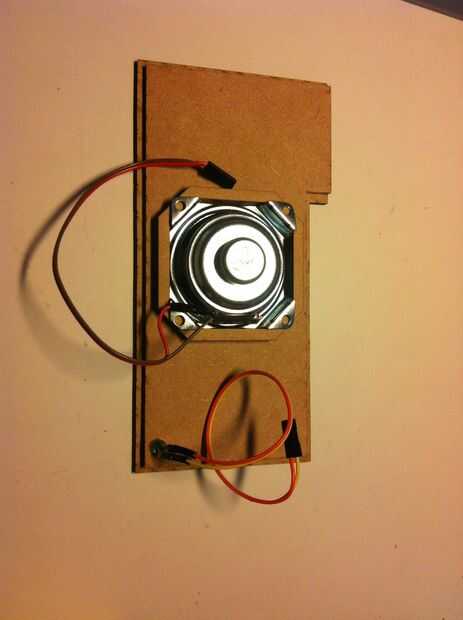

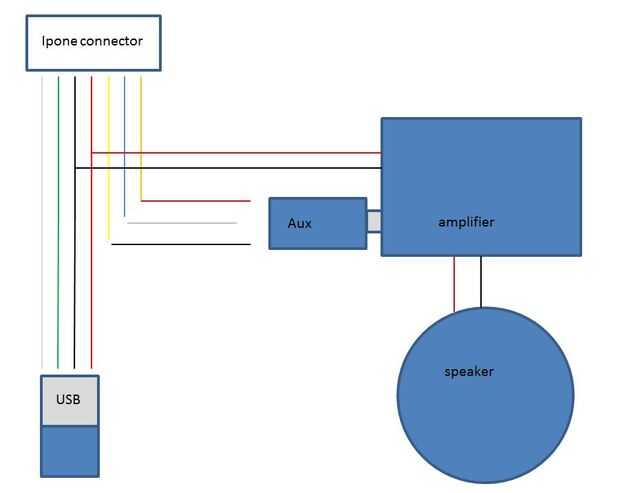

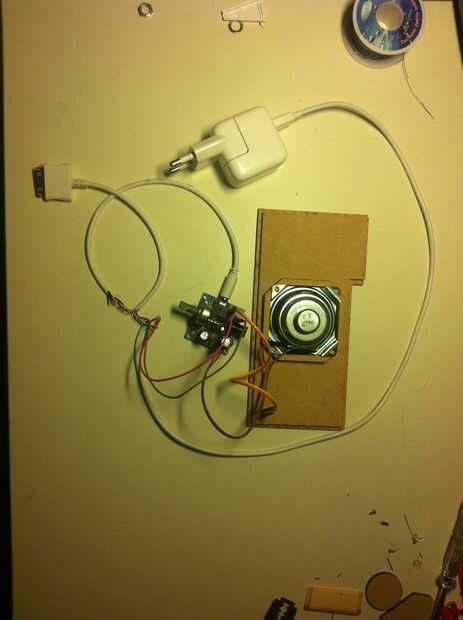

Junto a esto tuve mi etapa de potencia. Para ello conecté la alimentación y la masa del cable USB también al amplificador. El amplificador está conectado al altavoz. Este es un buen momento para probar si todo está trabajando (véase cuadro 6).

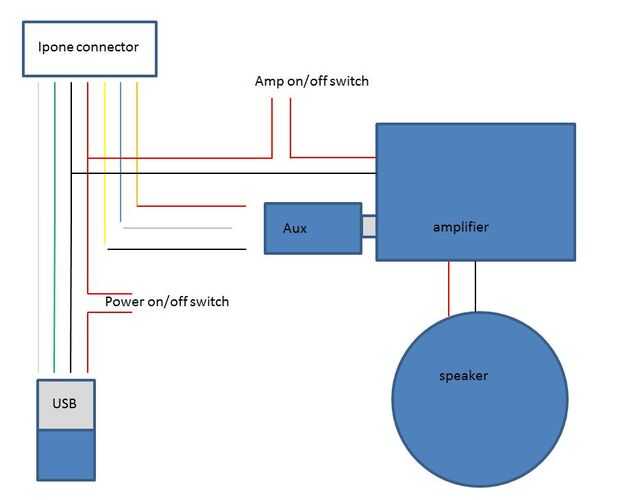

Para hacer el proyecto más agradable he añadido dos interruptores. Un interruptor pone el despertador todo abajo. El otro interruptor se apaga solo el amplificador. Véase el cuadro 7.

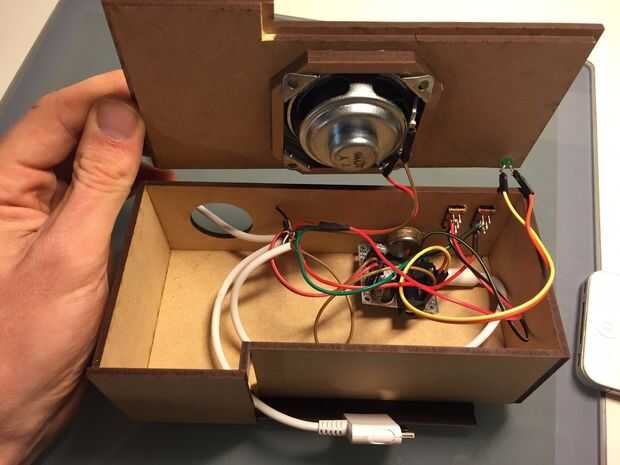

Si usted conecta todo debe parecerse cuadro 8.
