Paso 1: Sondeo el reloj y el circuito de salida de alarma

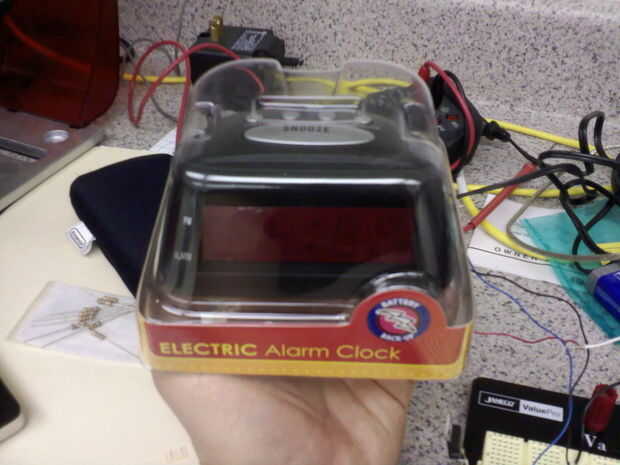

Este es el reloj que elegí. Lo conseguí en Walmart y es barato por lo que si fui capaz de usarlo, yo no sería demasiado molesto. También tiene una batería de 9v en caso de que se vaya la electricidad. Más tarde me enteré la secuencia de alarma desde el ATMega168 todavía se apaga! Por lo que se aún despertar si no hay ninguna energía! Cuando está en funcionamiento de batería apagar la pantalla frontal y cambia a un reloj interno diferente que es menos precisa pero todavía funciona bien. Cuando se reconecte la alimentación el reloj puede tener que ajustar pero la configuración de la alarma permanecerá.

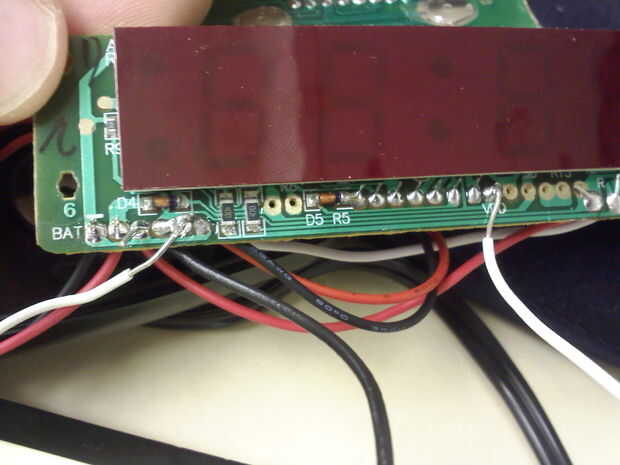

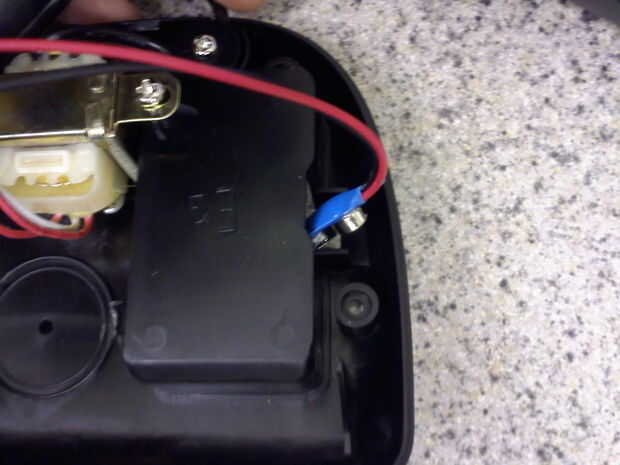

El reloj viene aparte bastante fácilmente. Hay cuatro tornillos en la parte inferior y tres tornillos que mantienen la placa PCB de botón a la parte superior de la caja del reloj. Para despegar la parte superior y obtener mejor acceso a la pantalla LCD, usted necesita a hilo el 9v clip a través del orificio en la parte inferior la mitad. El LCD frontal hace estallar hacia fuera y en la inspección, había variar algunas partes. Encontré un transformador, un altavoz piezoeléctrico para la alarma, algunos diodos para el circuito rectificador, algunos botones para las entradas y un reloj que parecía tener todos los circuitos del reloj por debajo de ella. He encontrado el suelo y comenzó a sondear. Ten cuidado al hacerlo en el reloj, hay un transformador expuesto que entregará un choque fuerte. Tomé nota de las tensiones de cada pin cuando la alarma estaba apagado y cuando la alarma estaba en. Yo esperaba para un perno que proporciona un voltaje de 5v buena lógica cuando la alarma estaba en y 0v cuando la alarma estaba apagado. Estaba que suerte pero la tensión al altavoz que proporciona un voltaje que varía de 9.5v-12.5v. Pensé que podría usar esto. También encontré un pin marcado VCC que proporciona un voltaje que varía de 10v-12v. Esto entra en juego más tarde cuando la fuente de alimentación para el microcontrolador.
Circuito de salida de alarma

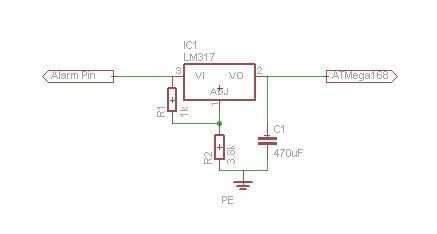

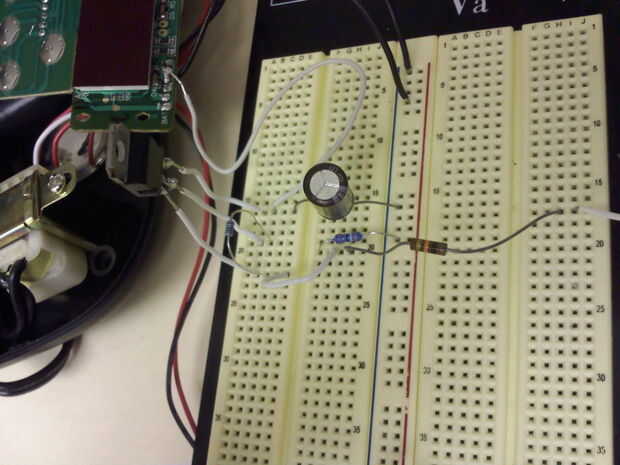

Que soldar un cable a tierra y en el pin de alarma y comenzó a trabajar en un circuito de constante a la tensión. Pensé que podía usar un regulador de 5v pero sólo tenía un regulador ajustable poniendo alrededor. Hice algunas matemáticas y mis valores proporcionan un voltaje ligeramente por debajo de los 5v. Yo ocupada vanamente un poco e intercambiar resistentes hasta que proporciona 5v necesitaba. Usé un condensador de 470uF en la entrada para suavizar la tensión. Con el condensador, la tensión sólo varió de 10.5v-10v. A continuación es el esquema del circuito que usé para mi salida de la alarma de la condición y una imagen de las partes juntas en un protoboard.
