Paso 2: Circuito de alimentación, controlador de LED circuito y cableado

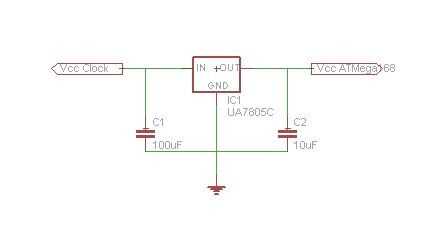

Si tuviera que conectar el microcontrolador directamente hasta el Vcc del reloj, soplarlo para arriba (bueno no realmente, pero ser inservible). Necesitaba acondicionar el voltaje y reducir a 5v. Usé un circuito regulador simple que utiliza sólo dos condensadores y un regulador de 5v. Fui al laboratorio de escuelas y encuentra un regulador de 5v en la pila de basura. He conectado el circuito y había probado hacia fuera. Proporcionó una 4.99v agradable y constante.

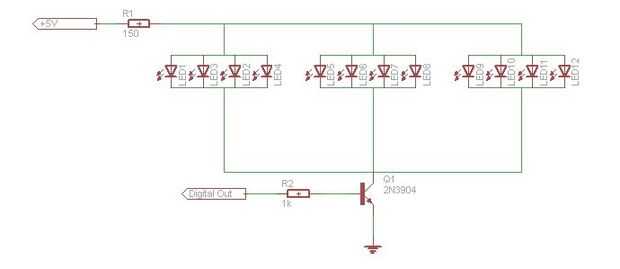

Circuito del conductor del LED
Dado que sólo puede ofrecer el ATMega168 de 16mA de la corriente a cada una de sus salidas digitales, es necesario un regulador de corriente para alimentar los LEDs. Encontré este circuito en el Arduino a foros y parece un circuito bastante común y sencillo. Para dirigir la luz de los LEDs, decidí usar un reflector de una linterna. La linterna que compré tenía tres orificios de tres LEDs. Me decidí a molerlos más grande y poner cuatro en cada orificio, lo que explica la forma en el circuito se dibuja.
Cableado

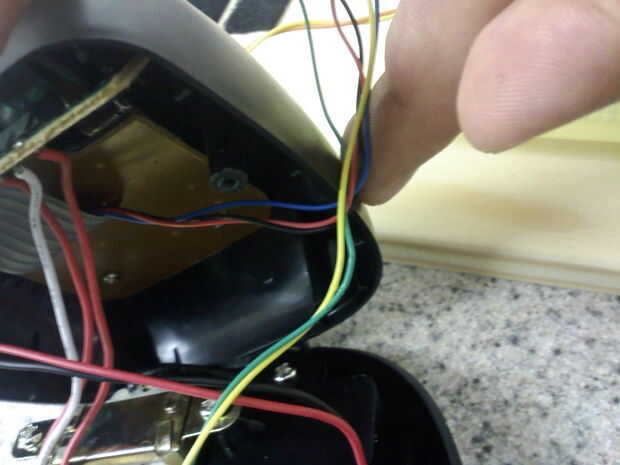

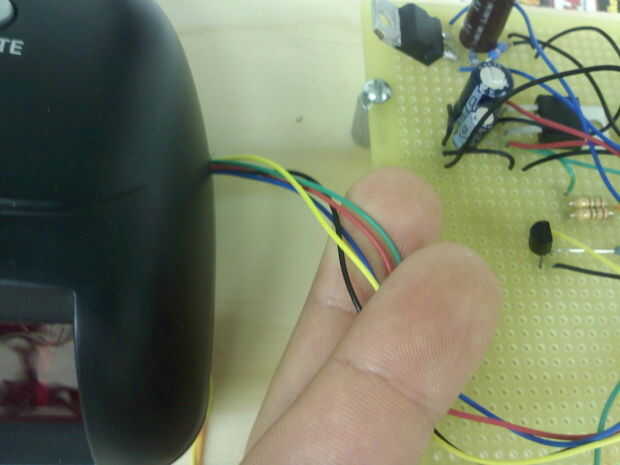

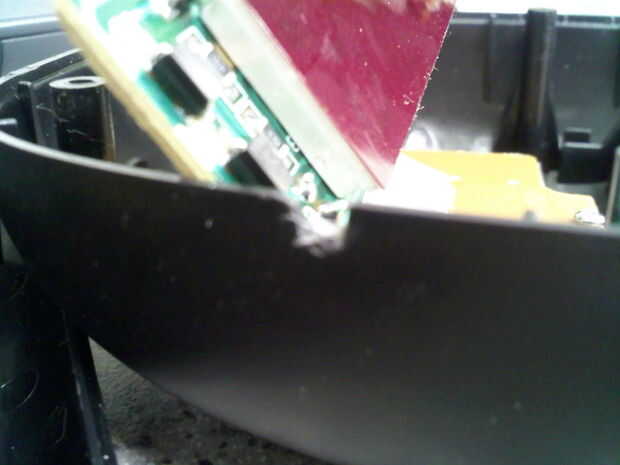

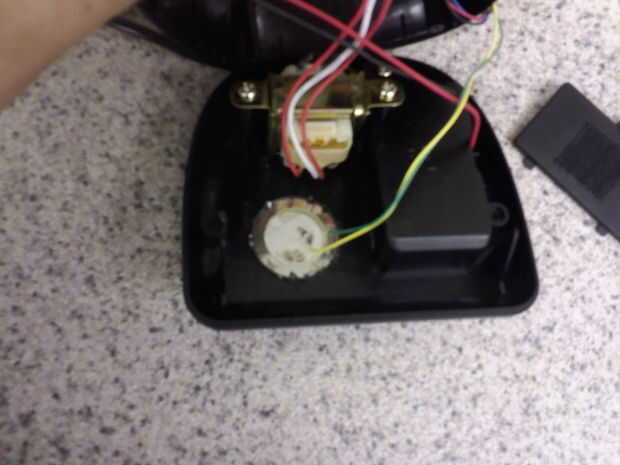

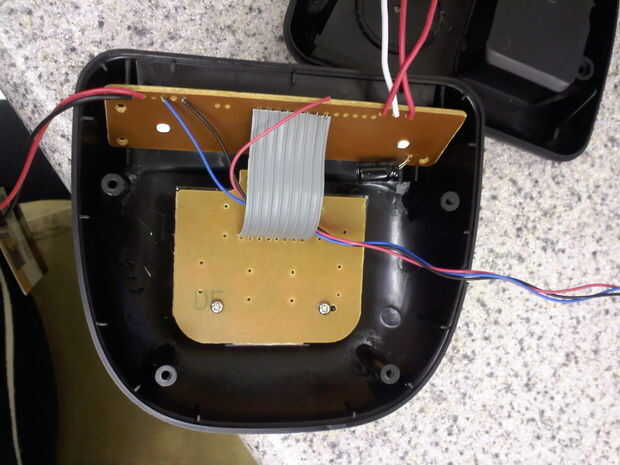

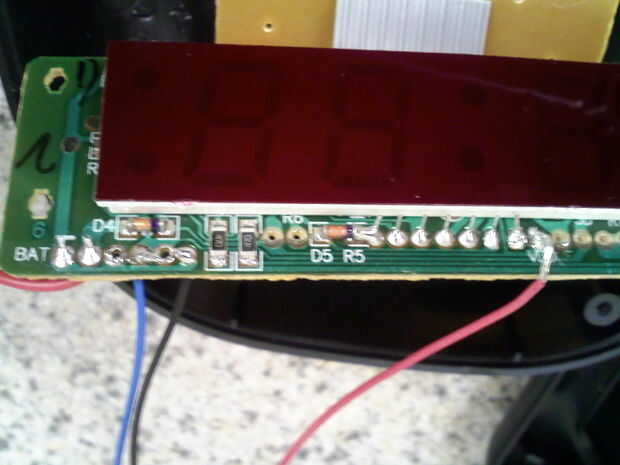

Una vez me di cuenta podría utilizar con éxito Vcc el reloj y la salida de alarma, decidí algunos hilos finos de la soldadura y del hilo de rosca hacia fuera a través de un agujero en el lado. También tuve la idea de agregar un loop en mi programa de microcontrolador para reproducir una canción en vez de la alarma original. Soldar dos cables más largos para el altavoz piezoeléctrico y ésos hacia fuera el lado de rosca. Usé algunas tijeras de alambre para cortar una pequeña muesca en la mitad superior del reloj y todo detrás atornilladas.
