Despertador LED Sunrise con alarma configurable canción (3 / 7 paso)

Paso 3: Conectar el ATMega168 y construir el prototipo

Enganchar hasta el ATMega168

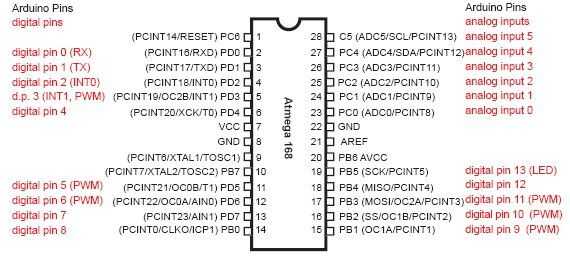

Hay sólo unos pernos que necesitan estar conectado para que el ATMega168 a ejecutar. He encontrado este pinout del ATMega168 en conexiones de http://www.moderndevice.com/Docs/RBBB_Instructions_05.pdf son los siguientes:

A Vcc
-Pin 1 a Vcc con un resistor de k 10.
-Pin 7 y el Pin 20 a Vcc
A la tierra
-Pin 8 y Pin 22 a tierra
-Pin 21 a tierra con un condensador electrolítico de .1uF
Entrada
-Pin 4 (pin Digital 2) está conectado a mi cable de alarma
Salida
-El pin 15 para el plomo negativo de altavoz piezoeléctrico
-El pin 16 a la entrada del circuito del controlador de LED
Reloj
-16 Mhz cristal - una pierna al Pin 9 la otra pierna al Pin 10

----Conexiones 11

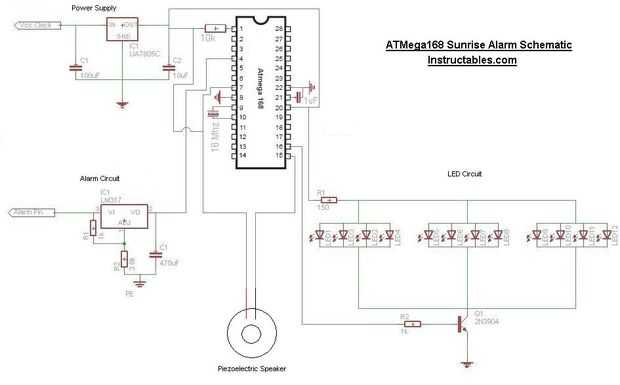

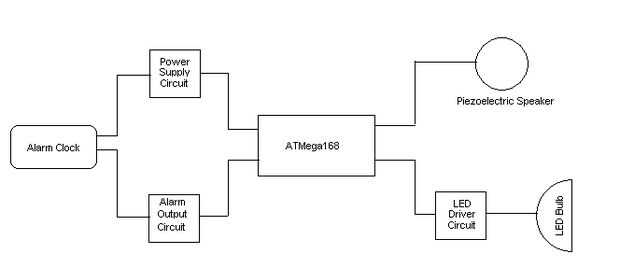

Nota: creo podría haber conectado algunos caps a las patas del cristal pero ya que mi programa no necesita un reloj altamente exacto, lo dejé como está. He usado pin digital entrada de la alarma al azar, cualquier otro pin digital debería funcionar. El altavoz piezoeléctrico y LEDs deben estar conectados a un Pin PWM Digital o no trabajan. También, no pude encontrar un buen modelo en águila para el modelo de 28 pin por lo que sólo MS pintado todos juntos :D Lo siento si parece confuso. Haga preguntas si usted necesita! Hice un diagrama de bloques para ayudar con la comprensión que todo lo que va o viene de.

El prototipo de construcción

---Partes lista---

Circuito de salida de alarma
-LM317T ajustable positivo regulador de voltaje (puede usar un regulador de 5v, tenía este uno)
k -1 resistencia de Ohm
-3.8 k Ohm Resistor
-Condensador electrolítico de 470uF

Fuente de alimentación
-Regulador de 5v UA7805C
-Condensador electrolítico de 100uF
-Condensador electrolítico de 10uF

Circuito del conductor del LED
-2N3904
-150 ohmios (puede experimentar con valores de resistencia superiores o inferiores dependiendo de tus LEDs)
k -1 resistencia de Ohm

Microcontrolador
-28 pines zócalo (opcional pero he reprogramado mi ATMega168 numerosas veces con mi Arduino)
-ATMega168
-Condensador electrolítico de .1uF
-16 MHz cristal
-10 k Ohm Resistor

Suministros diversos
-Prototipos Perf Board
-Tornillos y patas de mesa prototipos
-Alambre

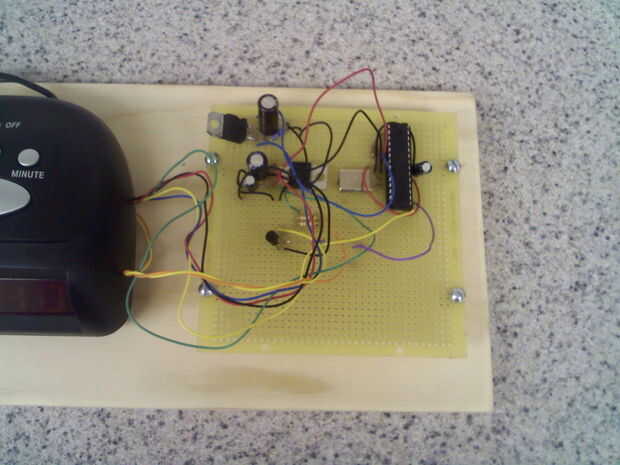

Cuando me prototipo mi circuito construí cada sección en un protoboard, probado y lo transfirió a la Junta de perf. Empecé con el circuito de salida de alarma y que funcionaba correctamente. Luego se trasladó a la parte de suministro de energía, entonces el controlador de LED y terminó con el circuito del microcontrolador. Pero, viendo que no tienes que probar el circuito y asegurarse de que los conceptos de trabajo, puesto que ya he hecho eso, sólo puede construir todo el circuito. Asegúrese de que obtener la tensión adecuada en los lugares correctos. 0V a la salida del circuito de salida de alarma cuando la alarma está apagada y 5v cuando está encendido. 5V en la salida del circuito de alimentación. No se peguen el ATMega168 en el zócalo aún, necesita ser programado.

Tengo pude utiliza un pequeño tablero de perf o mina corta pero decidí dejarlo solo. No es muy grande. Cuando el circuito ha sido el prototipo, puede iniciarse la construcción de la bombilla LED.
