Paso 2: Configuración del circuito

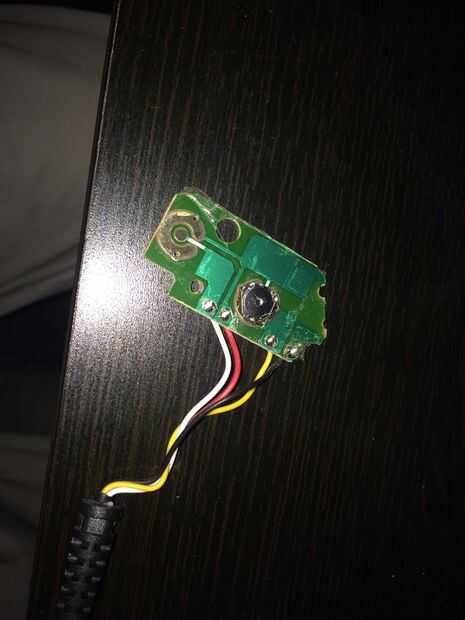

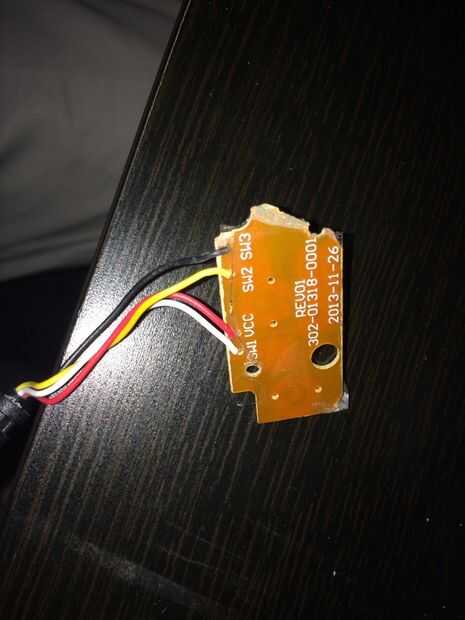

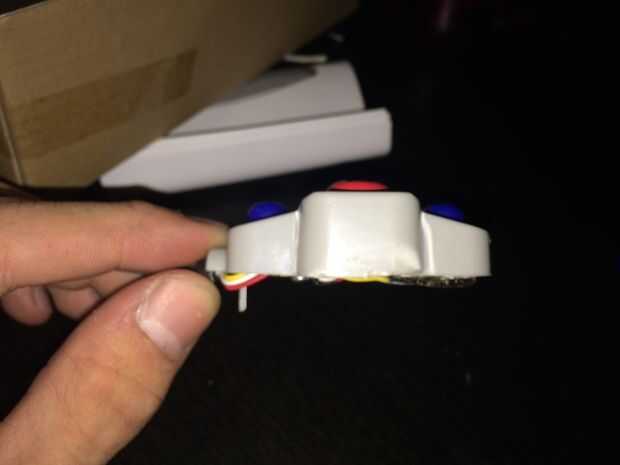

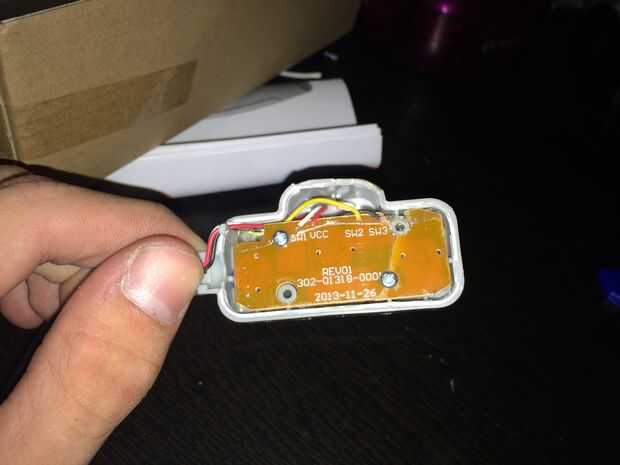

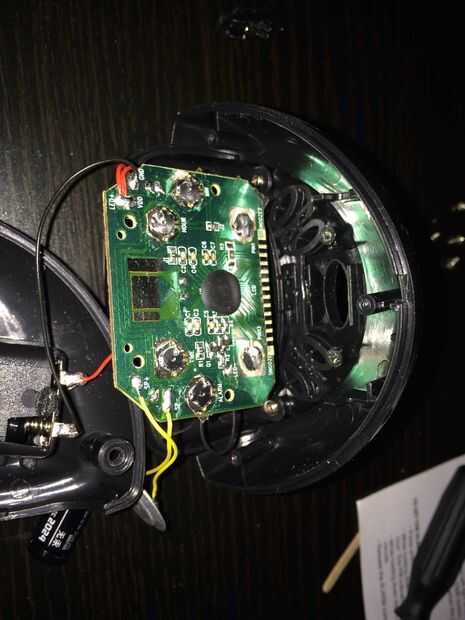

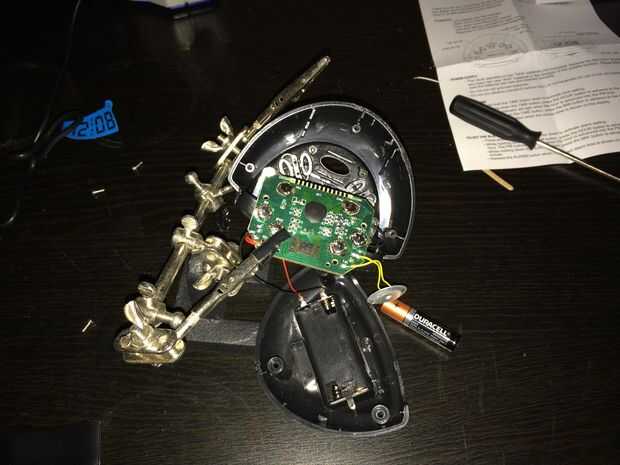

Está bien, así que para obtener los circuitos reales para arriba y correr que necesitamos primero acceder a placas de circuito impreso de ambos dispositivos. Entonces necesitamos utilizar nuestro multímetro para determinar que los cables se corresponden con qué botones en placa de circuito de la alarma, así como la placa de circuito para la pistola de agua. Entonces lo que tenemos que hacer es tomar los cables y desoldar de la placa. Una vez que se desoldar los cables podemos a resolver más que en su lugar. Entonces podemos tomarlas y hacer lo que tenemos con ellos.

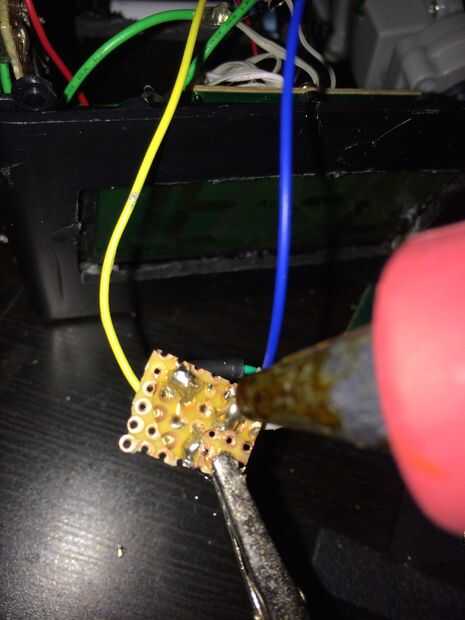

Lo que tenemos que hacer es mantener dos baterías conectadas por separado. De esa manera el arma tiene la misma cantidad de energía que fluye a la misma sin la interferencia de la alarma del reloj. Esto permitirá para que la duración de la batería a durar más tiempo y también permitir la pistola disparar su plena capacidad. En orden para poder hacer esto vamos a hacer uso de la NPN transistor. El transistor actúa como el interruptor de la alarma a la pistola. Cuando el poder se ejecuta desde la alarma, se activar el "pulsador" y permite a la corriente para fluir de VCC de la pistola a la tierra de la pistola, disparando así los chorros de agua.

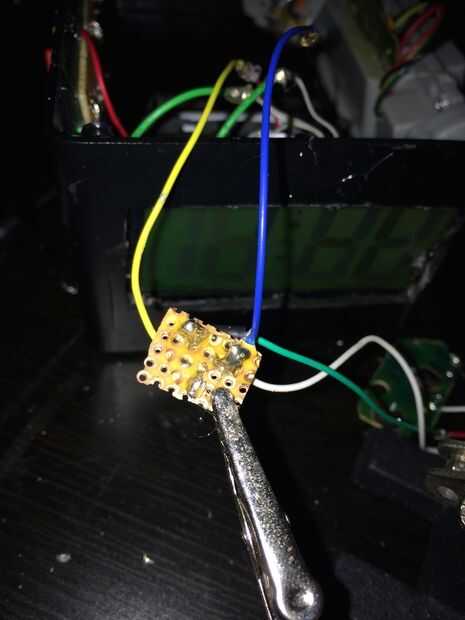

Un transistor NPN funciona por tener un "input" en el pasador de la puerta, que está en el centro. Cuando se aplica una pequeña cantidad de voltaje de la puerta se dedica y conecta el Collecter perno con el pin emisor. Los dos cables que se conectan a la bocina de la alarma son VCC y GND. Vamos a conectar el pin VCC, rojo, a la puerta en el transistor. Luego tome el alambre de tierra (de la alarma) y el cable amarillo (desde el interruptor de la pistola) y conectarlos al emisor en el transistor. Por último conectaremos VCC o roja en el interruptor de la pistola para el pin del colector en el transistor. Luego el circuito principal para la funcionalidad está todo hecho. Lo siguiente es cablear los botones de la alarma del reloj.
