Despertar en el lado derecho de la luz de la cama (3 / 7 paso)

Paso 3: La luz - electrónica y montaje Final de la luz

Materiales:

  • La tabla perf cortada desde el último paso
  • Un paquete de RGB LED de Super flujo (cinco luces por paquete)
  • Cerca de 2 pies de cable aislado (utilicé 23awg en negro, rojo, verde y azul)

Herramientas:

  • Soldadura y cautín

Montaje (parte 2 - electrónica):

Usted probablemente querrá tomar una mirada cuidadosa en las imágenes para una mejor idea de lo que estoy hablando en estas instrucciones:

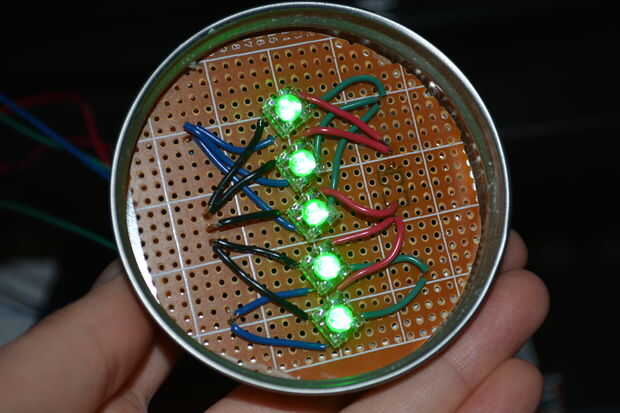

  1. Para que las esquinas con muescas están en la misma fila se alinean los cinco LEDs en el tablero de perf. Poner una longitud corta del alambre en el agujero con el cable de color apropiado a cada cable del LED y de la soldadura de las conexiones en la parte inferior.

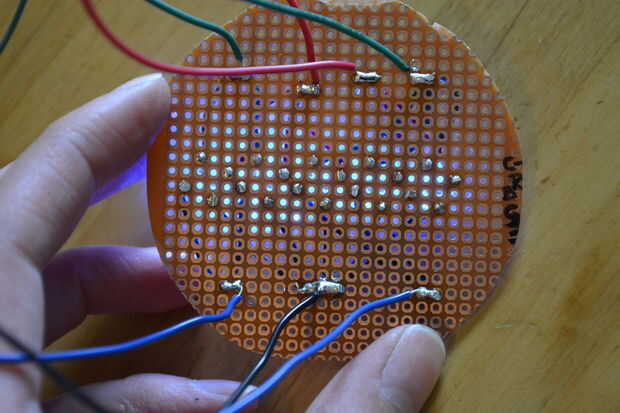

  2. Recoger los racimos de color como se muestra en la imagen. Me encontré con que un máximo de tres cables quepa cualquier un agujero en el tablero de perf compré. Estos grupos juntos en la parte inferior de la soldadura. En un agujero al lado de los grupos de cable, conecte un trozo largo de alambre (aproximadamente 4") y soldadura por lo que sale de la parte inferior. A continuación, utilice la soldadura para salvar este cable al grupo de alambre (ver imagen para lo que quiero decir).

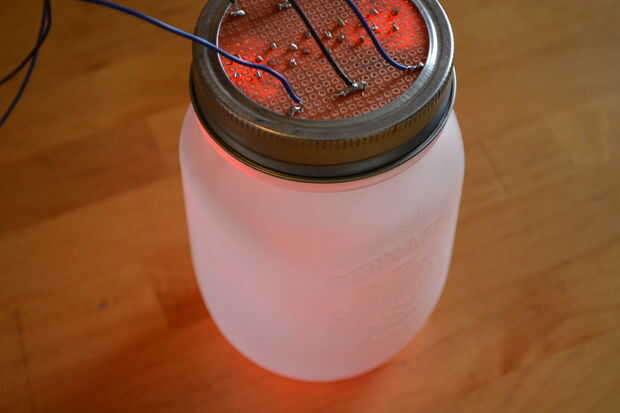

  3. Utilice el anillo mason jar para atornillar el tablero perf en el tarro de helado. El lado del LED de la perf-Junta en el tarro de masón y los cables salen de la parte superior.
  4. Pase los cables a través del orificio perforado en la parte superior del bloque de madera. El anillo mason jar debe encajar perfectamente en el agujero, usted puede pegar en si es perder.
