Paso 6: Juntándolo todo
Materiales:
- El bloque de madera preparado con tarro de masón de luz en la parte superior
- El sensor de temperatura instalados al aire libre (opcional)
- El sensor de la alfombra preparada
- El SBC con el programa instalado
- Un Sensor reflexivo de Phidgets 1103 IR 10 cm con accesorios de montaje
- Un cable del sensor de Phidgets 10 cm
- Phidgets 350 cm cable del sensor (si estás usando el sensor de temperatura. Si necesitas más longitud, usted necesitará hacer su propio cable de sensor)
Asamblea:

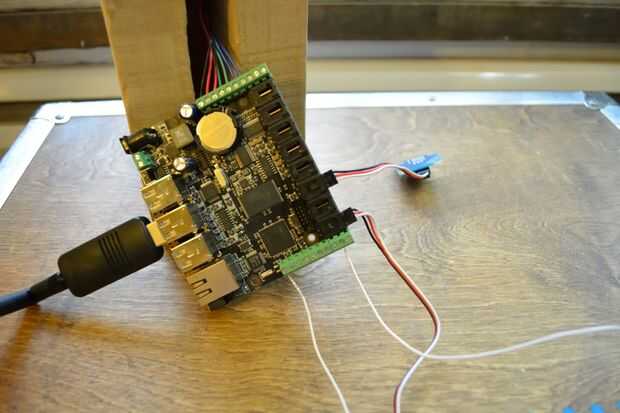

- Si está usando el sensor de temperatura, conecte un extremo del cable del sensor 350cm a la salida de la temperatura de la sonda de temperatura. Conecte el otro extremo a la entrada analógica 0 en el SBC.
- Usando el cable del sensor 10cm, coloque el sensor reflectante 3 entrada analógica en el SBC.
- Tira 0,1" del aislamiento de los cables del sensor de la alfombra. Conecte uno de los cables desde el sensor de alfombra para suelo de entrada digital (G) y la otra a entrada digital 7.

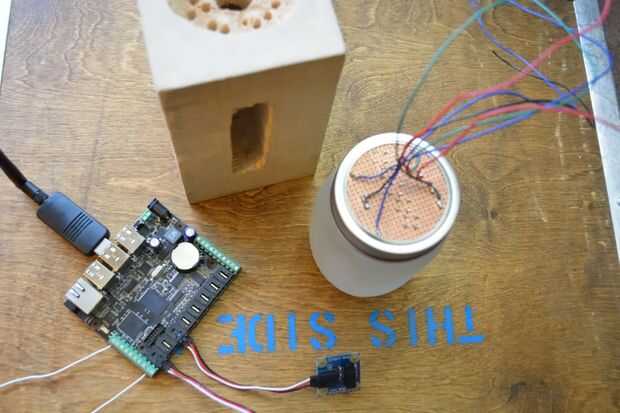

- Tira 0,1" del aislamiento de los cables provenientes de la lámpara. Conecte el cable negro a tierra (G) de la salida digital, conectar uno de los cables rojos a salidas digitales 0 y el otro a 1. Los alambres verdes entran 2 y 3. Los cables azules van a 4 y 5.

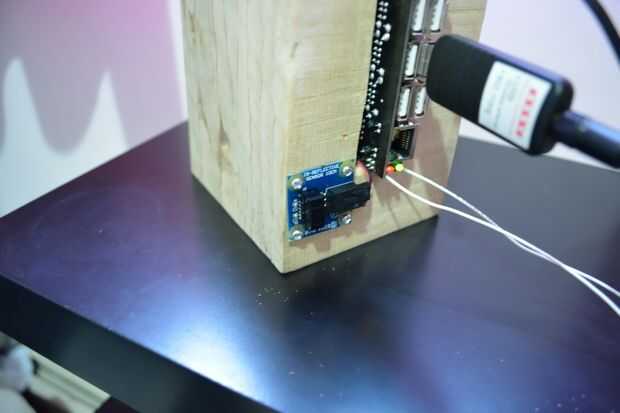

- Deslice el SBC en el orificio en forma de rectángulo. Asegúrelo en su lugar. El hardware de montaje, enrosque el sensor reflexivo de IR sobre el bloque de madera. Lo pongo en la parte posterior para que no obstruya la mirada de la madera.
- Asegúrese de que SBC está enchufado y en internet. Ir a la configuración web y ejecutar el programa de luz nocturna de la página del proyecto.
* Si cambias cualquiera de esto alrededor, es fácil entrar en el archivo "lighttemp.h" y poner en la entrada o salida esté con algo. *
