Debe servir bien para 2 dispositivos que usted necesita para tener comunicaciones seriales entre que tienen capacidad serial TTL.
Casi todas las tarjetas de prototipos populares tienen serie TTL, pero desafortunadamente, no todos corren con la misma tensión.
El dispositivo 5V es seguro y puede recibir datos de los 3, 3V dispositivo sin ningún problema en casi todos los casos.
El problema viene cuando tienes que enviar los datos a los 3, 3V dispositivo desde el dispositivo de 5V.
Esto también es útil para la conexión de la Pi a una serie USB TTL 5V cable - y podría ser el uso más popular para él!
Si usted ha visto mi 8 X 8 X 8 LED cubo instructable, usted puede haber notado hubo una preocupación por conectar la frambuesa Pi al cubo.
Ese problema es cambiando de nivel de TTL.
Los chips ATmega pueden tomar 3.3V TTL serial, porque 3.3V es todavía una "lógica 1" en el mundo de 5V.
Pero si queremos enviar datos hacia el Raspberry Pi, necesitamos cambio de nivel señal de 5V o a
golpe la entrada en la Raspberry Pi.

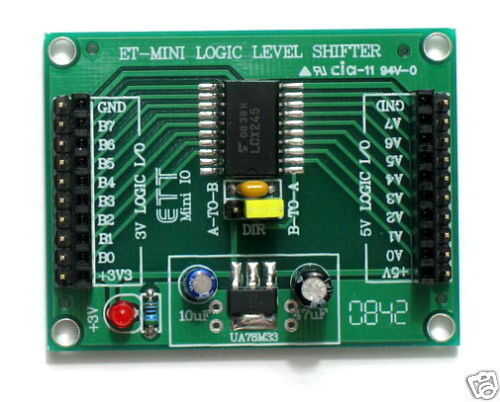

Así que me puse a buscar en comprar un desplazador de nivel TTL.
2 problemas. Como éste cuesta $15 después del envío y tiene mucho más que lo que necesito.
Casi todos los TTL nivel shifters que miraba eran 8 bits de ancho, y muchos eran bidireccionales.
Sólo necesito 1 bit, y sólo tiene que ser unidireccional
Entonces miré en mi cubo de piezas y pensaba "Debo ser capaz de construir sólo lo que necesito sin tener que gastar nada"
En la mayoría, esto le costará el precio de 2 a 3 resistencias. Utilizando la fórmula que puse aquí, debería poder gorronear resistencias desde casi cualquier lugar que va a hacer - no tienes que utilizar los valores de que uso como ejemplos. Sólo usar resistencias de 100 ohm porque tengo más de 4500 de ellos.
Este instructable debe realmente trabajar para más de 5V a 3.3V TTL Serial comunicación entre dispositivos.

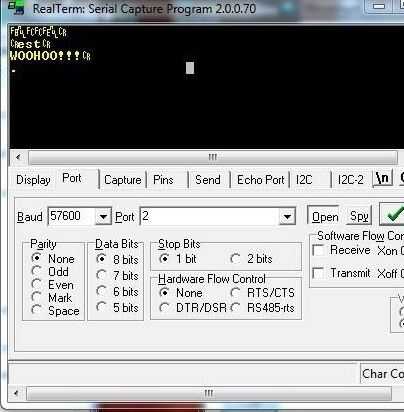

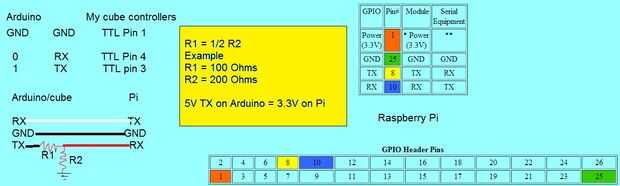

Por ejemplo, incluí los pines de Arduino, para que pueda ver que esto sería una gran manera de comunicarse de Arduino a Pi.
ADVERTENCIA: INTENTAR NADA DE ESTO SE HACE SIEMPRE BAJO SU PROPIO RIESGO. Lo digo sobre todo porque si usted consigue el RX y TX hacia atrás o alambre mal algo y enviar a 5V a 3.3V de entrada, puede dañar los 3.3V dispositivo.
Verifique todo y luego comprobarlo una vez más antes de encender. Dicho esto, vamos a continuar!
Si has visto mi instructable sobre el cargador de iPhone/iPod/iPad más simple circuito, sabes que me gusta romper cosas hasta el más simple de términos. Bueno, aquí es. 3.3 es 2/3 de 5. Así que si tenemos 5V, entonces tenemos que 2/3 de eso.
En este circuito R1 está ligada a la señal de 5V. R2 es 2 resistencias R1, o una resistencia de 2 X el valor de R1.
Así que si tienes un montón de resistencias de 100 ohmios (o apenas sobre cualquier otro valor, siempre y cuando son iguales) pone uno en la señal de 5V, luego poner los otros 2 en serie desde ese punto a la tierra. La Unión de R1 y R2 será 2/3 de 5V o 3.3V. Simple.
