Paso 11: Construcción: los soportes, pernos y engranajes
a. tener dos rectángulos separados con un semicírculo de radio 1.5" corte en cada uno y luego combinándolas con las tiras de metal con agujeros perforados a través de tornillo en.
b. tener un solo rectángulo con un círculo de radio de corte de 1.5".
2. corte 7/16 varillas de diámetro en 8 pernos de 2". Estos serán mantener los engranajes en su lugar con sus llaves y permitirles girar sin caerse.

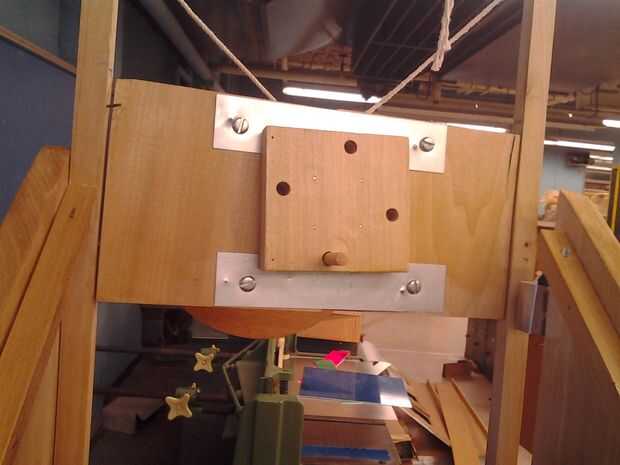

3. construir 2 monturas cuadradas (para ambos engranajes) de 4" por 4". Estos cuadrados y los engranajes necesitan agujeros uniformemente espaciados para los pernos! También con 4 orificios deben ser lo suficiente para que el tubo del tornillo y el tubo conectado a la rueda de la manivela pueden caber [círculo interior Plaza].
r. habíamos uniformemente los agujeros en nuestros engranajes ya, y así nos alineados sólo agujeros de nuestras monturas cuadradas.
b. Si no, intentar el Monte cuadrado del centro con el centro de la marcha. Necesitan ser centro que correcto movimiento circular mientras se hace girar.

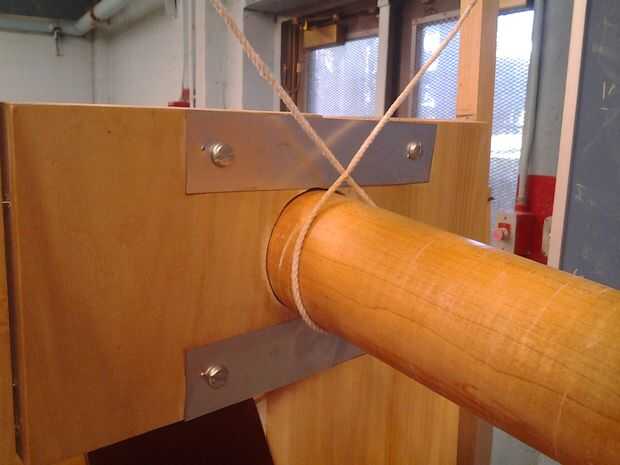

4. clavo uno de estos cuadrados se monta en el cilindro de accionamiento de 3". Coloque este cilindro dentro de la montura rectangular.
5. trate de girar el cilindro de impulsión. Si se mueve suavemente luego buen trabajo! Ahora puede conectar uno de los engranajes con el Monte cuadrado con 4 pernos. Si no, puede que necesite de la arena por el círculo de la base y el cilindro.
