Despliegue de texto de Colorduino: Mas personajes! (2 / 5 paso)

Paso 2: Cableado del Colorduino

El siguiente paso es subir el código adjunto a la colorduino. Ya sea para hacer esto usted puede usar un adaptador FTDI u otro arduino. Desde que se rompió mi Adaptador FTDI solía mi arduino para subir el código. Esto es bueno si usted quiere poner un chip Atmega328 en un protoboard y poder programarlo. Este método sólo funciona si tienes un arduino con un chip reemplazable.

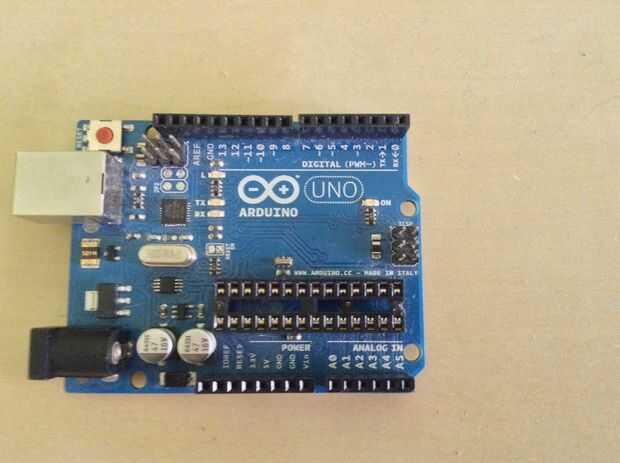

1. primer paso para usar arduino como programador de FTDI es sacar el Chip Atmega328
2. Conecte los cables en la siguiente tabla de las conexiones de perno
3. cambio de tipo de la Junta en el IDE de Arduino a: Arduino Duemilanove
4. cambiar a puerto serial correspondiente

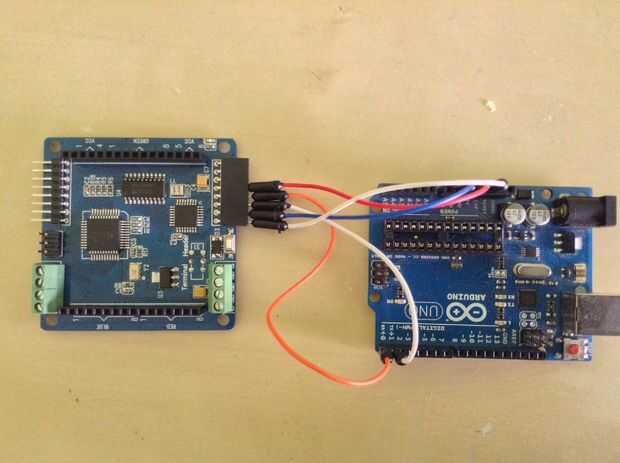

Conexiones de perno
=============

Colorduino || Arduino

DTR -> Reset
GND -> GND
TXD -> Pin 1
RXD -> Pin 0
-> VDD + 5v

============
