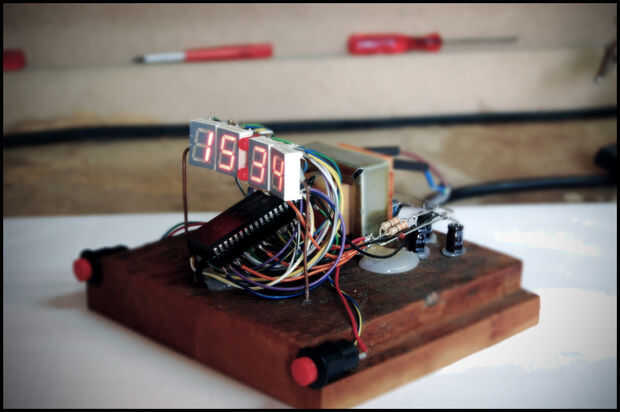

Estilo despojado. = D
No puedo realmente hacer un instructivo paso a paso para esto ahora. Pero si usted quiere hacer un reloj como este, algunos detalles a continuación.
Este reloj está preparado para funcionar con 230 v ~ 50Hz. En mi caso, tengo una alarma, pero el IC le permiten a uno. Puedes leer la ficha técnica para más información, pero esto es un IC muy simple.
También, puede configurar el IC para trabajar a 12h en vez de 24 h! =)

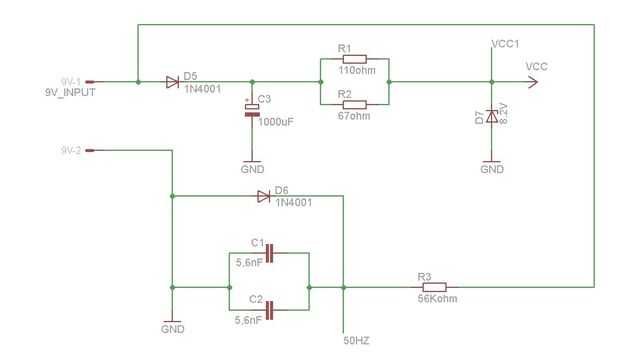

Fuente esquemas:
La entrada de 9V es la salida del transformador.
El "alambre" de 50Hz se conecta a LM8361 Pin 35. Este pin Lee lo 50Hz de la red para contar el tiempo
IC:
Cada Pin del IC tienen un pequeño texto que muestra dónde conectar el pin.
VCC1 todos conecta a alimentación VCC1
FSET conecta con 1 botón de "Ajuste rápido de tiempo"
SSET es para "Slow Time SET"
D1 y D3 no es necesario conectar todos los pines al IC porque algunos de los segmentos no es necesario encender o están siempre en

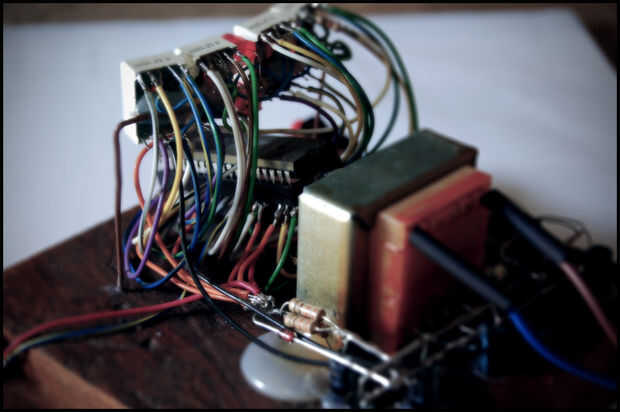

Entonces usted necesita imaginación y disponer los componentes, soldar los cables a él.
Si lo prefiere, puede hacer un PCB y un caso para él.
Más preguntas, por favor pregunte.
Lo siento mi ingles = D
