Paso 3: LED intermitente parte

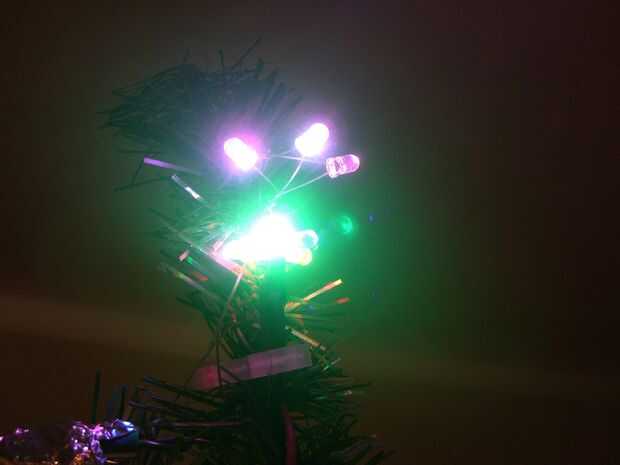

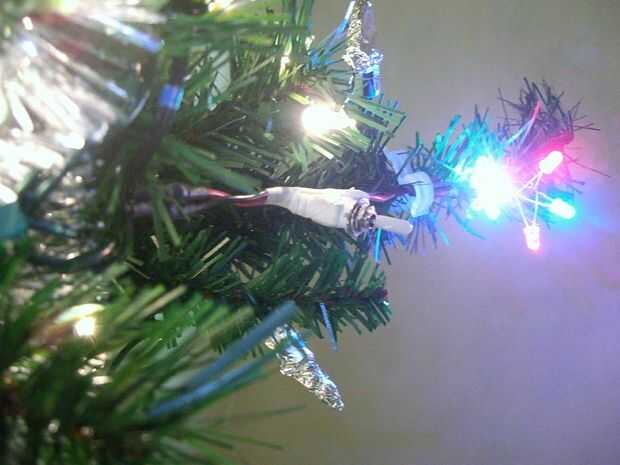

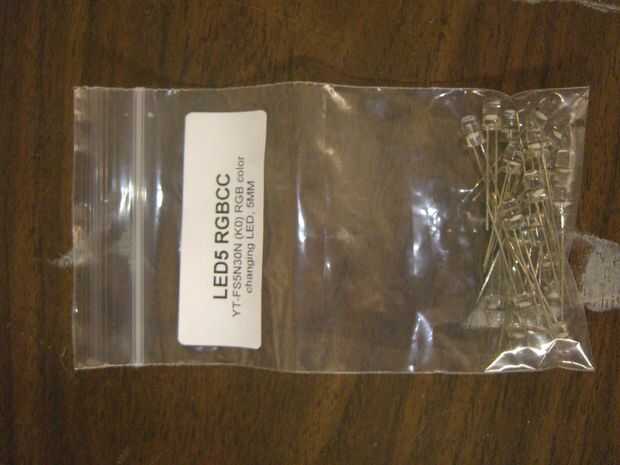

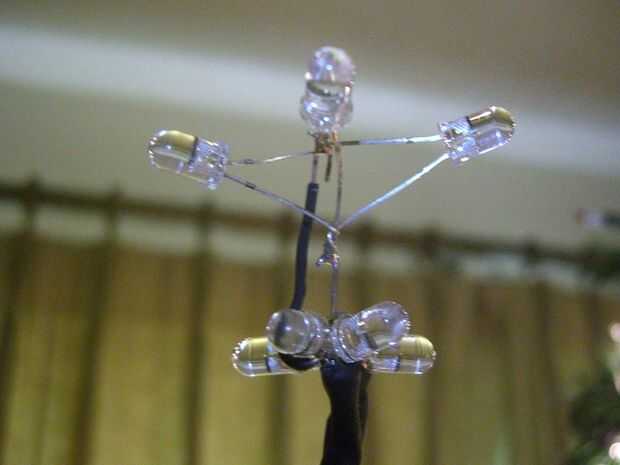

OK, para la parte del LED, básicamente basta con soldar todas las patas de los LEDs juntas, ánodo al ánodo y el cátodo a cátodo. Si no sabes qué ánodo / cátodo es, no te preocupes porque la mayoría LEDs tienen lugar un poco plana en el lado. A soldar todos los cables más cercanos a la plana entre sí y todos los cables cerca de la pieza redonda juntos. Si tuya no tiene partes planas, una pata del LED será más larga que la otra, y puede soldar el longs a longs cortos para cortos, etc.. Intente configurar en un patrón radial, beccause desea su LED a destellar en todas las direcciones para el efecto máximo. Tratar de utilizar como gran parte de las patas del LED como sea posible para que pueda doblar y colocar en su posición. Una de las cosas que habría hecho diferente fue que (si te fijas en la foto 1 que vemos) la parte inferior LED demasiado juntos y terminó añadiendo tres más al final para conseguir más luz. IMPORTANTE: Asegúrese de que ningún cable suelto o cualquier cosa metálica está tocando los ánodos a los cátodos antes de aplicar energía; Asegúrese con un multímetro.

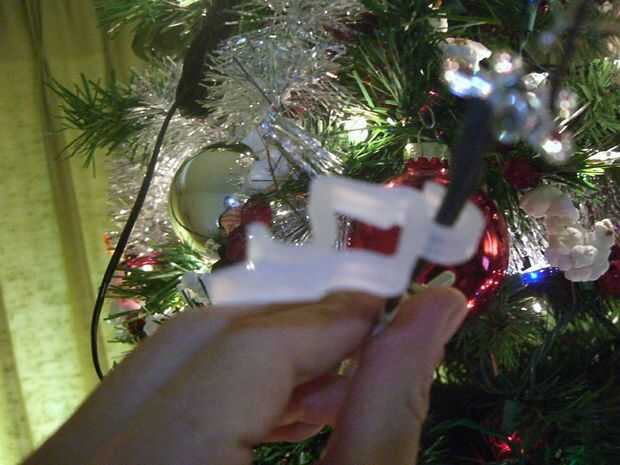

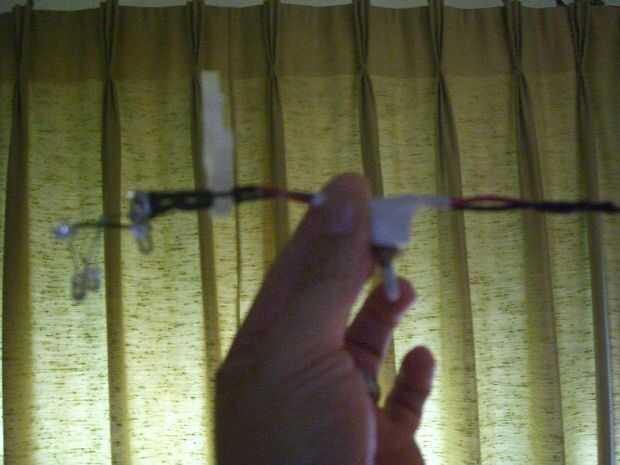

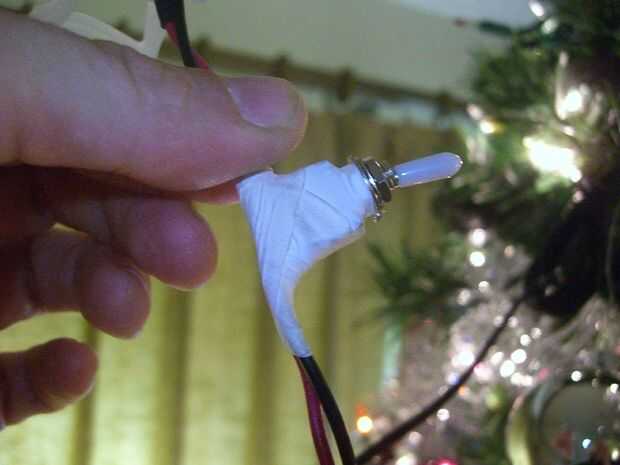

Ahora para la base de los LEDs, utilicé algunos rojo y cable 12 AWG negro que me ha gustado porque es rigidez le daría diáfana, pero puede usar casi cualquier tipo de cable de conexión eléctrica que tienes alrededor de la casa. Cortar 3 tiras de alambre: 2 rojos y 1 negro. Que los dos cables rojos cerca de 3 pulgadas de largo y negra cerca de 6 pulgadas de largo. La soldadura de uno de tus hilos rojos a cada lado del conmutador, mantener los cables en una línea bien lisos. He utilizado del encogimiento del calor de mis conexiones, pero es totalmente opcional y cinta eléctrica funcionaría muy bien. El cátodo es el terminal negativo (-) y el ánodo (+) es el polo positivo; enganchar las partes redondas de los LEDs de los pos(+) y los planos para el neg(-). Soldar un cable rojo desde su interruptor a los ánodos de la pos(+) de sus LEDs, observando cómo desea su interruptor orientado. Luego de la soldadura de un negro al lado de cátodos neg(-) de sus LEDs, asegurándose de que mantenga los cables juntos y en una buena recta. Así que si lo has hecho bien, ahora debe tener un montón de LEDs en la parte superior, con 2 cables comng hacia fuera, un interruptor en los cables de mediados y 2 en la parte inferior, uno rojo y uno negro. Cinta aislante de uso y / o calor se encogen para hacer el conjunto agradable y limpia.

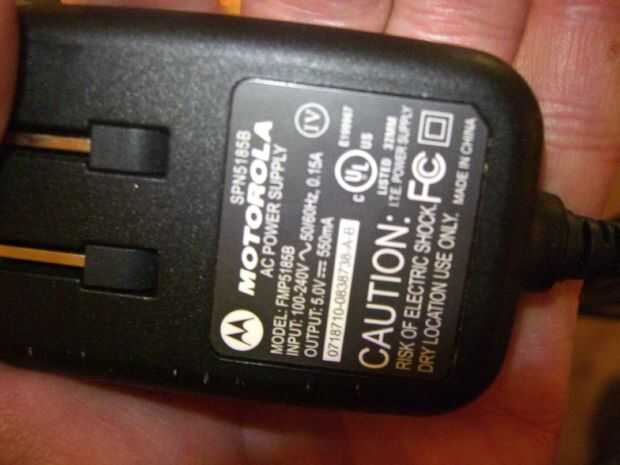

Esta es la parte más peligrosa porque estamos tratando con la electricidad y la electricidad es peligrosa! Si no tienes conocimientos básicos de electricidad puede que desee utilizar sólo baterías. Hagas lo que hagas, no pongas más de 5 voltios a través de los terminales pos(+) y neg(-), o los LEDs va a generar calor, quemar o provocar un incendio! No soy responsable de situaciones causadas por modificaciones en este instructable. Que se dice, utilizar un cargador de teléfono celular tenía ahí la casa de un viejo teléfono que había muerto una muerte horrible. Es un motorola 5V @ .550mA salida, como se puede ver en la foto 7. Elegido para su peso ligero, su gama de voltaje y su aparente ausencia total de uso alrededor de la casa. Normalmente en estas fuentes de alimentación, usted verá 2 cables que salen, y si tienes suerte, uno de los cables tiene una línea o rociada sobre él. Por lo general el cable con la línea o tablero es el pos(+) terminal. Con el cargador desenchufado, cortar la vieja toma de teléfono y luego retire y tira de los cables. Luego, con el cargador enchufado, verifique con un voltímetro y nota sus terminales pos(+) y neg(-), teniendo cuidado de no toquen los cables mientras está conectado. En este punto sería una buena idea para este chico hasta su LED para asegurarse de que todo está funcionando. Una vez has enganchado para arriba y lo prendia, nota cualquier LED que no es la iluminación Estos probablemente están instalados al revés y deben ser eliminados o sustituidos. Si todos sus LEDs no son la iluminación, probablemente tienes un corto en el pos(+) y neg(-) terminales, una mala soldadura de punto, o la fuente de alimentación está conectada al revés. Resolución de problemas según sea necesario. Una vez que todos los trabajadores, seguir adelante y las conexiones a la fuente de alimentación de la soldadura, y listo.
