Paso 3: Cableado como para utilizar la nueva configuración
PWM pins en Sbase entrega 3.3v o algo así y se considera + con respecto al cableado.
Nota: te recomiendo que uses cables fácilmente reconocible al hacer eléctricos y cosas electornical. Como rojo para energía / + / vin y negro para -/ GND.
Como para poder expansor

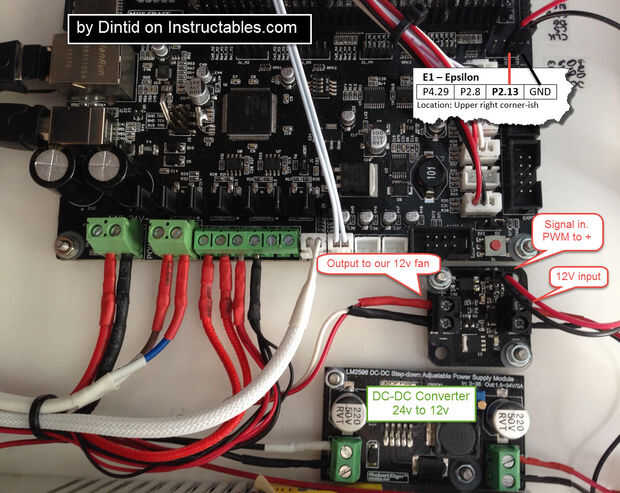

Ahora simplemente conecte su cable rojo dupont a PWM P2.13 y conducirlo hasta la señal de control + en la expansión de energía. Lo mismo para el cable negro de tierra.
Entrada de CC
Yo uso un pequeño convertidor DC-DC de 12v 3amp que he configurado para dar salida de 12v. Llamo a los cables de + y gnd a los ampliadores de la potencia de entrada + y - respectivamente
Nota: Uso un convertidor con mas amperaje de lo que usted desea. Muchos por ahí son mucho menores que esta versión de 3amp.
Nota: si vas a utilizar el mismo voltaje que tengas en tu sistema en general: lo se usar PowerExpander como un tipo de Mosfet para agregar un dispositivo extra, simplemente omitir el convertidor DC-DC.
Salida de la C.C.
Ahora simplemente dibujar líneas de +-salida para el ventilador. Te recomiendo que hagas una medición con el multímetro mientras se ajusta la velocidad de salida en el ventilador.
Prensa cables
En lugar de sólo torcer los cables, te recomiendo buscar a algún tipo de pin para terminarlo con en su lugar. Sobre todo apenas utilizo el masculino dupons perno que se puede comprar muy barato, para estos hilos finos. Luego poner algún termo retráctil que cubre el metal expuesto.
Utilice unas pinzas grandes para mis hilos más grandes, pero no sé el nombre de esos, que comprarlos localmente.
¡Que te diviertas!
Ahora configurar todo, y cada vez que el controlador inicia el ventilador, que va a activar la PowerExpander, se alimenta a los fans con 12v en vez de nuestra normal 24v :)
