Paso 2: Construir la caja y comenzar su diseño.
A continuación, coloque las piezas libremente en la lata Altoids para tener una idea de donde quieres montar. Mi diseño más o menos sigue el esquema y limita el número de cables de puente necesario para hacer las conexiones. Estoy seguro que hay mejores diseños pero lo que se ve bastante bien a mi me funciono así que no dude en copiar.
Desde el principio había planeado sobre FET se emperna a la tapa para que la tapa podría actuar como un disipador de calor, pero esto resultó para ser innecesario. Hay apenas suficiente espacio en el tablero de perf y una toma de corriente, y ya que no calientan en absoluto, ninguna caja adicional se requiere.

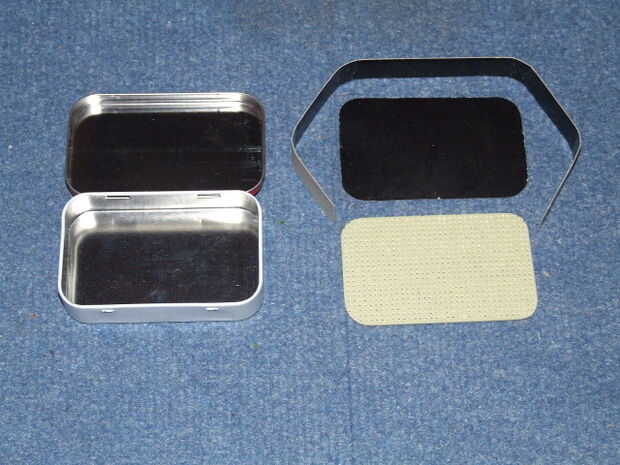

Deberá aislar el metal puede desde el circuito cortando un cartón delgado para cubrir la parte inferior, tapa y lados. "Meneo-sala" mencionada arriba es dejar espacio para los lados de la cartulina. Más tarde te Monte la cartulina con cinta de pegar, pero para dejar ahora el cartón hacia fuera mientras que taladra los agujeros en la lata.
Los cables de salida sale de un agujero de 5/16" en el lado izquierdo, y en este agujero cabrá un ojal de goma de 1/4". Comience con poco e ir poco a poco hasta en tamaño con los pedacitos de taladro, el metal es fino y suave y fácilmente. Quitar el flash con un poco de avellanado, si tienes uno, o una broca más grande trenzado con los dedos. Use algo redondo y duro, como el extremo del eje de una gran broca o punta de un pequeño martillo de bola, para aplanar los agujeros después de la perforación. No olvide dejar espacio para la tapa que sobresale por los lados de 1/4" o algo así.

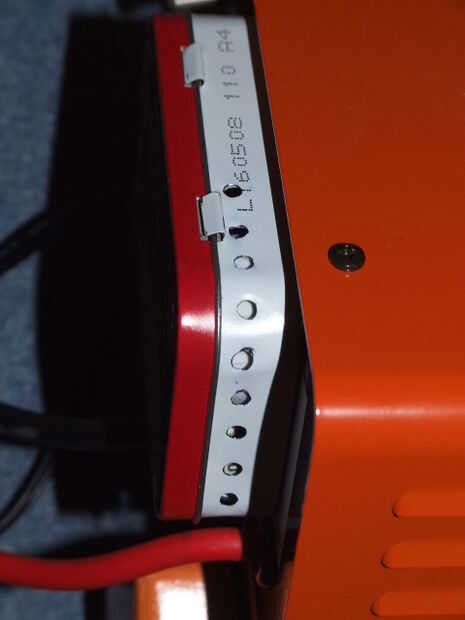

Los orificios de ventilación en el lado derecho son 1/8" diam y espacian aproximadamente 1/2" de distancia. Un punzón ayuda mucho aquí pero también funciona un clavo para perforar el metal un poco para apuntar mejor el taladro. Taladré un agujero en la tapa para el LED para que pueda ver cuando la tapa esté cerrada. Usted puede hacer lo mismo pero vas a tener que medir con cuidado dónde se va después que decida dónde poner el LED en su diseño. Mina muy bien equipado interior L1. Deberás también perforar un agujero en el forro de cartón de la tapa el LED Brille a través.

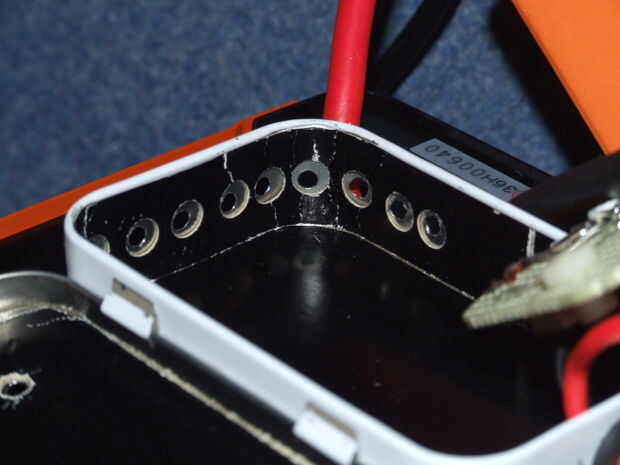

Coloque el lado del cartón tira en el poder y bordada en cinta en su lugar, a continuación, utilice un lápiz para marcar los agujeros de fuera de la lata. Utilice un agujeros de golpe a golpe de agujero en el cartón exactamente sobre las marcas realizadas.
Si decides montar la lata en la parte posterior del cargador necesitará perforar cuatro agujeros más en la parte inferior de cualquier hardware de fijación que desea utilizar (yo usé remaches pop). También puede hacer que el circuito separado de su cargador pero tendrás que añadir cables y algunos clips para sujetar el circuito a la batería. La lista de componentes muestra algunas partes de clip que utilicé, pero usted puede preferir más grandes. Los cables deben hacerse de por lo menos 16 ga alambre flexible, más grueso si lo puede conseguir y lo más corto posible cómodamente evitar pérdidas en la batería. Incluso si va a cablear el circuito en el cargador es una buena idea hacer temporal conduce con clips por lo que puede depurar el circuito antes de fijar permanentemente lo.
Una vez que los agujeros son perforados puede cinta de pegar los pedazos de tira y la tapa de cartón en lugar y montar la arandela. Por ahora, no tape la pieza inferior, sólo usarlo como aislante que construir y solucionar problemas de su circuito. Esto le permitirá al remache pop la lata en el cargador cuando llegue el momento y luego puede cinta la cartulina en forma permanente sobre los remaches pop. Si no desea montar su puede en su cargador es OK para seguir adelante y cinta adhesiva en la pieza del fondo.
