Paso 3: Construir su circuito.

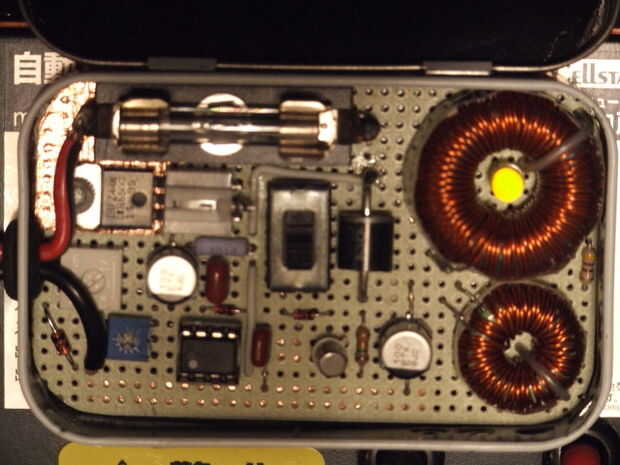

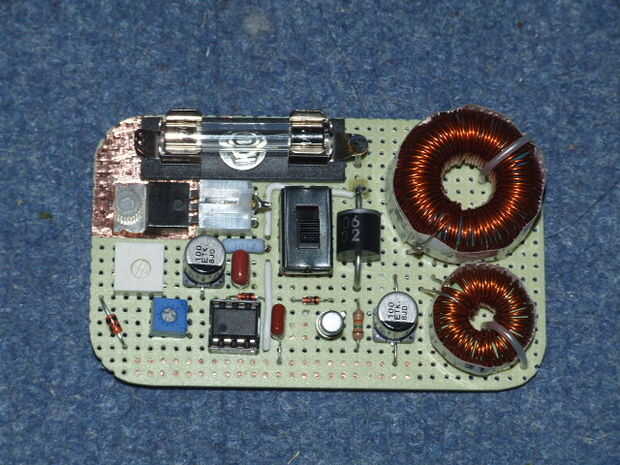

Es importante utilizar un soldador de buena calidad con una punta fina y buena soldadura 60/40 como se pone un poco estrecho, especialmente alrededor de la toma de 555 chip. Definitivamente utilizar un zócalo para el chip como fácilmente puede recalentar el chip durante la instalación y solución de problemas. Alicates de punta de aguja pequeña ayudarán con manipulación de los cables y sosteniendo en su lugar para soldar.
Usé piezas de SMT para las tapas de los electrolíticas porque eran las tapas de ESR baja más pequeñas que pude encontrar. Si utilizas el mismo su propio conduce a las almohadillas de soldadura y conéctelos encima como si fueran componentes discretos normales prestando atención a la polaridad (ver esquema).
Una vez que sepa exactamente dónde colocarlo, pegue la toma de FET a la perf-junta con pegamento CA. Usé un nylon perno a perno de la FET abajo pero siempre y cuando la ficha está aislada del resto del circuito hará cualquier perno pequeño.

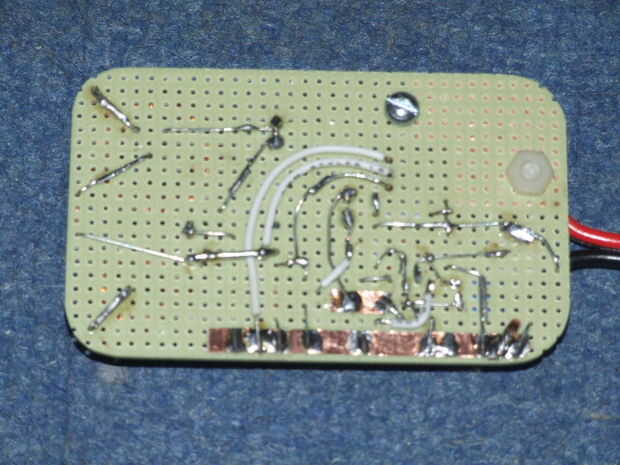

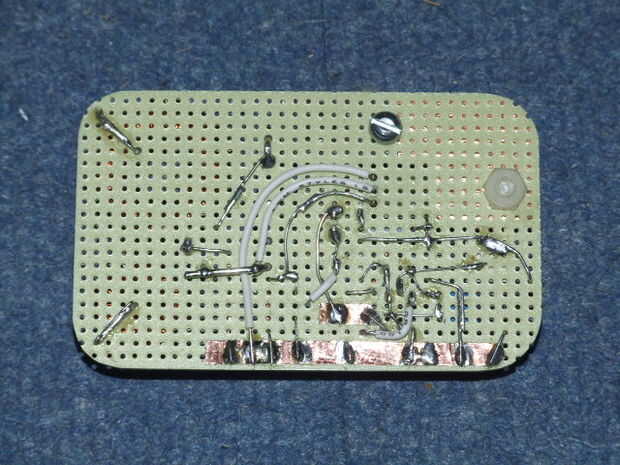

También se utiliza una tira de hoja de cobre adhesiva, corte de 6" hoja de ancho, a lo largo del borde inferior de un autobús de la tierra. Digikey vende las hojas por los pies y es algo maravilloso que puede ser utilizado para hacer planos de tierra, escudos RFI, disipadores de calor y muchos otros usos. Mi esposa goza de fabricación de artículos de vidrio y los rollos de lámina de cobre que utiliza también son perfectos para esta tarea. Prácticamente puede hacer tus propios circuitos "impresos" con estos rollos, sin los pasos de grabado, si quieres, pero no es necesario con este circuito.
