Paso 1: Recolección de escáner
Por el momento, la parte más fundamental del proyecto es la barra de luces RGB escáner. Usted debe poder conseguir uno (o un montón) gratis en Craigslist o Freecycle, o usted podría comprar alguno barato en una tienda de segunda mano. Algunos escáneres contienen barras de iluminación fluorescentes, y mientras estos funcionará para una luz de teclado, no proporcionará el efecto arco iris liso codiciado. Por lo tanto, ellos no se cubrirán en este Instructable.

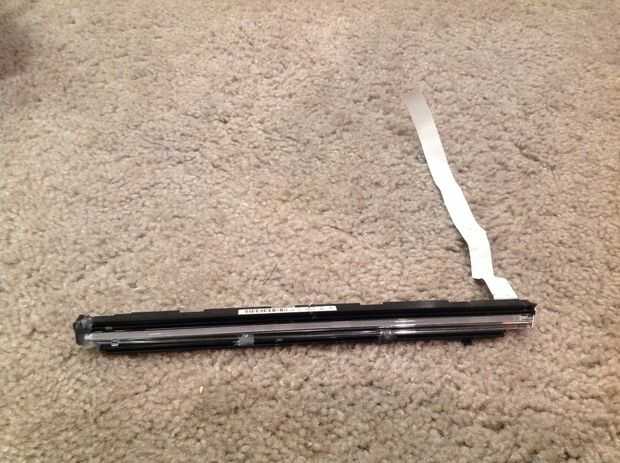

Si el escáner adecuado, puede desmontarlo para revelar el largo RGB luz de la barra con la lente de plástico. Debe tener un cable de cinta conectado. Utilizando un paquete de baterías AA 3V, probe los terminales del cable de cinta hasta encontrar uno que hace que un color de luz. Mi LED era ánodo común, todos los colores comparten un terminal positivo. En algún lugar escuché que el terminal común suele ser el rastro de la izquierda o derecha en el cable de cinta, así que podría empezar allí mediante la aplicación de la batería positiva o negativa (si el LED se convierte en cátodo común) y luego prueba los otros contactos. Si no encuentras una en el primer intento, no te preocupes, estos pequeños voltajes reversos no deberían dañar el LED RGB.

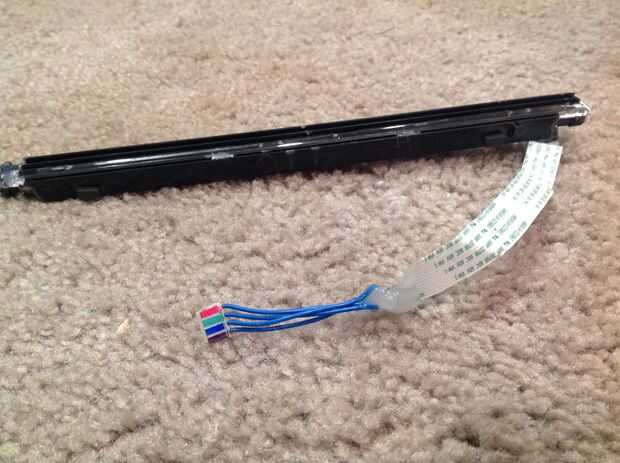

Una vez que haya determinado qué colores y terminales comunes corresponden a los contactos en el cable de cinta, soldar los cables (no tienen que ser de diferentes colores) en cada terminal, observando que los llevan donde y sellar el lío para arriba con pegamento caliente. Esto evitará que las frágiles huellas de romper más tarde. Añadí un jefe del pin hembra y color-coded de los pasadores con marcadores permanentes para permitir una identificación más fácil.
Noté en mi barra de luz que los LED es en realidad sólo en un extremo - la lente plástica distribuye la luz uniformemente un poco a lo largo de la anchura de la barra, elmininating la necesidad de múltiples LEDs. Que encontré muy interesante.
