Paso 4: grabado
Una vez que entienda el circuito (más o menos), es tiempo para grabar la placa del circuito. Utiliza la transferencia de toner método para grabar mi pedazo de reciclado revestido de cobre, pero existen otros métodos, incluyendo el método foto-resist y simplemente usando un marcador permanente para dibujar el circuito en la placa.

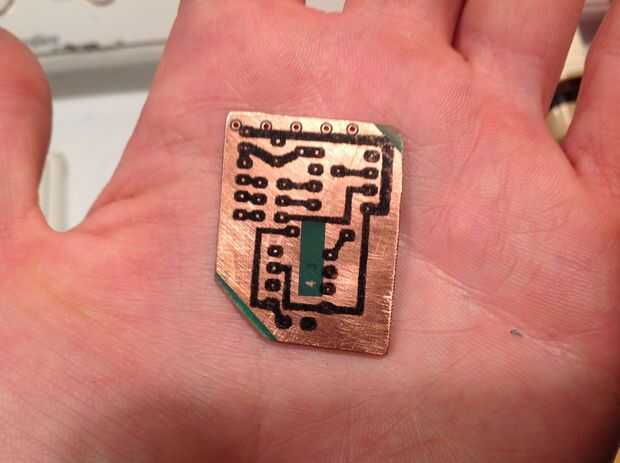

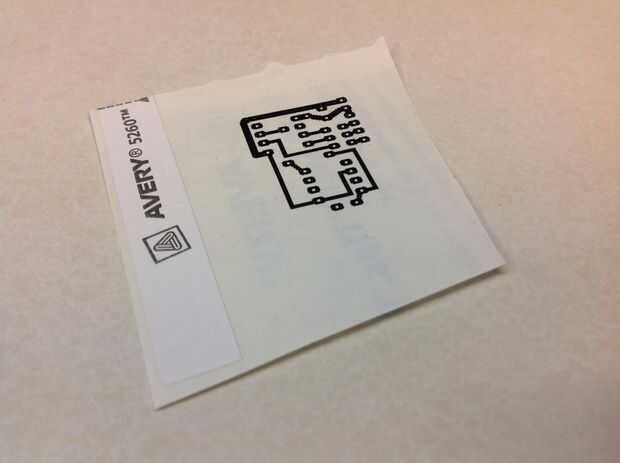

Para grabar la Junta, primero hacer que la capa que resiste el ácido dibujando los rastros de circuito en pintura o en un programa de diseño de PCB dedicado. He hecho mía en pintura solo transfiriendo el esquema en rutas reales de rastros, con el espaciamiento correcto de los componentes (véase el cuadro por ejemplo). Si elige el método de transferencia de toner, imprimir esto del lado cerosa de algún adhesivo papel utilizando una impresora láser (inyección de tinta no funciona) en la posición más alta de densidad de toner - este se encuentra en las preferencias de la impresora, que pueden ser en línea. Tuve que ajustar el tamaño por ciento que mi foto impresa en conseguir el componente correcto espaciado. Después de que ha impreso, compruebe que las patillas del componente se alinean con las almohadillas de calientan de la plancha de ropa a un fuego medio-alto. Mientras calienta, limpiar la placa con acetona y fijar el papel en la parte superior. Sostiene el papel firmemente para que no roce, presione suavemente la plancha sobre la superficie. Hacer unos cuantos pases, presionando fuertemente. Después de un par de minutos, coloque la plancha a un lado para enfriar y empapar la Junta en agua para desprender el papel. Después de 10 minutos, retire el papel. Si todo ha funcionado, tienes un circuito de resistir! Si no funciona, no te desanimes - tuve que intentar varias veces para conseguir mi técnica correcta y evitar aplastar el toner excesivamente.

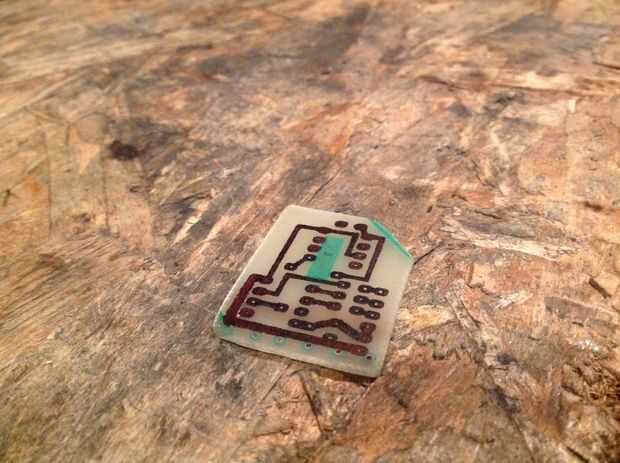

Después de aplica su resistencia, es hora de ensuciarse las manos y preparar el tablero. Este es uno de los más divertidos las partes de la creación de circuitos. Ver video de NurdRage en circuitos grabadores y entonces escoger cualquiera uno más le convenga. Mayoría de la gente utiliza cloruro férrico o ácido clorhídrico con agua oxigenada, pero como tuve a ni unos ni otros, he usado ácido nítrico diluido, como NurdRage describe en su video. Coloque la tabla en el grabador y dejó es sentarse durante unos minutos, seguimiento del progreso del grabado. Una vez que se haya quitado todo el cobre, sacar la Junta (y use guantes!) y lavarla en agua. Esponja la etch apagado con alcohol o acetona y admirar su obra! El cobre será muy agradable y brillante!
