Paso 5: circuitos población

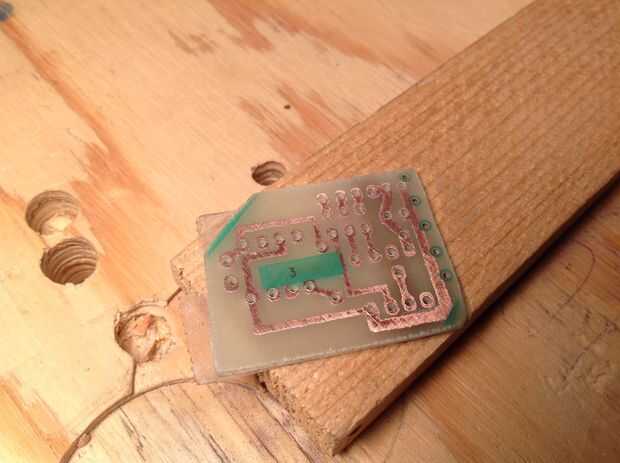

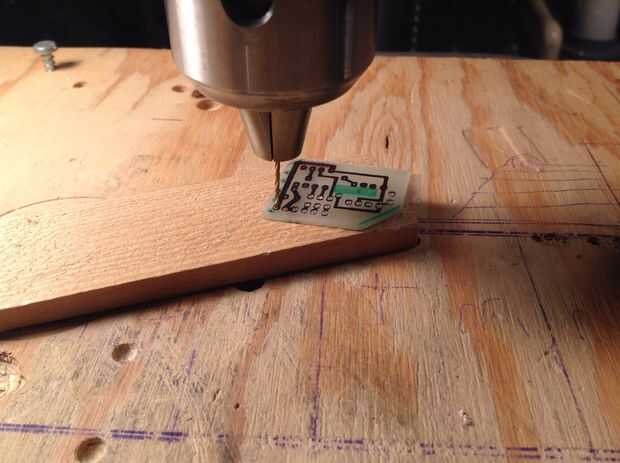

Con su placa grabada para dejar al descubierto el cobre bastante, ahora puede empezar a construir el circuito. Para empezar, perfore agujeros para todos sus componentes en las almohadillas. He utilizado un taladro de metal y madera de 3/64" bits, pero estoy seguro que una broca adecuada de circuitos podría funcionar mejor. Yo no tenía cualquier tamaño más pequeño disponible.

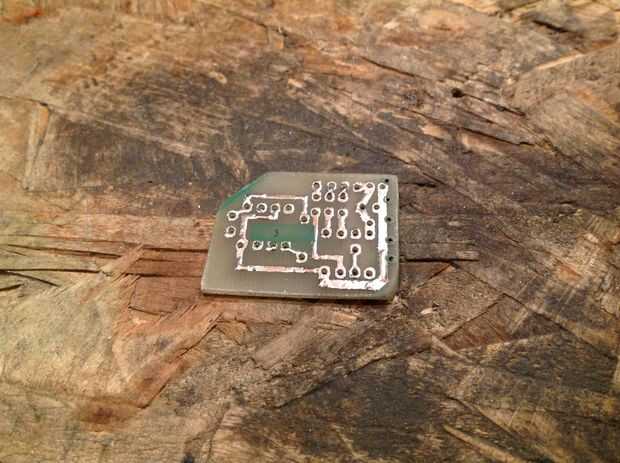

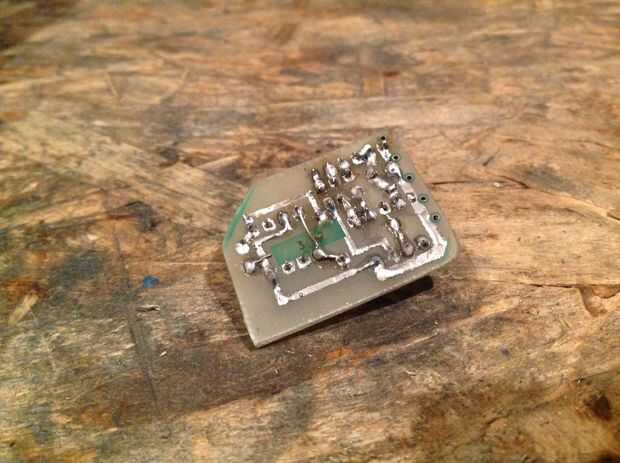

Una vez que han perforado los agujeros, se puede hacer el paso opcional de estañado de la Junta. Poner una fina capa de estaño sobre el cobre mejora la resistencia a la corrosión y hace más fácil soldar. El tablero de la lata, simplemente manchar flujo en él y luego estañar la punta de tu soldador (plano tips funcionan mejor para estañado). Arrastre la punta del soldador sobre los rastros de la Junta. Casi mágicamente, se convertirá el flujo caliente limpia los rastros y permite mojar el cobre de la soldadura de plata.

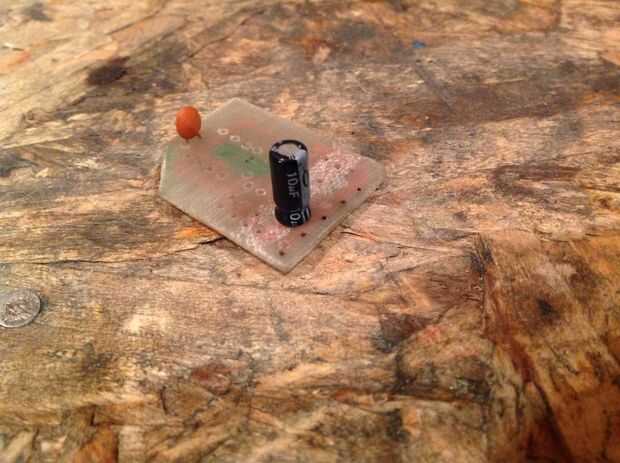

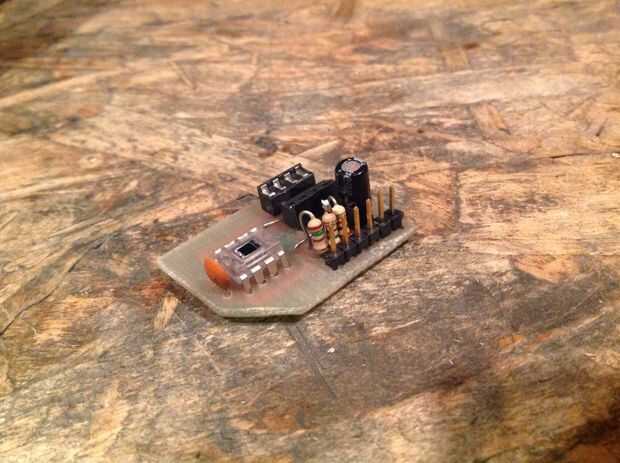

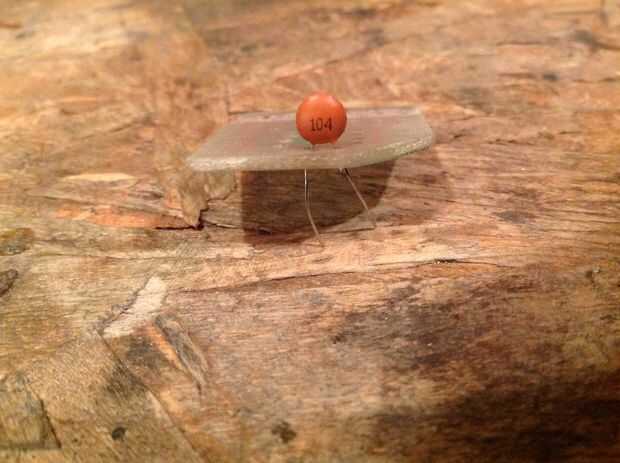

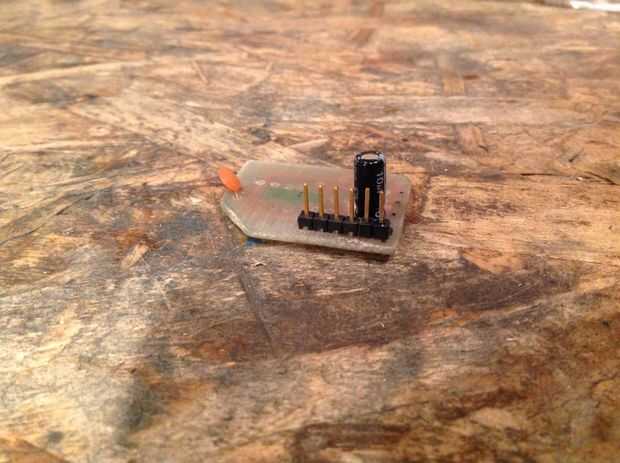

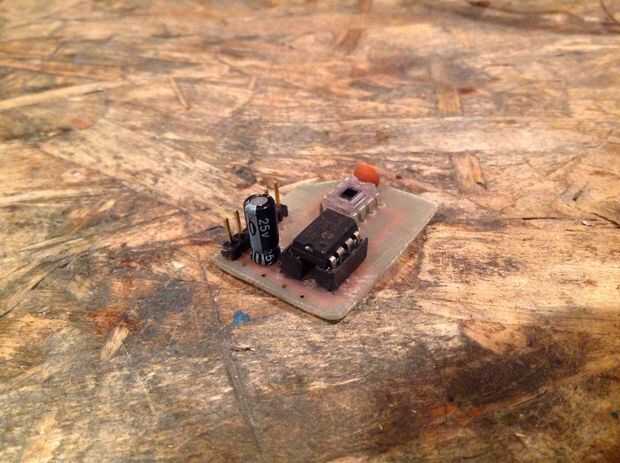

Ahora realmente puede rellenar la Junta. Siguiendo las instrucciones en la construcción del circuito del paso 3, agregar los componentes. Proporciona imágenes del proceso. Población es bastante simple - sólo encontrar un componente, salte en su lugar, comprueba que tienes derecho y luego las puntas con la plancha de calor y aplique una pequeña cantidad de soldadura. He encontrado que al agregar los pedacitos de cut-up de la gran toma de IC para el ATTiny más pequeños, que ayudó a poner el chip en las piezas de toma para asegurar la alineación correcta.

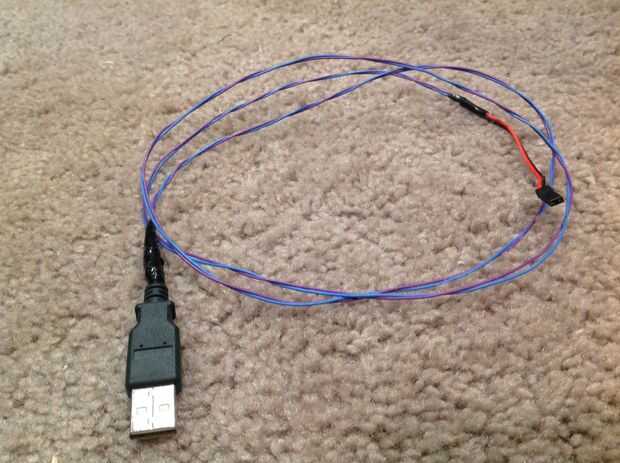

Mientras que usted está de soldadura, coloque una dos mujeres pines en los cables rojo y negro viene del enchufe del USB. Asegúrese de extender el cable, si es necesario, para que tu luz de teclado puede extender desde el puerto USB de su ordenador a su monitor (o dondequiera que usted elige montarlo).

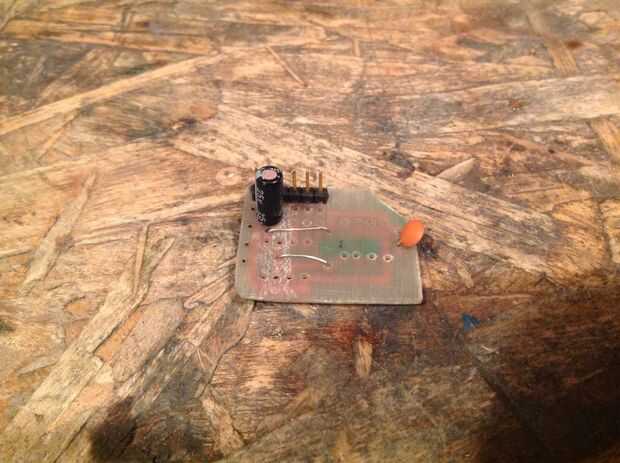

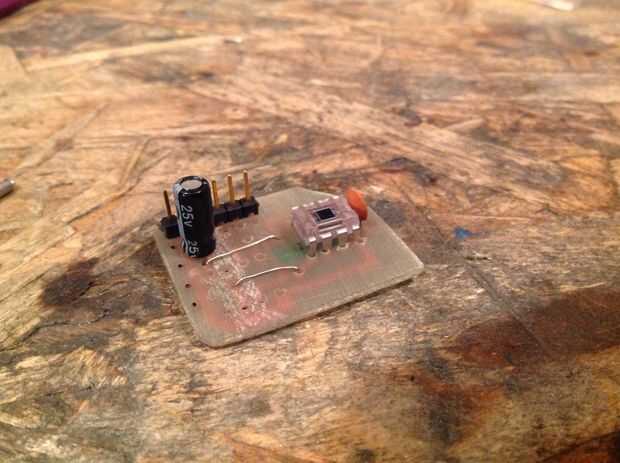

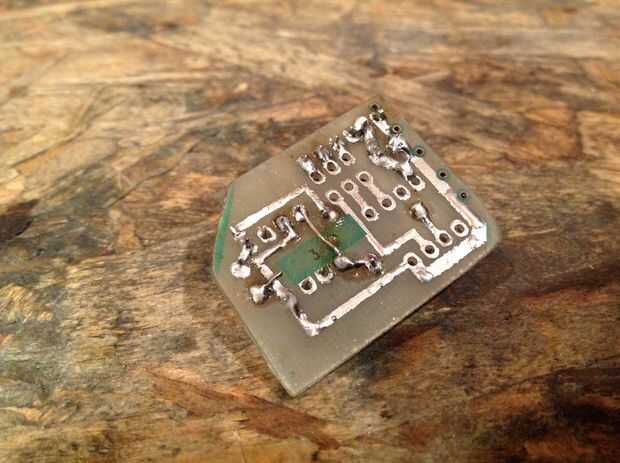

Como nota lateral, usé puentes en el diseño de mi tabla. A veces, al encaminar los rastros físicos, es necesario tener una traza otra Cruz sin tener contacto eléctrico. Un puente es un alambre que va físicamente sobre el rastro, permitiendo que esos diseños trabajar. Solía algunos trozos de alambre de núcleo sencillo conectan cojines (y pines 4 y 5 de la OPT101) sobre otras huellas, como se ve en algunas de las fotos. Es un pequeño Consejo para diseñar tus propios circuitos.
