Paso 11: Con la cámara y FAQ
Para transferir fotografías desde la cámara que deben instalar el controlador y la aplicación de MiImagen que vino con él en tu ordenador. No necesita instalar el programa de retoque fotográfico incluido. La cámara cuenta con memoria SRAM. Esto significa que si la cámara pierde las imágenes se pierden. Utilizamos esta función para reiniciar la cámara.
Para usar, comience con el interruptor en la posición de apagado, espere 10 segundos, luego gire el interruptor a encendido. Usted verá la pantalla de LCD de conmutación a través de varios modos. Tienes unos 30 segundos después de girar la cámara en posición y caminar lejos antes de que empezará a tomar fotos.
Al abrir la cámara para ver lo que tienes, no apagarlo . Ir al ordenador y conecte el cable USB, inicie la aplicación MyCamera y descargar las fotos. Después de guardar las imágenes a su computadora, usted puede dar vuelta apagado de la cámara
Preguntas más frecuentes P: ¿Cuál es la resolución de la cámara y cuántas imágenes tiene?
A: En modo de alta resolución resolución de la cámara es de 352 x 288 píxeles. Puede contener 20
imágenes no comprimidas o 60 imágenes comprimidos. Los lugares del programa el
cámara de alta resolución y comprimido, hasta 60 imágenes se pueden almacenar a la vez.
Si se toman 60 imágenes el programa pone la cámara a dormir.
P: ¿Cuál es la mejor distancia entre objetivo y cámara?

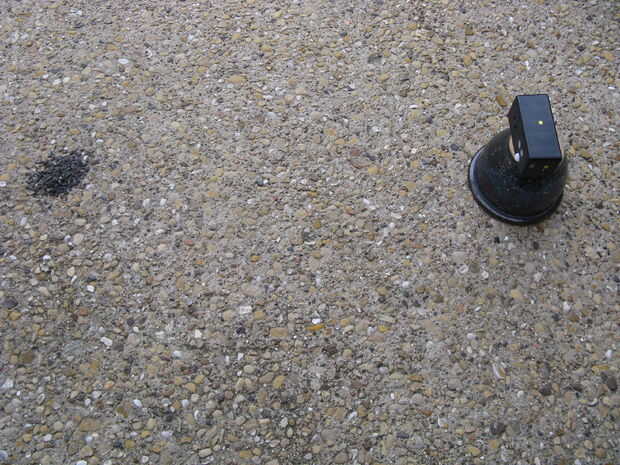

A: Debido a la baja resolución que quieres que se cierre, pero no demasiado cerca. He encontrado 3
a 6 pies del blanco es mejores.
P: ¿Cuál es el rango del sensor?
A: el sensor puede recoger grandes movimientos en el hasta 15-20 pies. Un ejemplo sería
un ciervo o movimiento humano en la línea de visión del sensor. A corta distancia, menos de 5
pies puede recoger una hoja que sopla a través del sensor. Un movimiento muy pequeño, para
ejemplo una ardilla moviendo una mano de un montón de semillas a la boca sin
un cambio de postura, no puede dispara el sensor. En este caso, ayuda a difundir la
semillas de una gran pila solo a un área pequeña para que la ardilla ha de moverse un poco.
P: ¿Cómo puedo cambiar la sensibilidad del PIR?
A: no podemos cambiar la sensibilidad del sensor directamente, sin embargo podemos cambiar el sistema
sensibilidad a un viaje PIR. Si nos fijamos en el código en la rutina de servicio de cierre de TA se le
encontrar las siguientes líneas:
tiempo de ajuste de la banda
cntr_val = 15000; 15000 ~ = 0,125 seg <---línea de interés
interval_delay(1,0);
cntr_val = 120000; 120000 ~ = 1 seg
Cambiando el número de cntr_val en la línea de
cntr_val = 15000; 15000 ~ = 0,125 seg.
cambiamos la duración un PIR desequilibrio debe existir antes de tomar una fotografía. Yo no lo haría
cambiar a un número menos de 4000 (~1/32 seg) o más de 30000 (~1/4 seg) .
P: ¿por qué no escribir el código para tomar varias fotografías cuando se dispara?
R: originalmente tenían la cámara tomar pares de fotos separadas por 5 segundos, pero
decidió que prefería tener más "eventos" que sets de fotos. Es sólo una cuestión de
preferencia. El cambio de código es fácil. Depende de cuánto tiempo usted planea
dejar la cámara no deseada, el objetivo que intenta capturar, y el
propósito de tus disparos. Por ejemplo, si usted quiere saber si hay ciervos a su
Ubicación usted estaría interesado en eventos y puede aumentar la
mínimo tiempo entre tomas. Si buscas fotos lindos (lo que estoy haciendo)
puede hacer sets de fotos.
P: ¿cuánto costó el proyecto?
R: yo tuve la suerte y pudo comprar el ambientador de aire y la cámara de
Walgreen en venta. Juntos me cuesta ~ $10. Normalmente serían el doble.
El microcontrolador fue parte del kit de TI Launchpad que vende a $4,30 plus
gastos de envío. El costo de caja de proyecto $4 de Radio Shack. Las otras partes estaban en mi
caja de basura. Por lo tanto costo entre $20 y $30 dólares.
P: ¿por qué no simplemente usas el Launchpad en vez de hacer un tablero de pan?
R: volver a utilizar mi plataforma de lanzamiento para varios proyectos, por lo que no puedo tenerlo atado en un proyecto que
Plan para mantener por un tiempo.
P: por qué pones los transistores directamente en el tablero del PWB de la cámara en lugar de sólo
conectar los cables y montar los transistores en la placa del microcontrolador, como
¿PYMES lo hizo en su instructible?
A: mi primer pensamiento fue eliminar dos cables y hacer que el tablero del microcontrolador
más simple. En retrospectiva los colectores de ambos transistores podrían estar ligados a Vcc en
el tablero del microcontrolador, por lo que en realidad no se guardan cables. Podrias poner el
transistores en el microcontrolador del tablero y solo trae sobre un alambre donde la
está conectado en emisor de cada transistor. Si tuviera que hacerlo de nuevo, esto
es cómo lo haría.
P: podría no cortar la parte delantera de la caja de la cámara y adjuntarlo a la cámara de PCB
¿Junta?
A: este es otro momento de retrospección, lo hice funcionó bastante fácil, pero tenía
una forma sencilla para cortar el plástico. Otros podrían no tener este lujo y retener la
frente cámara todo debería funcionar. Creo que hay espacio suficiente en el proyecto
caja. Desea eliminar el lado con el conector USB por lo que encajaría en los
agujero en el lateral de la caja de proyecto.
P: ¿originalmente va a utilizar esta cámara en particular?
A: No, originalmente planeaba usar una tipo 808 llavero espía cámara de eBay.
Son de mayor resolución, más pequeña y tienen capacidad de vídeo. Realmente compré uno,
pero el proyecto está retrasado porque me estaba divirtiendo demasiado con el 808
cámara. Cuando tuve la oportunidad de comprar el Vivitar mini llavero camrea por $5,
saltó en él, y el proyecto avanzó. Si había utilizado la cámara espía de llavero
el proyecto habría costado 20 dólares más debido a la diferencia de precio de cámara
y necesidad de comprar una tarjeta mini-SD.
