Paso 1: Piezas y herramientas

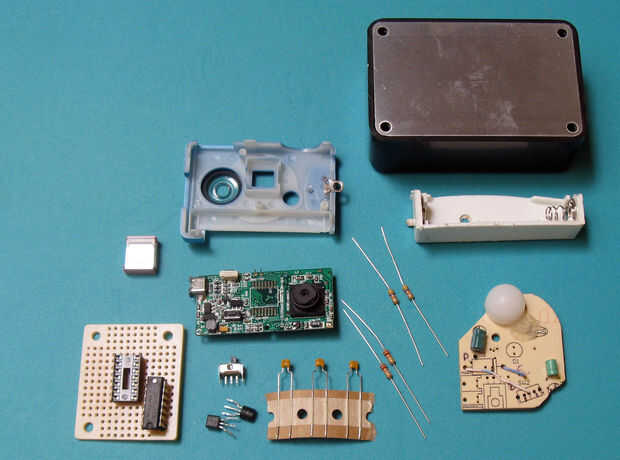

Materiales:

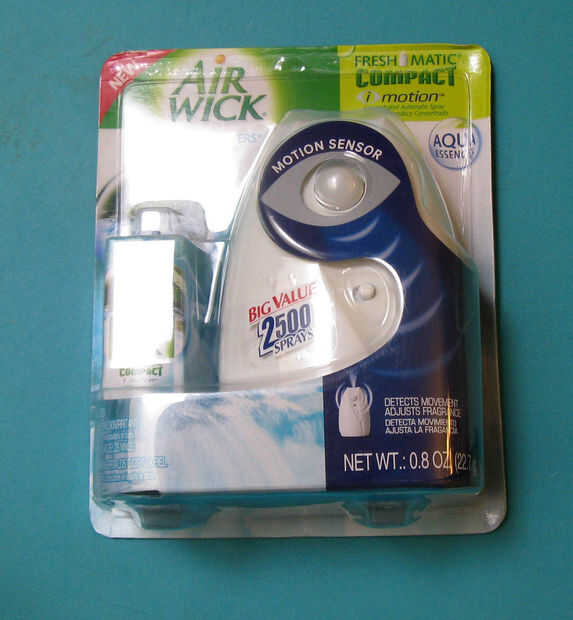

1. módulo de sensor PIR volver a propósito de un Air Wick Freshmatic compacto i-Motion
Ambientador de aire. Ver los enlaces de abajo.

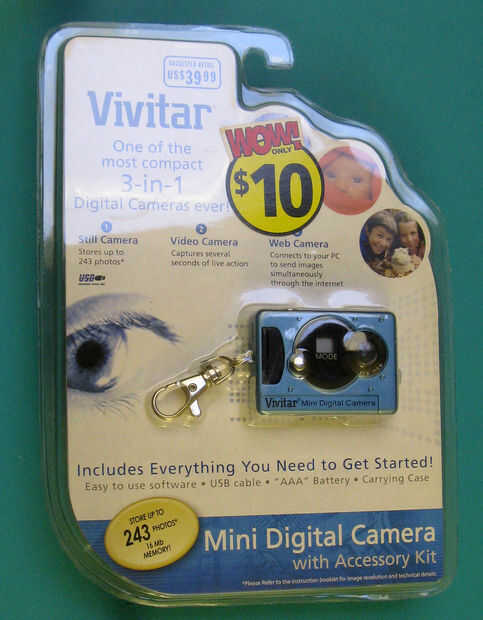

2. llavero Vivitar Mini digital cámara (disponible en el CVS o Walgreens)
3. cuadro proyecto de Radio Shack (270-1803) tamaño 5 "x 2,5" x 2 "
4. MSP430G2211 microprocesador (parte del kit de experimentadores de TI Launchpad)
5. Proto board de Radio cabaña (276-148) tamaño 1,5 "x 1.75"
6. resistencias de 2-4,7 k
7. 3 - 0,01 uF condensadores
8. 1-1.0 uF capacitor de Ta
9. 1 - 14 pines zócalo de DIP IC
9. 2 - transistores NPN de propósito general (ejemplo: 2n2222 o 2n3904)
10. solo portapilas AA de ambientador
11. solo tiro unipolar mini interruptor de ambientador
12. AA batería de ambientador
13. gancho encima del alambre
14. opcional - vitrales cobre frustrar cinta (disponible en Hobby Lobby u otro
tiendas que se ocupan de vidrieras suministros)
Herramientas:
1. arma de la soldadura y la soldadura
2. tenazas
3. pinzas de punta
4. taladrar y taladrar puntos (prefiero brad puntos para las cajas de plástico proyecto de corte).
5. mano o sierra de vaivén
6. pistola de pegamento y pegamento caliente en caliente
Enlaces importantes:
Módulo PIR
Cámara
Taladro craftman
http://www.Sears.com/SHC/s/p_10153_12605_00917310000P?prdNo=3&blockNo=3&blockType=G3
