Paso 4: Preparación de la cámara - parte 2
Si eres un aprendiz visual, puede encontrar el diagrama en el paso 7 útiles en entender donde van los cables. También, la información de smb instructible puede ayudar a guiarle.
Cuando desoldar partes de una tabla con los dispositivos de montaje superficiales, utilizando mecha de soldadura es muy útil. Es una trenza de cobre que "hasta" la soldadura por lo que la pieza se puede quitar fácilmente.
Procedimiento:

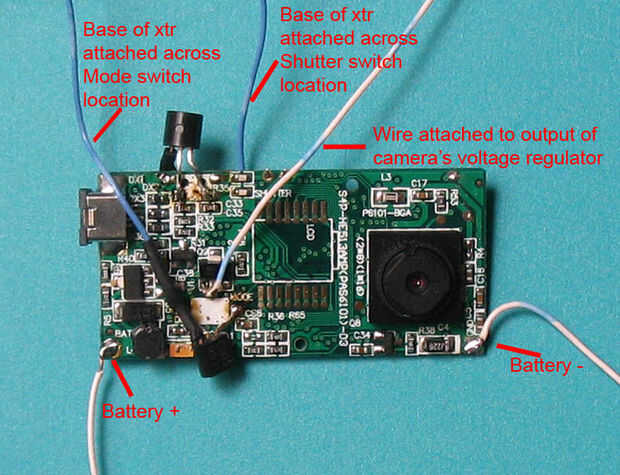

1. Retire el interruptor del obturador situado cerca de la parte superior de PCB de la cámara. Esto
interruptor tiene dos soportes y dos terminales. Tienes que desoldar todos los puntos de 4.
2. Retire el interruptor de modo situado en la parte inferior de la PCB de la cámara. Esto
interruptor tiene sólo el 2 sosteniéndolo. No hay ningún punto de apoyo adicional.
3. Suelde un cable a la base de cada uno de sus dos transistores. Nota que
usted debe saber el pinout de tus transistores específicos, hacer no oculto sus compañero la
Asignacion de terminales que utilizan. Mis transistores tenga un pinout diferente que la tuya.
4. soldar un cable a la izquierda más plomo del regulador de voltaje montaje superficial situado
justo encima del interruptor de modo.
5. directamente soldar el pin del colector de uno de sus transistores para lo que fue la izquierda más
plomo del conmutador de modo.
6. directamente soldar el pin del emisor del transistor mismo a lo que era el derecho más
plomo del conmutador de modo.
7. directamente soldadura pin colector de su otro transistor a lo que fue la izquierda de
el interruptor del obturador. No coloque en el punto de apoyo que está cerca del borde de
la Junta Directiva. Consulte el diagrama en el paso 7, si no está seguro.
8. directamente soldadura el pin de emisor del transistor mismo a lo que fue el derecho de
el interruptor del obturador. Otra vez, no coloque en el punto de apoyo.
9. por último, soldar los cables a los dos los puntos de la pila positiva y negativa en el
placa de circuito impreso de la cámara.
