Paso 6: Cableado del tablero de pan
![]()
![]()
![]()

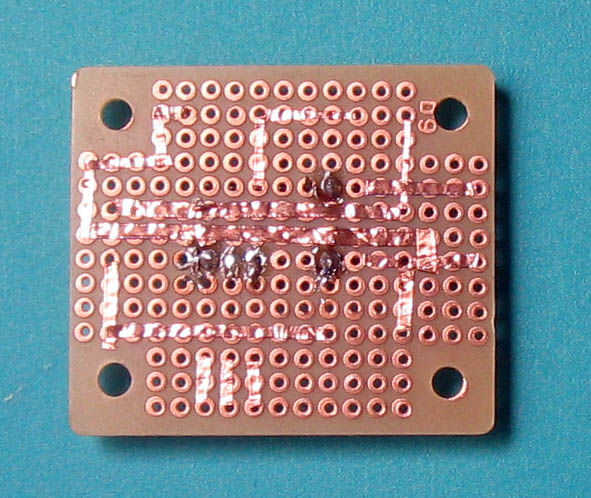

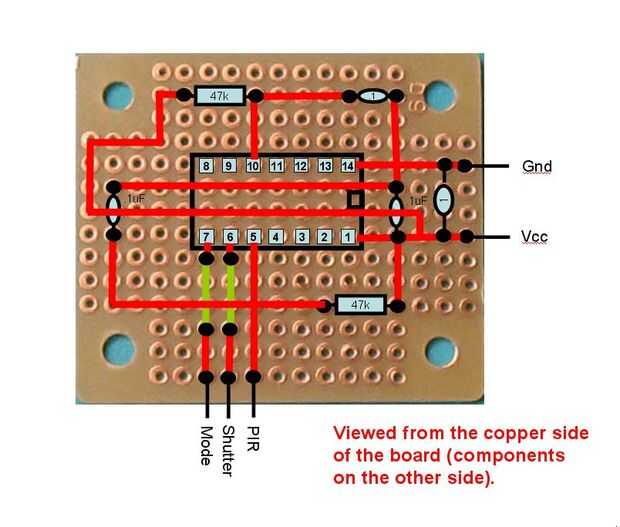

La imagen de abajo demuestra cómo el diseño de la placa del microprocesador pan. Las trazas rojas son los funcionamientos en el lado cobre de la Junta. Un zócalo 14 pin dip IC se representa como un rectángulo negro con los pines del IC muestra en pequeños cuadrados azules. La toma se coloca en el lado no cobre de la Junta, y la enumeración refleja esta perspectiva.
Todos los componentes se colocan en el lado no cobre de la Junta de pan.
Los dos rastros de amarillo que se muestra en la imagen son puentes que se colocan en el lado no cobre de la Junta de pan. Los círculos negros representan los puntos de conexión.

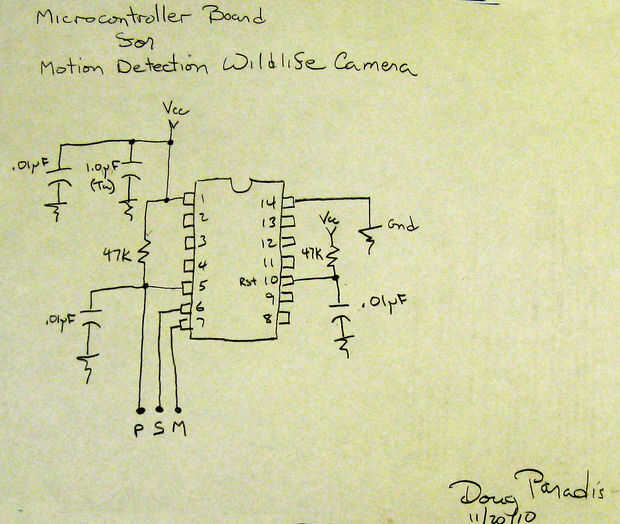

La segunda foto muestra el esquema.
