Paso 3: cableado

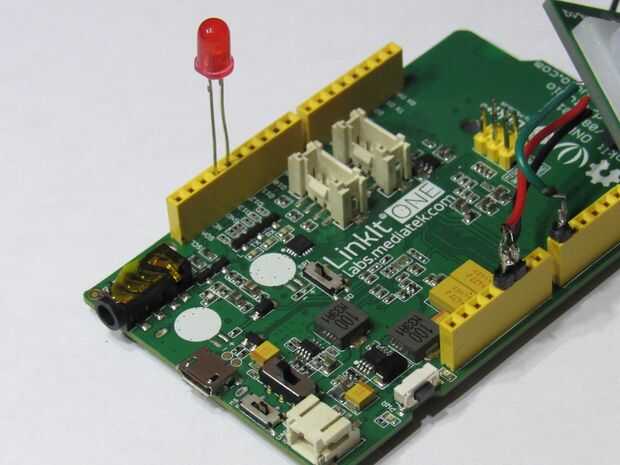

Usando cables de puente, cable de la patilla "señal" del sensor PIR para A0 en el tablero un Linkit, PIR "negativo" para el pin GND en Linkit uno, el PIR "positivo" al pin de 5v de Linkit uno, negativos de los LED a un "GND" en el ONE de Linkit y el positivo del LED al pin 13.

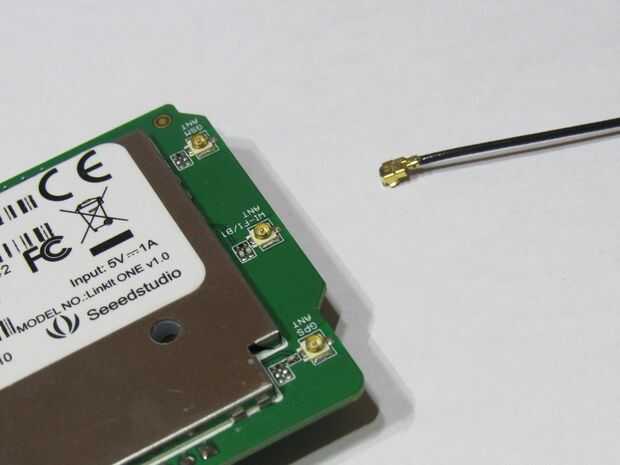

Usted también necesitará conectar la antena de wifi. Ello, teniendo la antena rectangular delgada y enchufarlo en el conector UFL mediano etiquetado "WiFi/BT hormiga"
