Paso 10: Tiempo de montar el auténtico!
Si tu circuito de proto funciona como el de mi video, es momento de hacer la cosa real! Usted necesitará un proto-board soldar sus componentes y cables en y un cortador de alambre para cortar los cables, los LED y resistencias incluidos. Si no lo has hecho ya, encender el soldador a calentar para arriba.

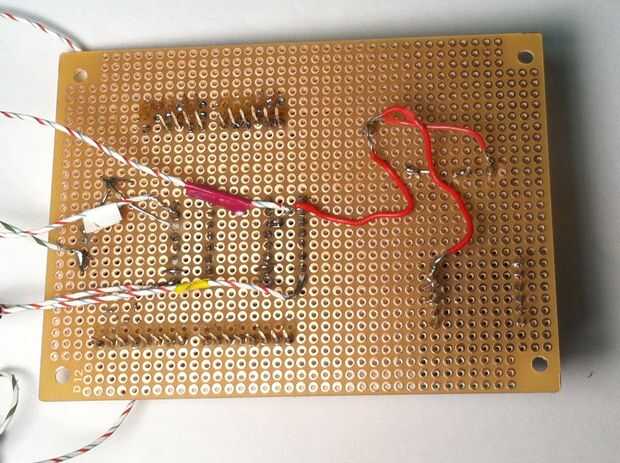

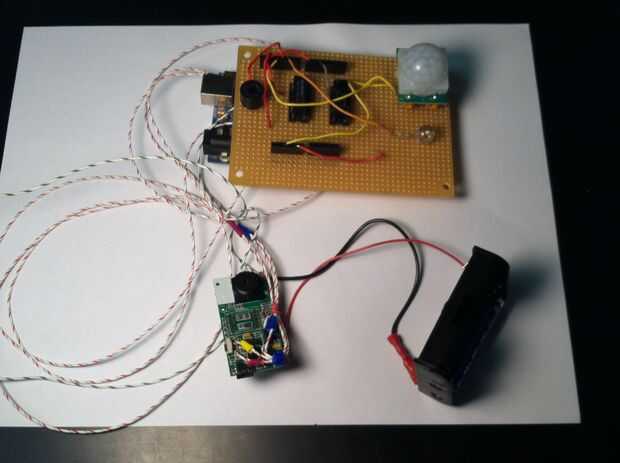

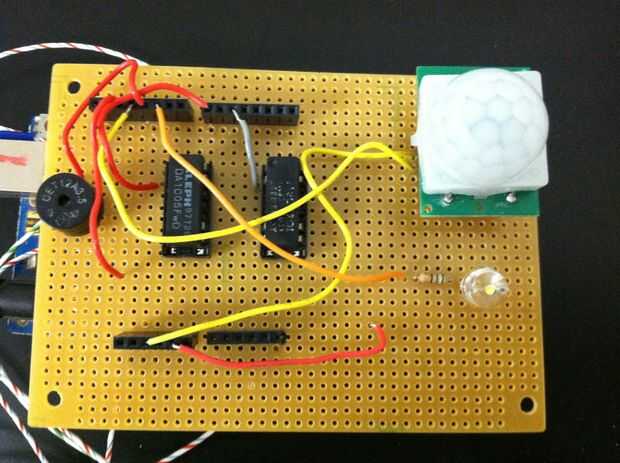

He adjuntado algunas fotos de como luce mi circuito final. No dude en organizar los componentes sin embargo usted, siempre y cuando hacer un seguimiento de donde todo se conecta (sin duda consulte el diagrama esquematico, que acabo de volver a publicar en este paso).
Aquí están algunas cosas a tener en cuenta:

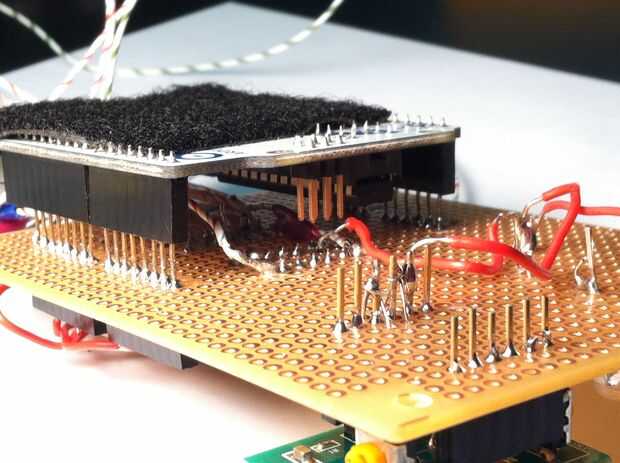

Tablero Arduino se adhiere a la parte inferior de las dos filas de pines de cabezal. Una fila se compone de dos piezas de 8 pines, y la otra fila tiene dos piezas de 6 pines. Las piezas de 8 pines conectar a los pines digitales (numerado 0-13 y en particular la tierra), y las piezas de 6 pines conectar a las entradas analógicas, 5V y los otros pines de dos tierra. Se necesita dejar un agujero abierto entre las dos piezas para cada fila (igualar el espacio entre los dos conjuntos de pines para cada fila de la Arduino).
* Dicho esto, no recortar sus pernos de cabecera! De lo contrario, no cabrá dentro de tu Arduino subyacente. Cometí este error porque no había planeado completamente a mi circuito y consiguió llevar con recorte. Déjame decirte, desoldadura esos pins fue un dolor grande! Peor aún, quité el cobre en todos los agujeros que unsoldered, que significaba que tenía que encontrar nuevas filas de agujeros para las clavijas de recambio para la soldadura. Y obviamente tuve que encontrar una nueva serie de pins. Por lo tanto, no seas descuidado como era: que esos pasadores encabezado limpio y alto!
* Soldadura de los pines de cabecera primero y les de espacio para que el Arduino se ajusta directamente debajo de ellos. Una vez que has soldado estos pines, puede ir a los otros componentes. Mientras se recortan los hilos de estos componentes, se puede colocar directamente sobre el Arduino. Usted puede (y debe) quitar el Arduino al soldar estos componentes.
* Hice todo de mi para soldar en la parte inferior de la Junta (donde se encuentra el cobre) y mis componentes en el lado superior. Te recomiendo que hagas lo mismo. La vida será mucho más fácil si el componente de la Junta de la cinta mientras que la soldadura de los pines/cables en la parte inferior. Cinta es necesaria para mantener sus pernos encabezado perfectamente recta, porque si no son perfectamente rectas, entonces usted no puede insertar su Arduino en ellos.
* El lujo de tener pernos de cabecera es que usted puede pegar los extremos de algunos cables, por lo que si se fríe un pin digital, puede mover el hilo a otro y redefinir el pin en el código. Sin embargo, recuerde que el otro extremo del alambre todavía se deben soldar al componente que se conecta.
* Si está utilizando conectores de pin 16 (frente a 14) para sus dos relés, hacer un seguimiento de donde se unen tus pins del relé. Tener eso Perno extra en cada fila de las tomas puede ser muy confuso.
Con todos estos consejos en mente, seguir adelante y lejos de la soldadura! Cuando termines, Dése una palmadita en la espalda, luego pasar al paso final.
