Paso 1: Materiales y herramientas
1) un Arduino uno (http://arduino.cc/en/Main/arduinoBoardUno)
2) software Arduino (http://arduino.cc/en/Main/Software)

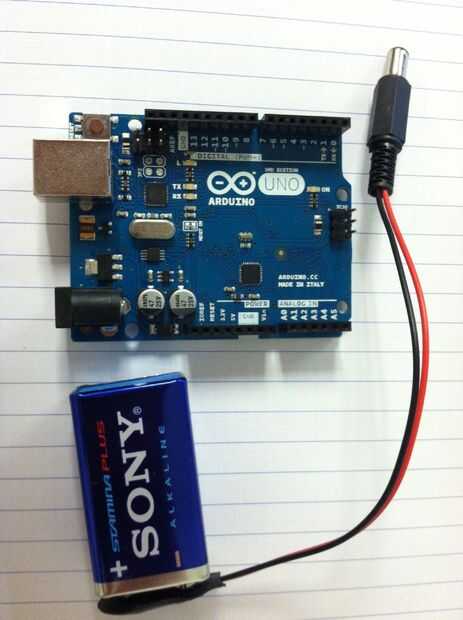

3) cable usb estándar para tu Arduino para comunicarse con el software
4) una batería de 9V con un adaptador (http://playground.arduino.cc/Learning/9VBatteryAdapter)

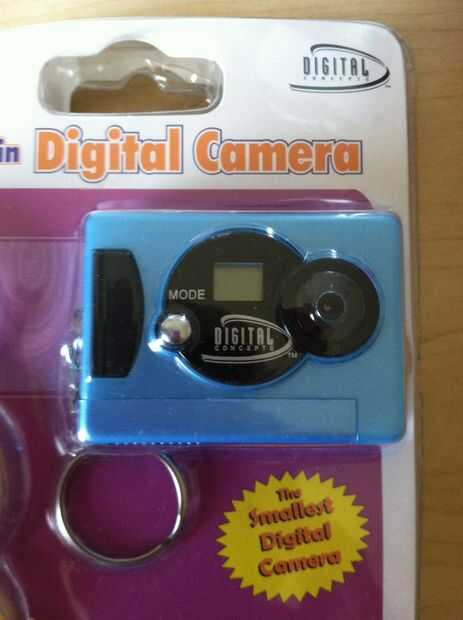

5) conceptos digitales "Llavero" cámara digital (cuesta alrededor de $5,50). Puede pedir de Amazon en http://www.amazon.com/Digital-Concepts-Key-Chain-...
o importante: se necesita el disco de instalación de software que viene con la cámara de modo que usted puede instalar PhoTags express, que te permite subir tus imágenes a un PC (nota que debe tener Windows 2000/MEXP/Vista 32-bit).
6) sensor infrarrojo pasivo (PIR). Hay una variedad de sensores por ahí así que siéntete libre elegir el que más le convenga. Para su conveniencia, que he enumerado dos modelos comunes que son compatibles con este instructable:
o aquí es una hoja de datos de un sensor muy similar al que usé. La patilla de salida está situado entre el positivo y negativo/tierra, al igual que el sensor utiliza. https://www.futurlec.com/PIR_Module.shtml
o otro modelo puede encontrarse en Sparkfun (https://www.sparkfun.com/products/8630). Tenga en cuenta que la pata negativa/tierra para este modelo es entre el positivo y la salida (llamado "alarma" en la hoja de datos).
7) un blanco brillante estupendo LED. Me http://www.mpja.com/8mm-Super-Bright-White-100000... pero hay muchos que se encuentran en Sparkfun así.
8) otro LED de su elección. Esto solía proactivos mi prototipo y no se la incluía en mi producto final.
9) un zumbador piezoeléctrico pequeño (https://www.sparkfun.com/products/7950)
10) una batería del AA (1.5V) y soporte de la batería. Recomiendo un soporte de la batería sola. Usted puede pedir uno de Mouser Electronics (aquí están los resultados de una búsqueda que he realizado: http://www.mouser.com/Power/Battery-Holders-Clips-...
o si utiliza un soporte multi-batería en su lugar, hacer seguro que fácilmente puede soldar un cable extra o dos para uno de los zócalos (paso 4 muestra exactamente lo que usted necesita para soldar). Portapilas con lengüetas de la soldadura externa son ideales.
11) dos relés. Yo usaba relés 8 dual en línea de pines (DIP). Un gran ejemplo se proporciona aquí: http://www.alliedelec.com/search/productdetail.as...
o la configuración del relé depende del modelo, así que asegúrese de hacer referencia a hoja de datos de su servidor para entender cómo debe cablearse hasta. Si no sabes cómo funcionan los relés, recomiendo que echa un vistazo este instructable:
o si te pegan sin una hoja de datos (como yo), hay una manera simple de determinar cómo enlazar sus repetidores para arriba (que se explica más adelante en este instructable).
12) dos DIP 14 pines o 16 pines zócalos (https://www.sparkfun.com/products/7939). Usé conectores de pin 16 pero lo único que necesita 14 para sus repetidores DIP de 8 pines.
13) una resistencia de 56 ohmios (para uso con el 8 mm blanco brillante estupendo LED; Asegúrese de verificar corriente directa típico continuo su LED y voltaje delantero por lo que se puede calcular la resistencia ideal para ti!)
14) una resistencia de pull-up de 10 K (para el sensor PIR)
15) al menos 4 arduino cabecera capaz de pila de los pasadores (https://www.sparkfun.com/products/7937). Necesitarás dos de 6 pines y dos de 8 pin sockets. Digo al menos porque si usted comete un error durante el proceso final de soldado, debe copias de seguridad.
16) los pasadores de encabezado adicional capaz de pila de 1-2 para el sensor PIR, para colocar el sensor en la placa de circuito. Estos no son necesarios si los cables ya están conectados a las clavijas de entrada-salida de tierra (como https://www.sparkfun.com/products/8630).
17) Proto-board (para producto terminado)
18) opcional, pero increíblemente útil: protoboard para probar el circuito antes de soldar

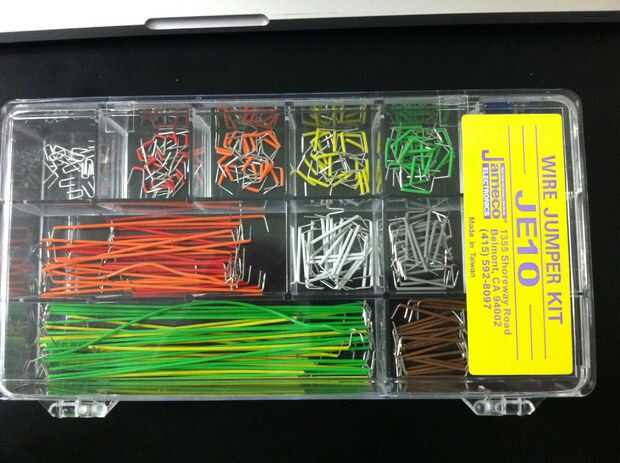

19) kit de cables de puente (https://www.sparkfun.com/products/124)
20) pies de cable aislado, preferentemente en colores varios
21) conectores (puede necesite si su soporte de la batería no tiene lengüetas de la soldadura; ver paso 4 para más detalles)
22) los lazos de plástico para mantener los alambres soldados en su lugar
23) opcional: cinta de aislar en varios colores (depende de Cuántos colores de alambre aislado tiene)

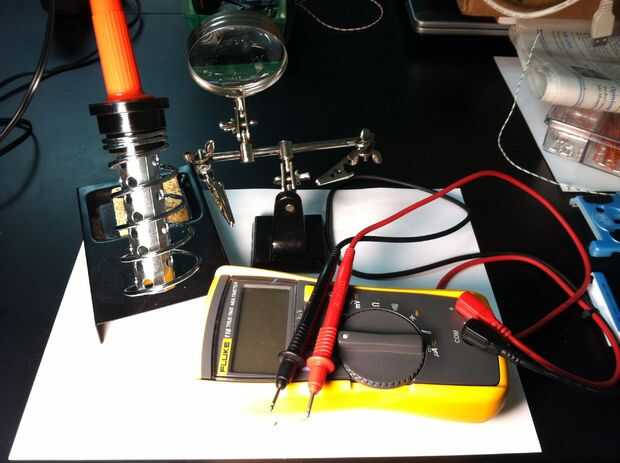

Herramientas
· conductores del tornillo de cabeza Phillips y cabeza plana pequeño
· cortador de alambre y pelacables
· dos multímetros
· Cautín y soldadura
· soldadura soporte (hace la vida mucho más fácil si no tienes un par extra de manos para ayudarle)
