Paso 2: Desarmar la Cámara Digital de llavero
Este paso se basa en el paso 2 de smb instructivo en
Tomé la mayor parte de mis fotos después de tirar las piezas que no necesita, por lo que mientras las fotos de arriba son útiles (especialmente una vez que usted está buscando en circuitos de la cámara), recomiendo que extraer las instrucciones fotografiadas de smb para llenar las lagunas como que diseccionar su cámara.
En primer lugar, usted necesitará abrir el compartimento en la parte inferior de la cámara para retirar la pila AAA (debe ser allí si la cámara es nueva). Una vez que se haya quitado la batería, necesita utilizar un destornillador de cabeza plana para abrir la cubierta delantera de la cámara (como se muestra en el mencionado instructivo). Como el autor de ese instructivo, me pareció más fácil cavar debajo de la parte de abajo a la derecha primero. La cubierta es un poco testaruda, pero con persistencia un poco que usted conseguirá abrir en ningún momento.
Una vez abierta la tapa, usted verá un tornillo en la parte inferior, debajo de la pantalla LCD. Utilice el destornillador para desenroscarlo. Una vez hecho esto, volver al compartimento de las pilas de la cámara para quitar la cinta (que tenga rayar lejos de él con uno de sus destornilladores). Una vez retirada la cinta, usted podrá abrir ambas mitades de la cámara (que el tornillo y la cinta habían sido juntos).

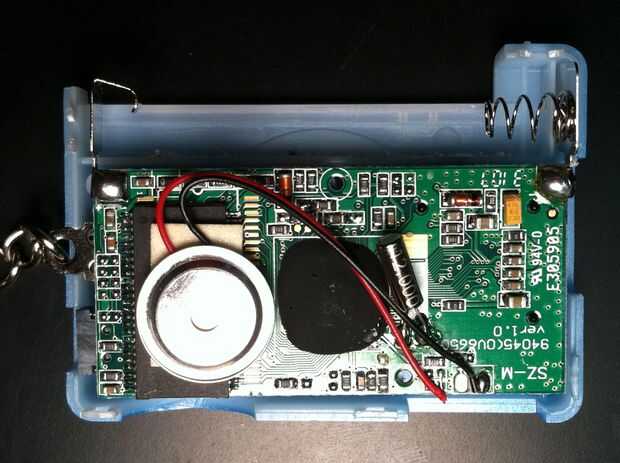

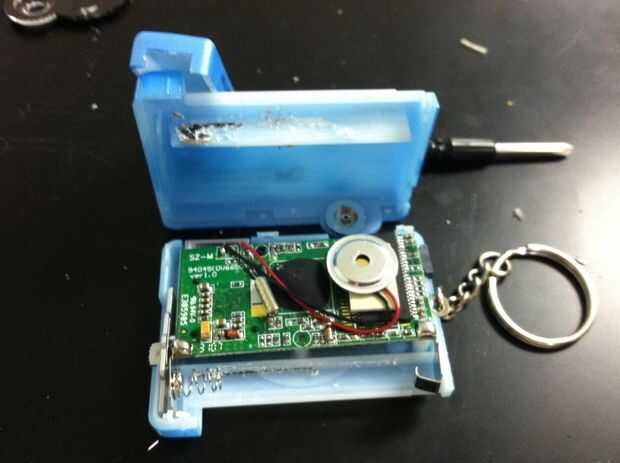

Mi primera foto muestra lo que deben buscar ambas mitades de la cámara con todos los componentes conectados, menos un tornillo, o también (a diferencia de la cámara de PYMES instructable, que mi cámara sólo es necesario un tornillo, ya que su titular positivo de la batería era soldado). Desenroscar el tornillo restante de la parte superior izquierda/centro de la placa de circuito (ver imagen IV) y del compartimiento positivo de la batería si está presente.
Con los tornillos quitados, debe ser capaz de quitar la placa de circuito en la estructura de la cámara. No te asustes si caen algunos pedazos! El botón de "encendido", disparador, visor y LCD aparecerá probablemente salir. Esto está perfectamente bien porque usted no va a utilizar cualquiera de ellos otra vez. Una pieza que puede desprenderse es la pieza de metal circular (marcada en la primera imagen). Aunque no caerá (está conectado en la placa de circuito), puede separar de la cinta de espuma. Si esto sucede, puede que desee aplicar una nueva capa de cinta de doble cara para fijar la pieza. Esta pieza circular parece generar el "beep" que suena cada vez que pulse el botón de encendido o el obturador, ya que una vez que la pieza se separó, mi cámara dejó de sonar, incluso después de sustituya la pieza con cinta de espuma de nuevo. El pitido no es necesario, pero no desea que una pieza suelta que a tu manera, especialmente puesto que usted tendrá que soldar unos cables a la placa de circuito.

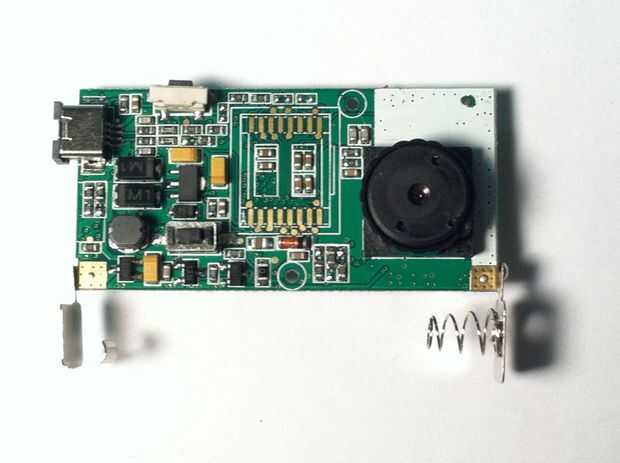

Otras dos piezas que pueden romperse lejos de manipulación repetida son los extremos positivos y negativos del titular de la masa. Si usted planea mantener el marco de la cámara en su producto final, usted necesitará estas piezas y tendrá que soldarlos en si caen. Sin embargo, si usted decide abandonar el marco (como yo), tienes que quitar los extremos positivos y negativos del titular de la cámara, por lo que si cae, tienes por delante!
