Paso 7: Construcción de su Proto-circuito

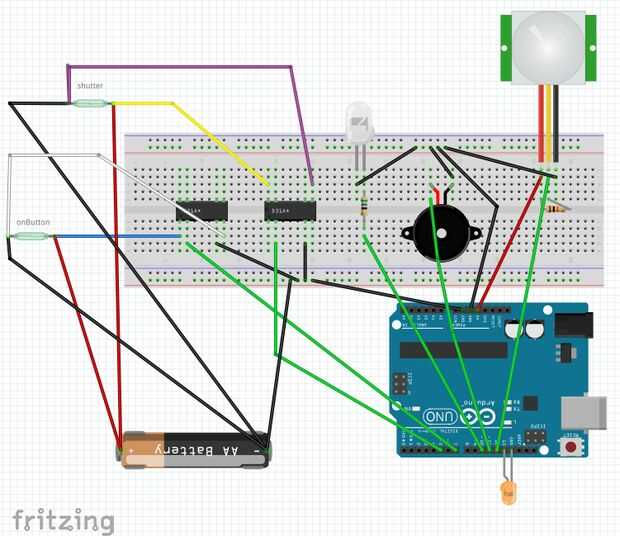

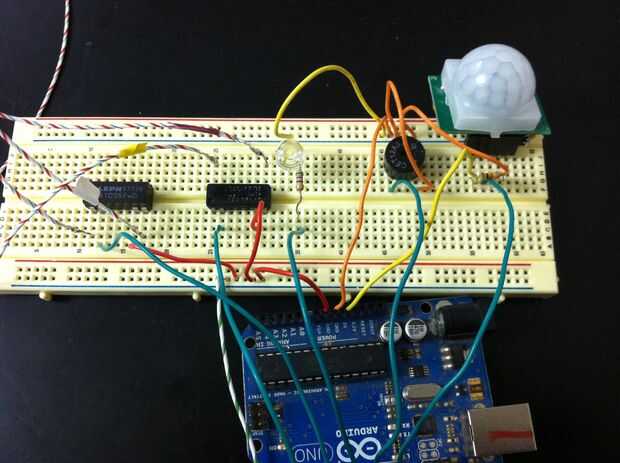

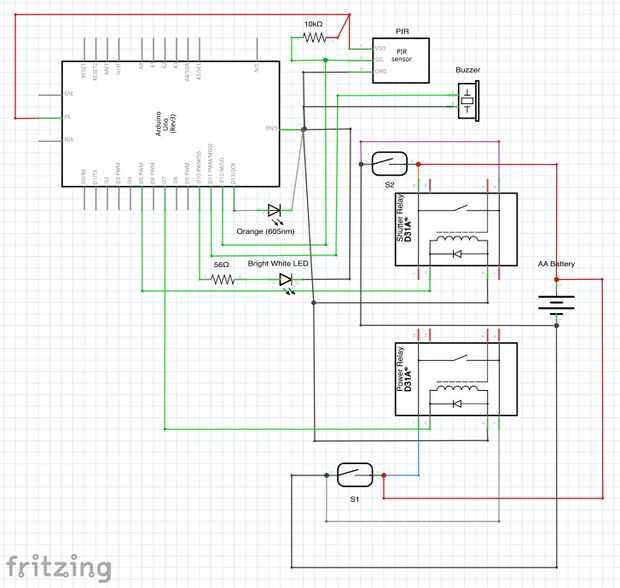

Ahora para la diversión parte! El tablero de anotación y diagramas esquemáticos le ayudará a comprender cómo todo encaja (nota que la anotación para el diagrama esquemático se concentra en la parte izquierda de la imagen). También he incluido una foto de mi Asamblea real para la comparación. En el protoboard y diagramas esquemáticos, usted notará que verde conecta componentes a las entradas digitales del Arduino, cables rojos conectan componentes a una fuente de voltaje positivo, y los cables negros van a tierra. El azul, blancos, amarillo y morados los cables que se conectan los interruptores de la cámara a los dos relés de 8-pin DIP representan esos mismos cables en la fotografía actual (donde los colores corresponden a la cinta aislante de color de cada cable). Los tres cables el sensor PIR ilustran la salida de 5V (rojo), (amarillo) y tierra (negro) orden de los pines en el modelo PIR que utiliza. Tenga en cuenta que a diferencia del diagrama, necesitaba un perno jefe capaz de pila para sujetar mi PIR a la protoboard.
Si necesita averiguar cómo enganchar encima de sus repetidores y no tener a mano una hoja de datos, utilice la función "beep" de su multímetro (que "pitidos" cuando los cables de la punta de prueba toquen eléctricamente conexión a partes de un circuito). Un relé es un interruptor que contiene al mismo tiempo abierto y circuitos cerrados. Cuando no se aplica ningún voltaje a través de la bobina magnética del relevador, circuitos cerrados se llaman "normalmente cerrado" y "normalmente abierto" circuitos abiertos. Cuando se aplica voltaje, sin embargo, la bobina activa el interruptor interno hacia él, conmutación de circuitos "normalmente cerrados" para abrir y viceversa.
Para este circuito, queremos que las señales de 5V de los pines digitales del Arduino a electrónicamente "botones" de la cámara al cerrar el interruptor entre ellos. Dicho de otra manera, los interruptores de la cámara son "normalmente abiertos" y cierran sólo cuando se aplica un voltaje a través de ellas (o cuando un dedo presiona les). Por lo tanto, es necesario aplicar un voltaje a través de una conexión «normalmente abierto» del relé para que esta conexión se cierra cuando se aplica energía. Como se muestra en mi esquema, ambos botones están conectados a través de dos pernos que conforman un circuito "normalmente abierto".
Así que, ¿cómo se utiliza un multímetro para determinar la ubicación de "normalmente abiertos" pares de pins? El enfoque más fácil requiere una intuición de cómo 8-pin DIP relés configurados. Después de mirar a través de decenas de hojas de datos, me di cuenta de que la bobina magnética generalmente se coloca a través de los pines 2 y 6 (los pernos de la base interior en un diagrama esquemático). Cada uno de sus relés debe tener un pequeño círculo en un extremo de la cara superior que identifica el "borde izquierdo" del relais en un diagrama. El eje izquierdo de la parte inferior es numerado 1, uno a su derecha 2, y así sucesivamente, va en sentido antihorario alrededor del cuerpo del relé hasta el pin 16 se alcanza en la parte superior izquierda.
De todos modos, basado en mi investigación, asumí que el voltaje positivo necesario para ser aplicado al pin 2 y la tierra conectada al 6. Después de aplicar 5V a través de estos dos pines, utilicé la función beep de mi multímetro para ver qué pares de pines conectados (y causados el medidor de señal sonora). Para ambos relés, encontré tres pernos que estaban conectados cuando 5V se aplicó a través de 2 y 6, por lo que para cada relé elegí el par "normalmente abierto" que era el más simétrico.
Una vez que hayas conectado todo juntos y ha entendido el comportamiento de sus repetidores, estás listo para código!
