Paso 2: Cableado y ajustes

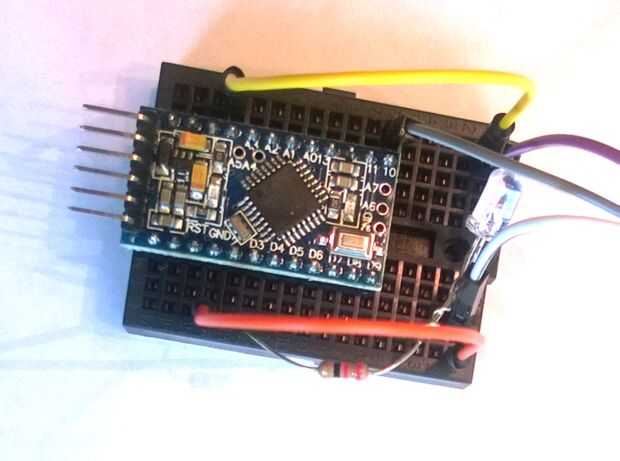

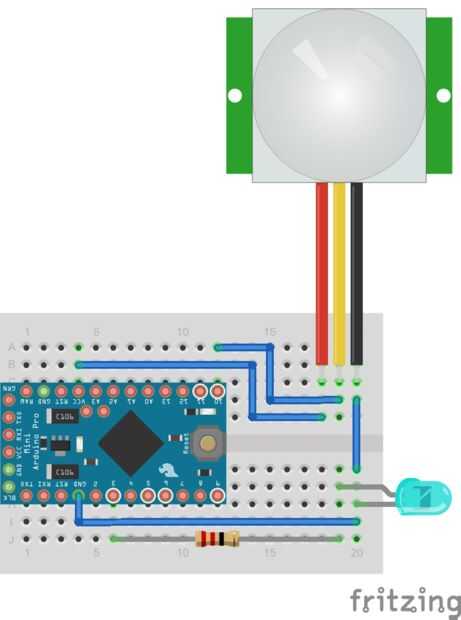

Se necesita conectar el LED y PIR sensor a la placa Arduino. El sensor de PIR que usé tiene el pasador central como la señal, de la izquierda para la fuente de 5V y para tierra. La línea central de alambre al pin digital 10 y el poder y las líneas de tierra del PIR a 5 V pin y a la GND pin en el Mini Pro.
El LED debe conectarse al pin digital 3 (y no olvide la resistencia necesaria para el LED que está utilizando). En mi caso usé un LED azul con una resistencia de 22 ohmios.
El sensor Lee más sensible cuando el movimiento es horizontal a través del sensor en lugar de vertical según la hoja de datos pero no he tenido ningún problema con detección de movimiento vertical.

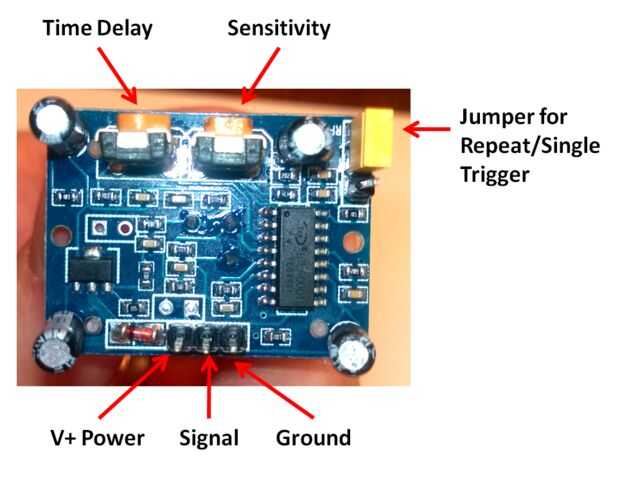

El sensor tiene dos métodos diferentes de gatillo, disparador sencillo o gatillo de repetición que puede ser cambiado ajustando el puente en la parte superior derecha. Como se muestra se encuentra a solo gatillo que significa cuando detecta movimiento se fijó la línea de señal alta (3,3 V) de 2.5 segundos y automáticamente volver a bajo hasta que detecta el movimiento otra vez. Repetir el método de disparo el sensor gatillo alta cuando se detecta movimiento y permanecer alto durante un tiempo determinado que se puede ajustar con el tornillo de sincronización. Si se detecta movimiento durante ese tiempo, el tiempo se restablece a 0. De esta manera la señal se puede mantener continuamente alta mientras hay movimiento delante del detector.
La demora por defecto para el gatillo de repetición es de 2,5 segundos. Esto se puede ajustar hasta aproximadamente 5 minutos girando el tornillo de sincronización hacia la derecha o abajo a tan bajas como 0,3 segundos hacia la izquierda. Asimismo, la sensibilidad puede ajustar hacia arriba girando el tornillo de sensibilidad hasta aproximadamente 7 metros y disminuida girando el tornillo de sensibilidad hacia la izquierda hasta unos 3 metros.
