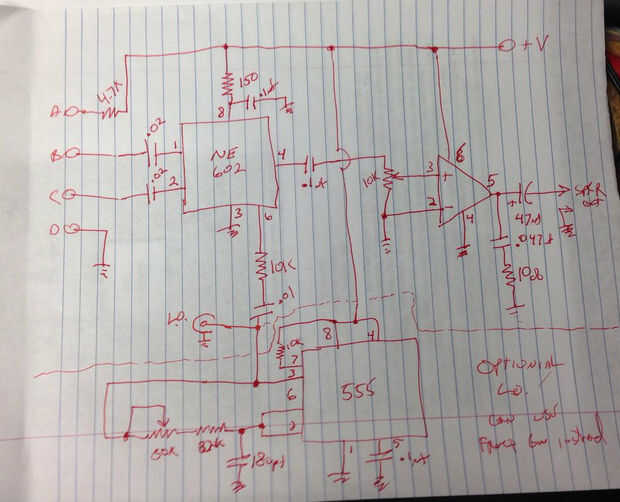

Paso 1: esquema
Se reconstruye el esquema de muchos diversos diseños que he visto en los años. Siempre quise construir uno que vi en la revista QST de ARRL en abril de 2006 de W1TRC. Se utiliza una etapa de mezclador discreta Fet. Recientemente estaba trabajando en un proyecto de radio de HF y consiguió algunos chips extras del NE602. Reavivó mi interés en este proyecto pero con este chip, en lugar de un fet.
Para uso del Banco la parte inferior con el temporizador 555 se puede quitar y se puede utilizar un generador de señal para alimentar el mezclador. Esto le da una gama más amplia de sintonización y un oscilador más estable.
El LM386 es un viejo espera que tenía un montón de proyectos de amplificador de auriculares.
He construido como tres separados secciones en la placa para hacerlo fácil detener y reiniciar como tiempo permitido, por suerte hace poco he empezado a organizar mis repuestos para construir cosas es cada vez más fácil. Esperemos que eso significa más de instructables.
