Detector de arco palo ultrasónico - fuga - (2 / 5 paso)

Paso 2: Construcción

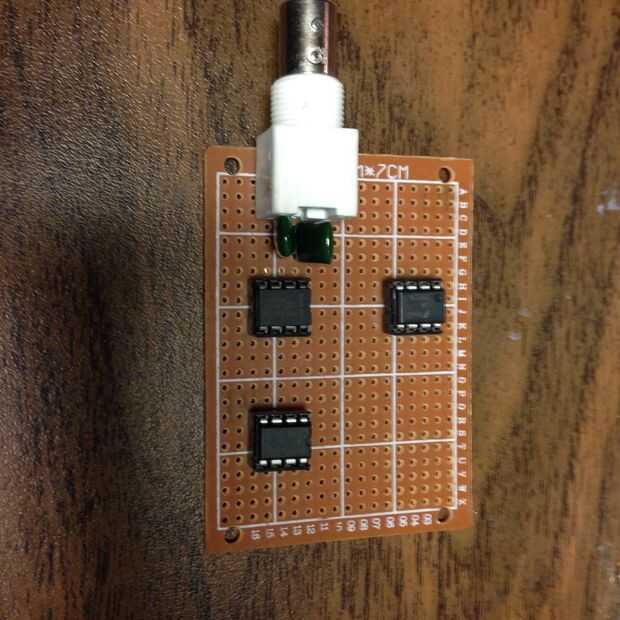

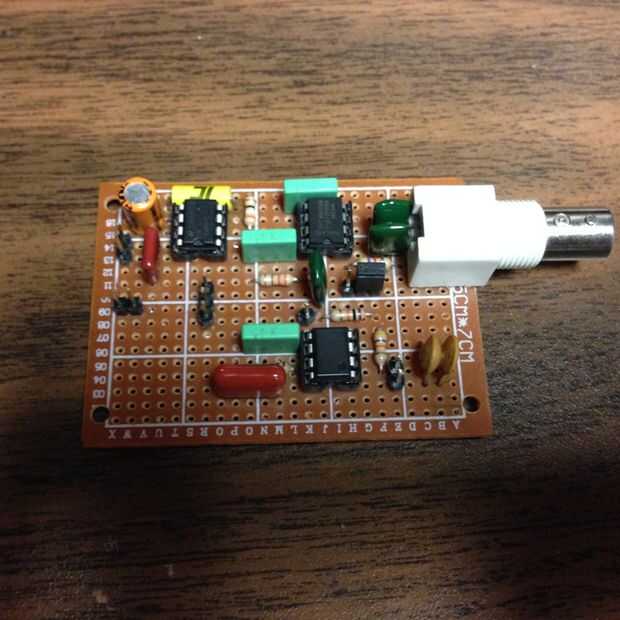

Usé un protoboard pequeño y un conector BNC que había rescatado de una vieja tarjeta de red.

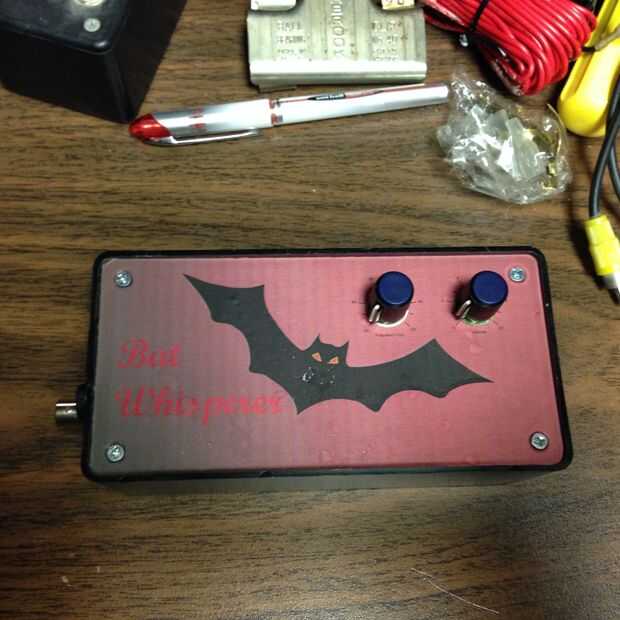

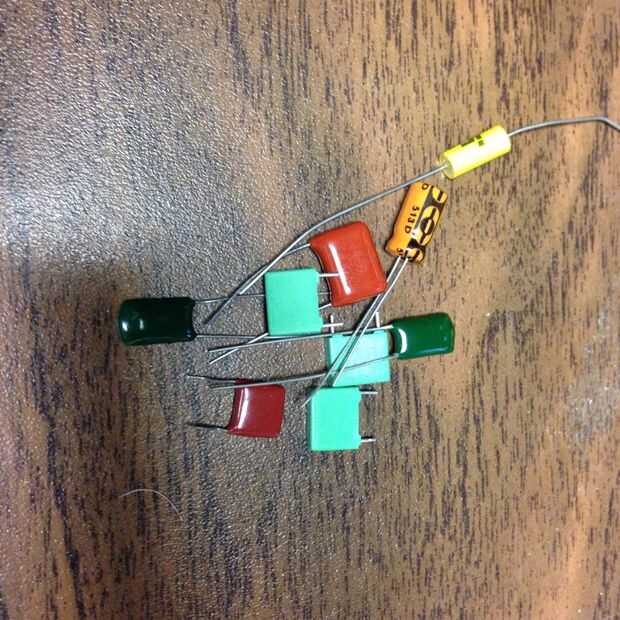

Las tapas provienen de una variedad que había en la sala de piezas.

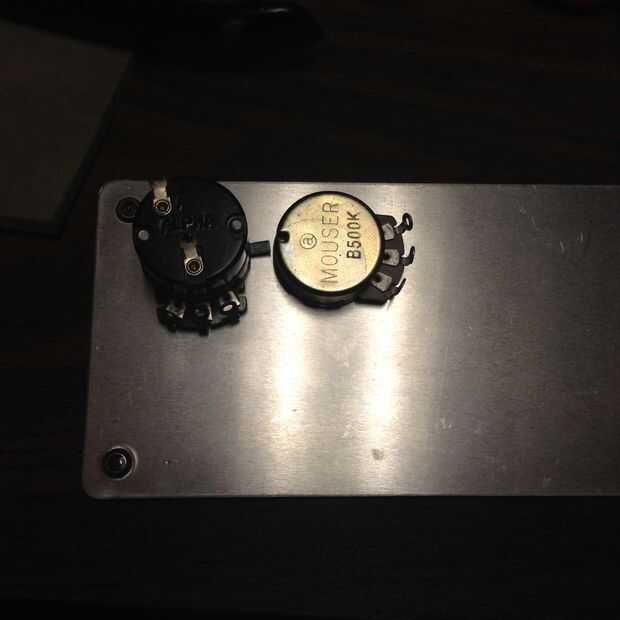

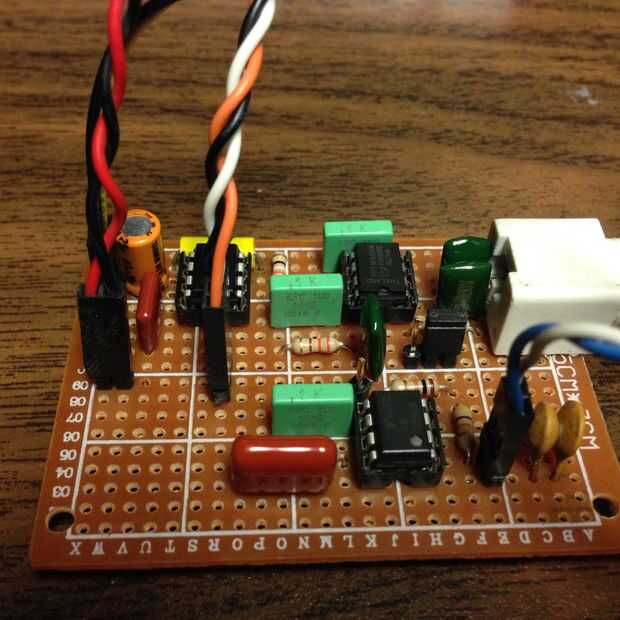

Usé conectores de pc viejo para los cables de I/O. Esto facilita cambiar controles si es necesario.

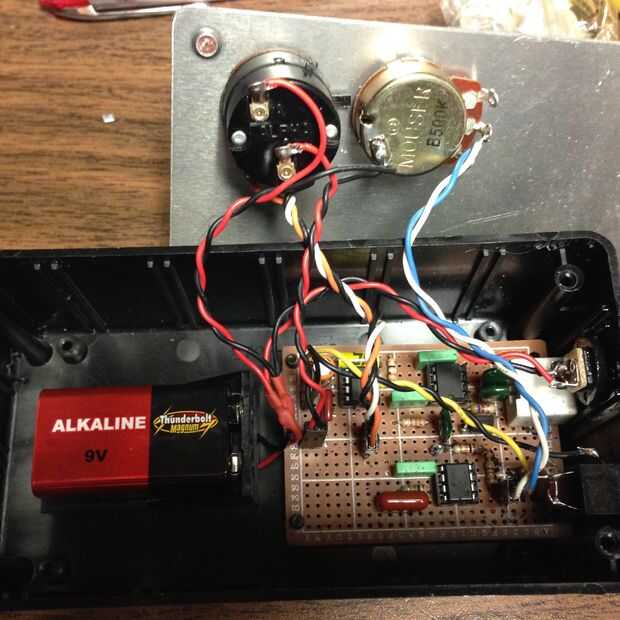

He añadido un cargador que pueda utilizar una batería de 9V nicd más tarde.

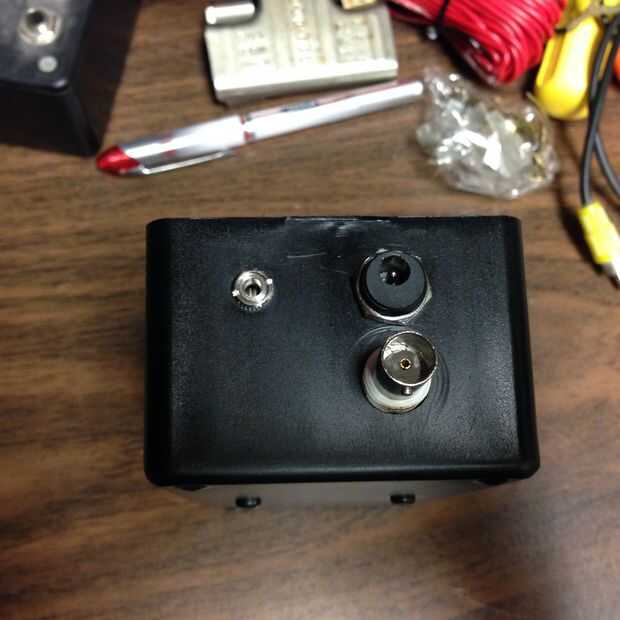

Puse todos los conectores en el extremo así que es fácil de guardar distancia.

Voy a hacer una plantilla de PCB por lo pronto.
