Paso 4: Opciones de entrada

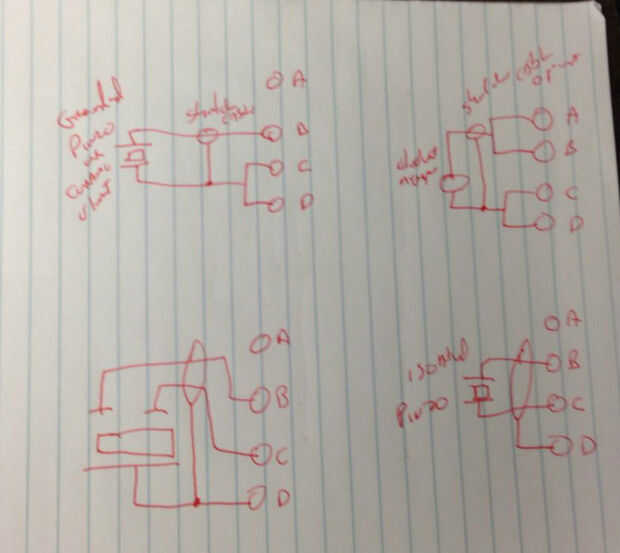

Hay un montón de opciones para la entrada. Tengo 4 pines de entrada se muestra en el principal esquema. Aquí hay maneras de conectar diferentes sensores, cómo usted alambre y acostumbran cuales pernos depende el sensor escoges y si utilizas cable blindado. Encontré uno sensor pin 3. el pin 3 era para la retroalimentación cuando se utiliza con un oscilador pero parecía funcionar bien con un diferencial de entrada.

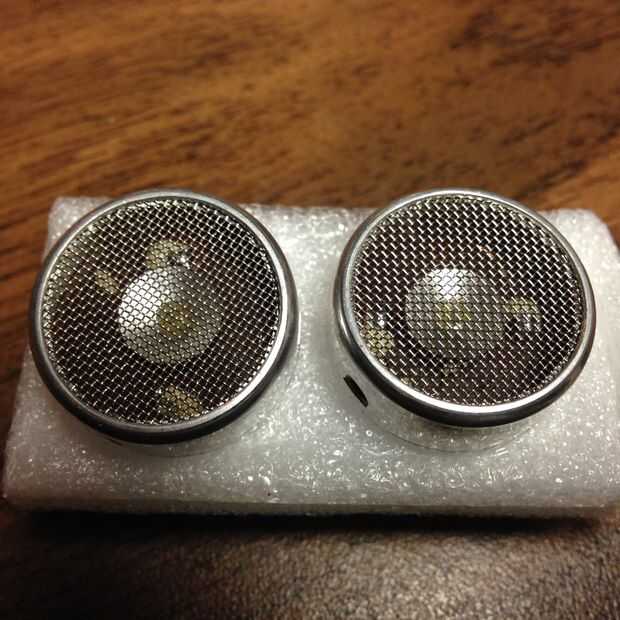

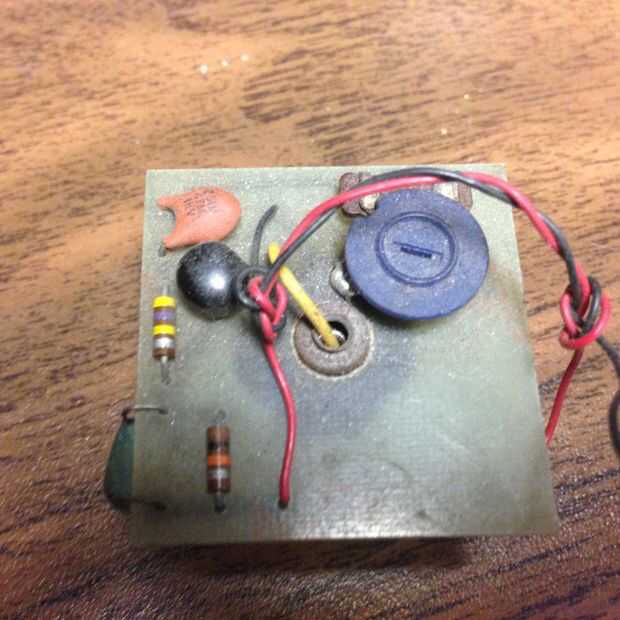

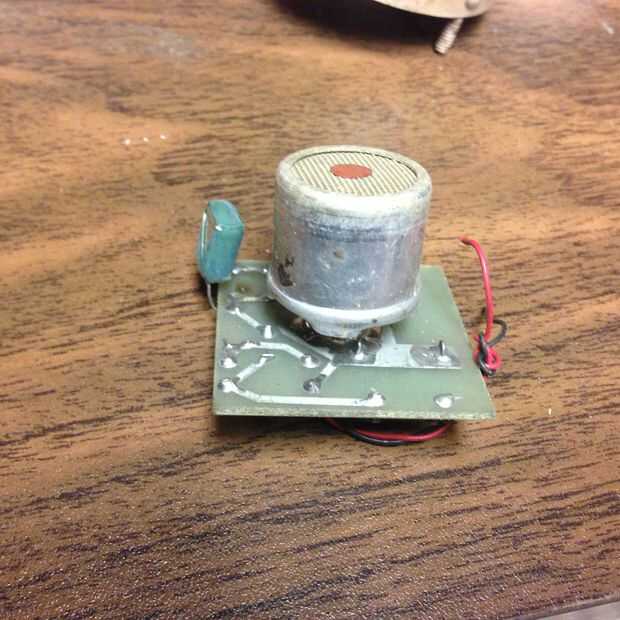

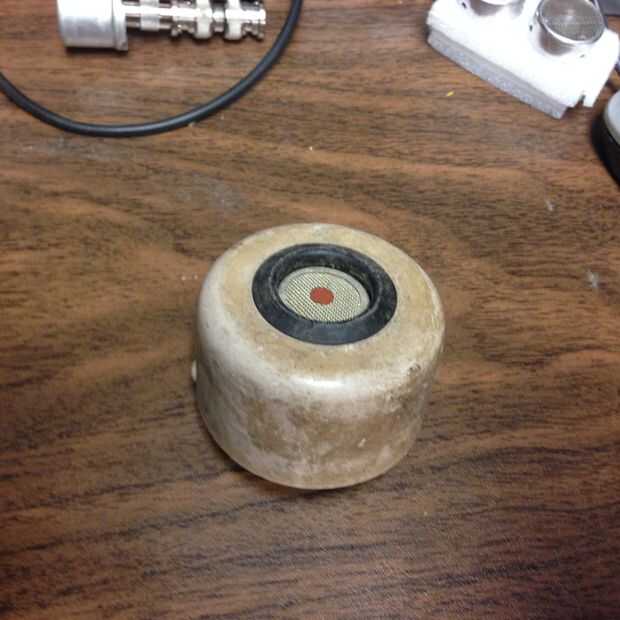

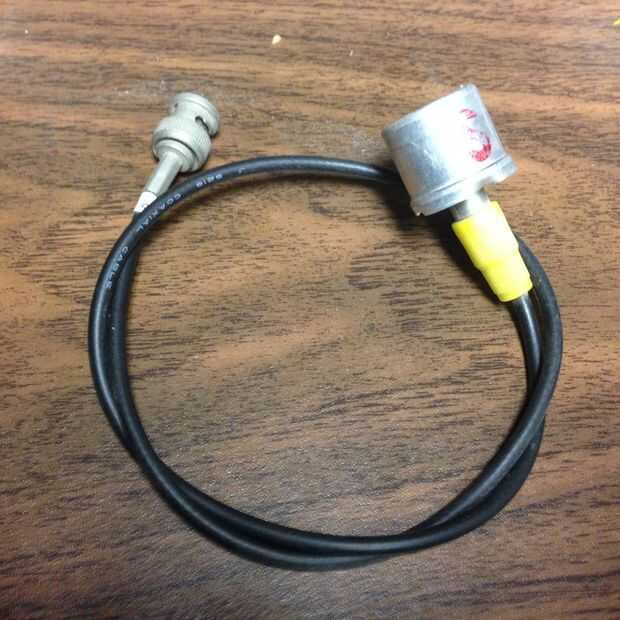

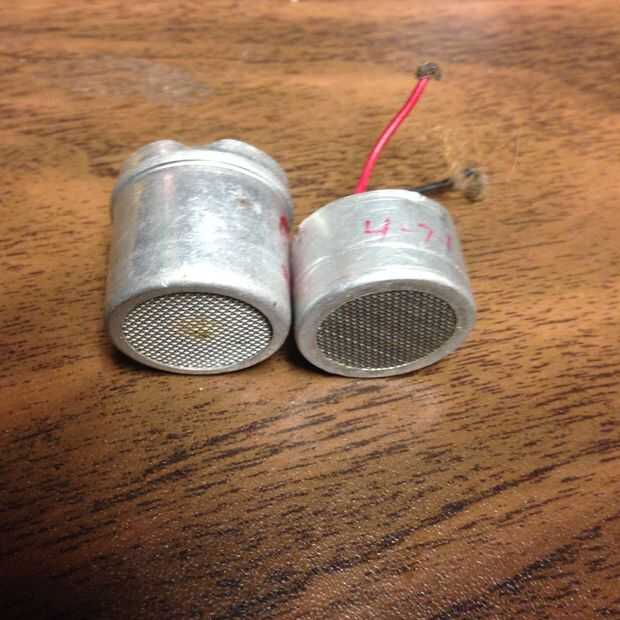

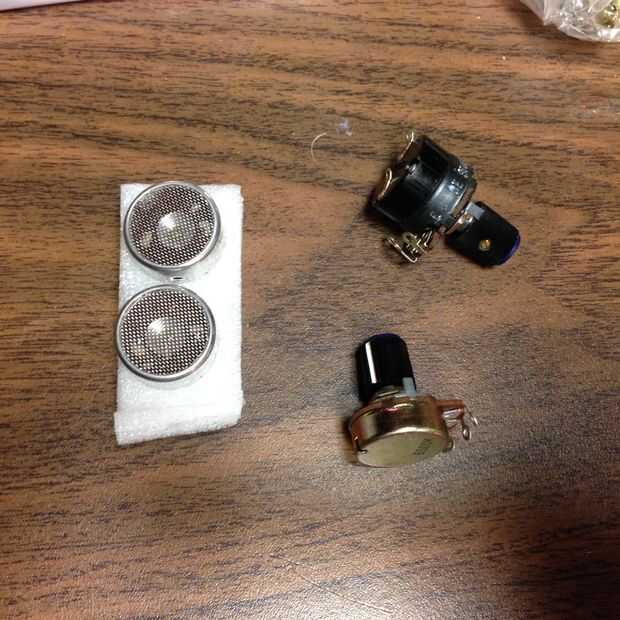

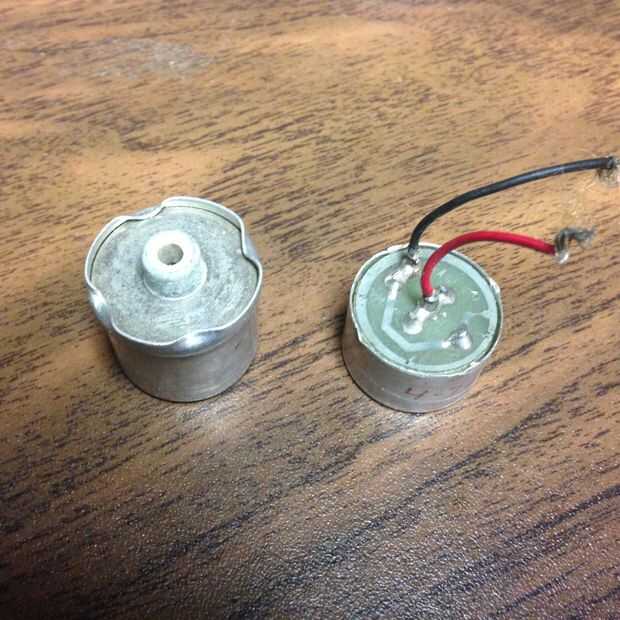

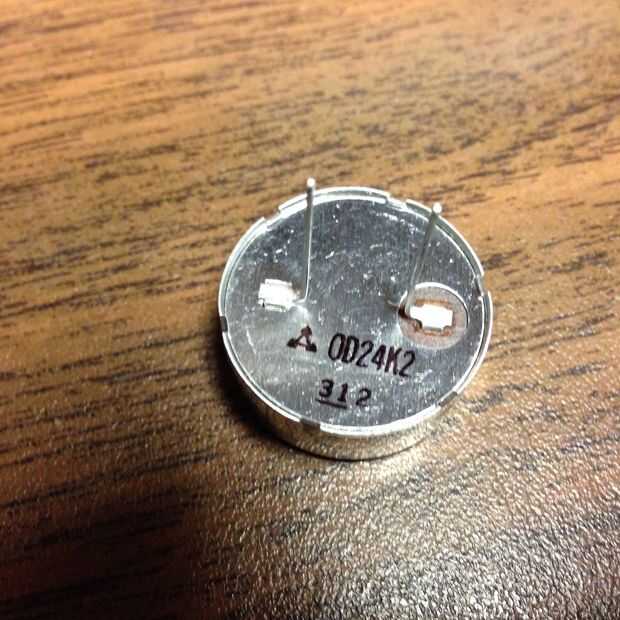

Al final usé algunos transductores de 40Khz que obtuve de alarmas ultrasonidos antiguo años 70. Que son bonitos porque tienen un conector phono pequeño en la espalda haciendo una buena sonda remota.

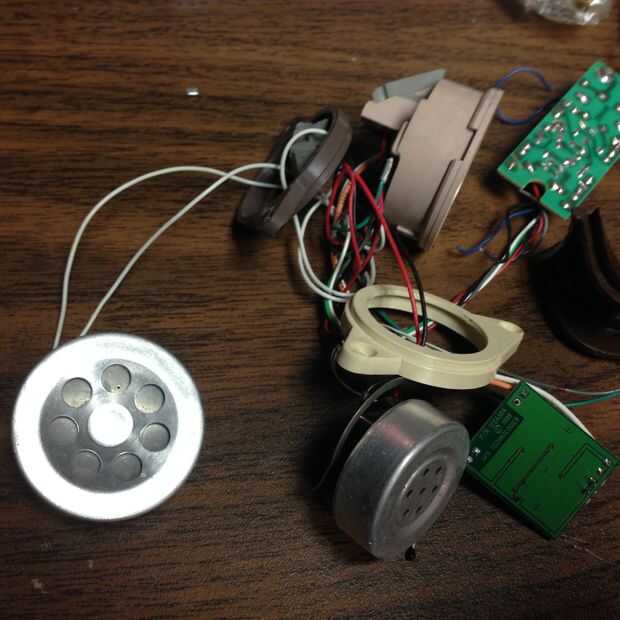

También probé algunos antiguos auriculares de teléfonos del teléfono. Si desea utilizar un micrófono de condensador Electret añadí energía a pin.

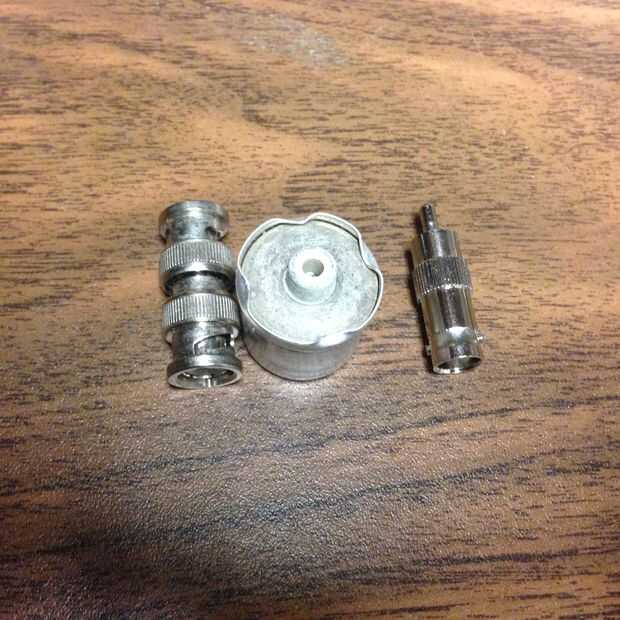

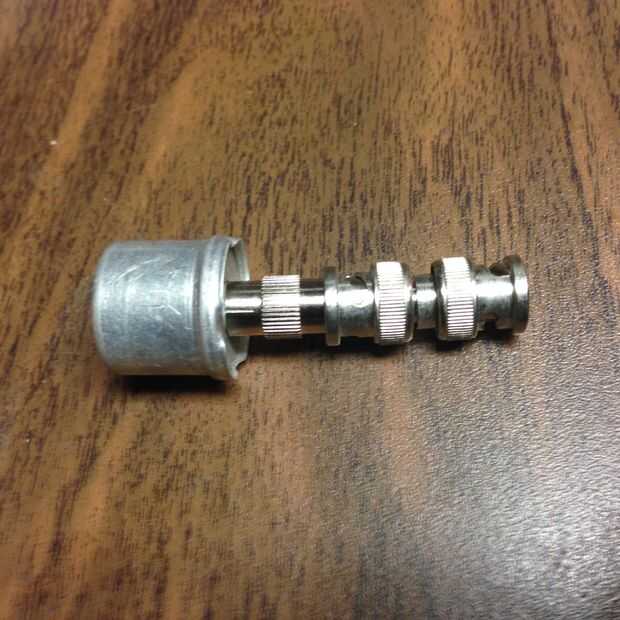

En el prototipo final conecté C y D juntos y atados al cañón del conector BNC. Luego ATA B pasador el pasador central del conector BNC. Le puse un jumper de 2 pines pequeño en el tablero para atar los pernos A y B agregar alimentación phantom si necesitan por mike.
Tengo que sacar un Piezo Tweeter y tratar de en la entrada.
