Paso 2: Un circuito simple

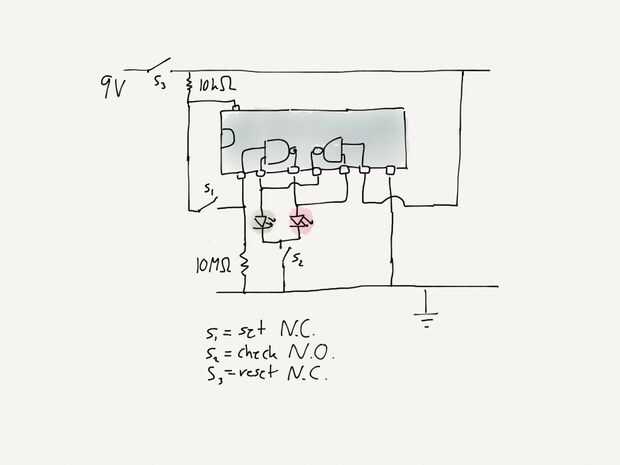

Utilizamos dos de las puertas NAND en la IC para crear un cierre; un simple recuerdo que recordará si el interruptor s1 se ha abierto o no.
Queremos tan pequeños como corriente posible para que la batería durará tanto como sea posible. Por esta razón tenemos el pulsador s2. Si conecta el dispositivo a una toma de corriente puede saltar el interruptor, de esa manera que no tienes que ir a la caja y pulse el botón para ver el estado. Con un resistor de 10 kOhm encienden los LEDs utiliza apenas.
Los 10 MOhm resistencia se utiliza como pull-down para que la entrada al IC no queda 'flotando'.
Prueba de la solución:

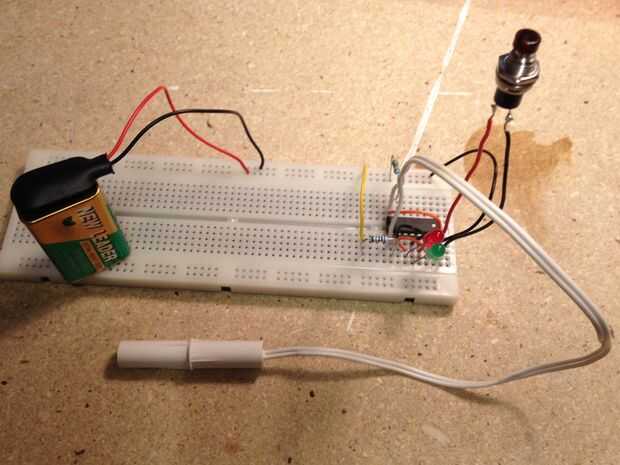

Es una buena idea para conectar todo en una mesa de laboratorio para probar la solución antes de soldar.
Posibles mejoras:
El curcuit podría construirse para dibujar incluso menos corriente si se utiliza un relé entre los diodos y el IC. Entonces el IC llamar una corriente muy pequeña para sostener el pestillo y luego en una corriente más grande cuando se pulsa el botón check, s2.
