Paso 3: Sensor de partículas
Utilizamos sensores Shinyei PPD42 polvo para recopilar datos sobre partículas.

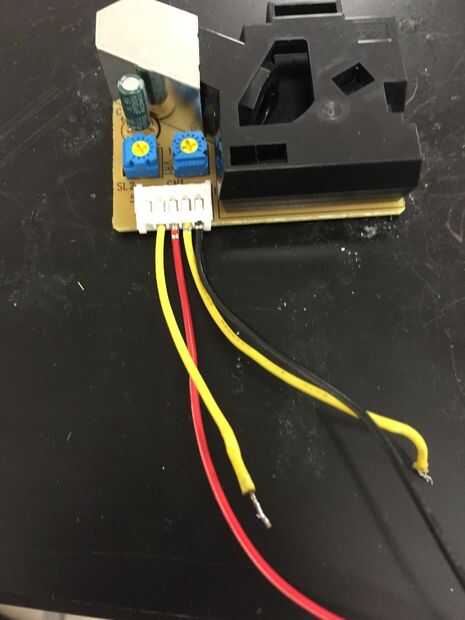

Cada Detector Shinyei tiene dos salidas de señal: para pequeñas partículas (cable amarillo a la izquierda en la foto de arriba) y partículas más grandes. Estas señales son conectar salida las entradas digitales de la Ardiuno. El detector debe ser accionado por el suministro de + 5V y tierra a los puertos en el detector. Ver el diagrama del circuito general para más detalles.
Cada detector utiliza un LED infrarrojo y un fotodetector para medir la dispersión de pequeñas partículas aerotransportadas. Circuitería interna convierte la salida del fotodetector en señales de salida digitales. Generalmente el sensor de salida una señal de 5V, cuando detecta partículas es envía un pulso de baja tensión. La fracción de la vez que la señal de salida es baja o el "porcentaje de pulso de baja ocupación" es proporcional a la concentración de material particulado en el aire.
Un detallado análisis de ingeniería inverso de la Shinyei PPD42 por Tracy Allen se puede encontrar en http://takingspace.org/wp-content/uploads/ShinyeiP...
