Paso 5: Ozono y NO2 sensores
Utilizamos sensores de montaje en superficie 2614 de micrófonos y micrófonos-2714 para detectar ozono y dióxido de nitrógeno respectivamente.

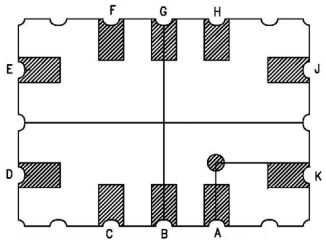

Ambos de estos dispositivos utilizan una resistencia interna como su elemento de detección. El resistor sensor está conectado entre los pins (G) y (K) en el diagrama anterior. Utilice un óhmetro para comprobar que han encontrado los pines de la derecha. La resistencia debe ser del orden de 10-20 kΩ.
Ambos dispositivos también tienen un elemento de calefacción entre los pernos (A) y (H). Este elemento calefactor mantiene el elemento de detección a la temperatura adecuada. La resistencia del elemento calefactor es de 50-60Ω.
Idealmente, estos dispositivos deben ser superficie montada sobre una placa de circuito. Sin embargo, en ausencia de una impresora placa de circuito con cuidado es posible soldar a la parte posterior de estos dispositivos con muy baja temperatura la soldadura y mucho cuidado.
Como se muestra en el esquema de la Junta de soldadura, ponemos la resistencia 82Ω y la resistencia 131Ω en serie con las resistencias de las unidades micros-2614 y MiCS-2714 respectivamente. Esto asegurar que los elementos de calefacción reciben el nivel apropiado de la energía. Si no tienes acceso a un resistor de 131Ω (no es un valor estándar) use un resistor de 120Ω y una resistencia de 12Ω en serie.
Ponemos los resistores sensores en ambos dispositivos en serie con resistencias de 22kΩ para crear un divisor del voltaje. De la tensión en la salida del divisor de voltaje se puede calcular la resistencia sensora.
Rsenor = 22kΩ * (5V / Vout - 1)
